Пристрій для вакуум-масажу

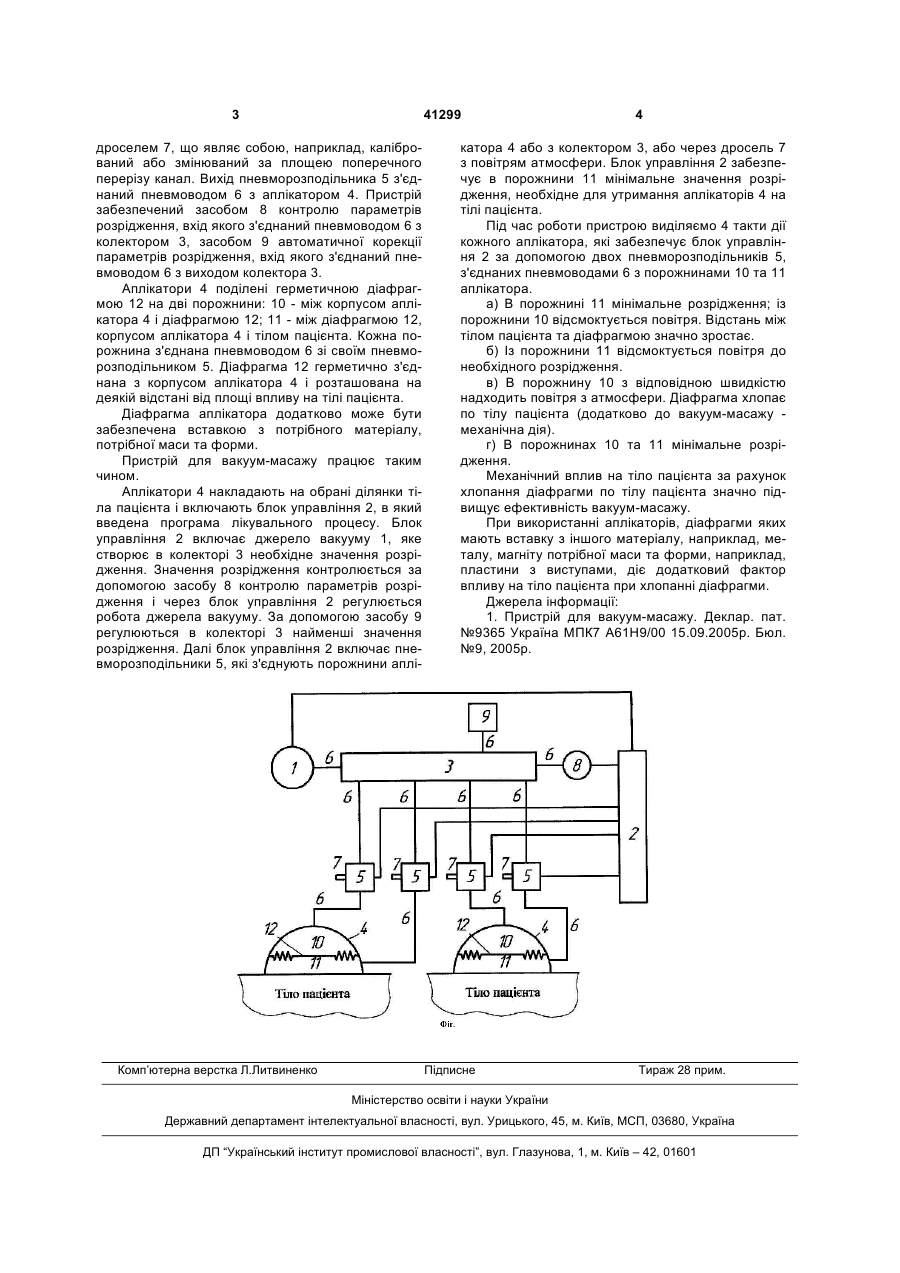

1. Пристрій для вакуум-масажу, що містить джерело вакууму, з'єднане пневмоводом з колектором, із засобом автоматичної корекції параметрів розрідження, блок управління, який керує дже 3 41299 дроселем 7, що являє собою, наприклад, калібрований або змінюваний за площею поперечного перерізу канал. Вихід пневморозподільника 5 з'єднаний пневмоводом 6 з аплікатором 4. Пристрій забезпечений засобом 8 контролю параметрів розрідження, вхід якого з'єднаний пневмоводом 6 з колектором 3, засобом 9 автоматичної корекції параметрів розрідження, вхід якого з'єднаний пневмоводом 6 з виходом колектора 3. Аплікатори 4 поділені герметичною діафрагмою 12 на дві порожнини: 10 - між корпусом аплікатора 4 і діафрагмою 12; 11 - між діафрагмою 12, корпусом аплікатора 4 і тілом пацієнта. Кожна порожнина з'єднана пневмоводом 6 зі своїм пневморозподільником 5. Діафрагма 12 герметично з'єднана з корпусом аплікатора 4 і розташована на деякій відстані від площі впливу на тілі пацієнта. Діафрагма аплікатора додатково може бути забезпечена вставкою з потрібного матеріалу, потрібної маси та форми. Пристрій для вакуум-масажу працює таким чином. Аплікатори 4 накладають на обрані ділянки тіла пацієнта і включають блок управління 2, в який введена програма лікувального процесу. Блок управління 2 включає джерело вакууму 1, яке створює в колекторі 3 необхідне значення розрідження. Значення розрідження контролюється за допомогою засобу 8 контролю параметрів розрідження і через блок управління 2 регулюється робота джерела вакууму. За допомогою засобу 9 регулюються в колекторі 3 найменші значення розрідження. Далі блок управління 2 включає пневморозподільники 5, які з'єднують порожнини аплі Комп’ютерна верстка Л.Литвиненко 4 катора 4 або з колектором 3, або через дросель 7 з повітрям атмосфери. Блок управління 2 забезпечує в порожнини 11 мінімальне значення розрідження, необхідне для утримання аплікаторів 4 на тілі пацієнта. Під час роботи пристрою виділяємо 4 такти дії кожного аплікатора, які забезпечує блок управління 2 за допомогою двох пневморозподільників 5, з'єднаних пневмоводами 6 з порожнинами 10 та 11 аплікатора. а) В порожнині 11 мінімальне розрідження; із порожнини 10 відсмоктується повітря. Відстань між тілом пацієнта та діафрагмою значно зростає. б) Із порожнини 11 відсмоктується повітря до необхідного розрідження. в) В порожнину 10 з відповідною швидкістю надходить повітря з атмосфери. Діафрагма хлопає по тілу пацієнта (додатково до вакуум-масажу механічна дія). г) В порожнинах 10 та 11 мінімальне розрідження. Механічний вплив на тіло пацієнта за рахунок хлопання діафрагми по тілу пацієнта значно підвищує ефективність вакуум-масажу. При використанні аплікаторів, діафрагми яких мають вставку з іншого матеріалу, наприклад, металу, магніту потрібної маси та форми, наприклад, пластини з виступами, діє додатковий фактор впливу на тіло пацієнта при хлопанні діафрагми. Джерела інформації: 1. Пристрій для вакуум-масажу. Деклар. пат. №9365 Україна МПК7 А61Н9/00 15.09.2005р. Бюл. №9, 2005р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
