Пристрій для вакуум-масажу

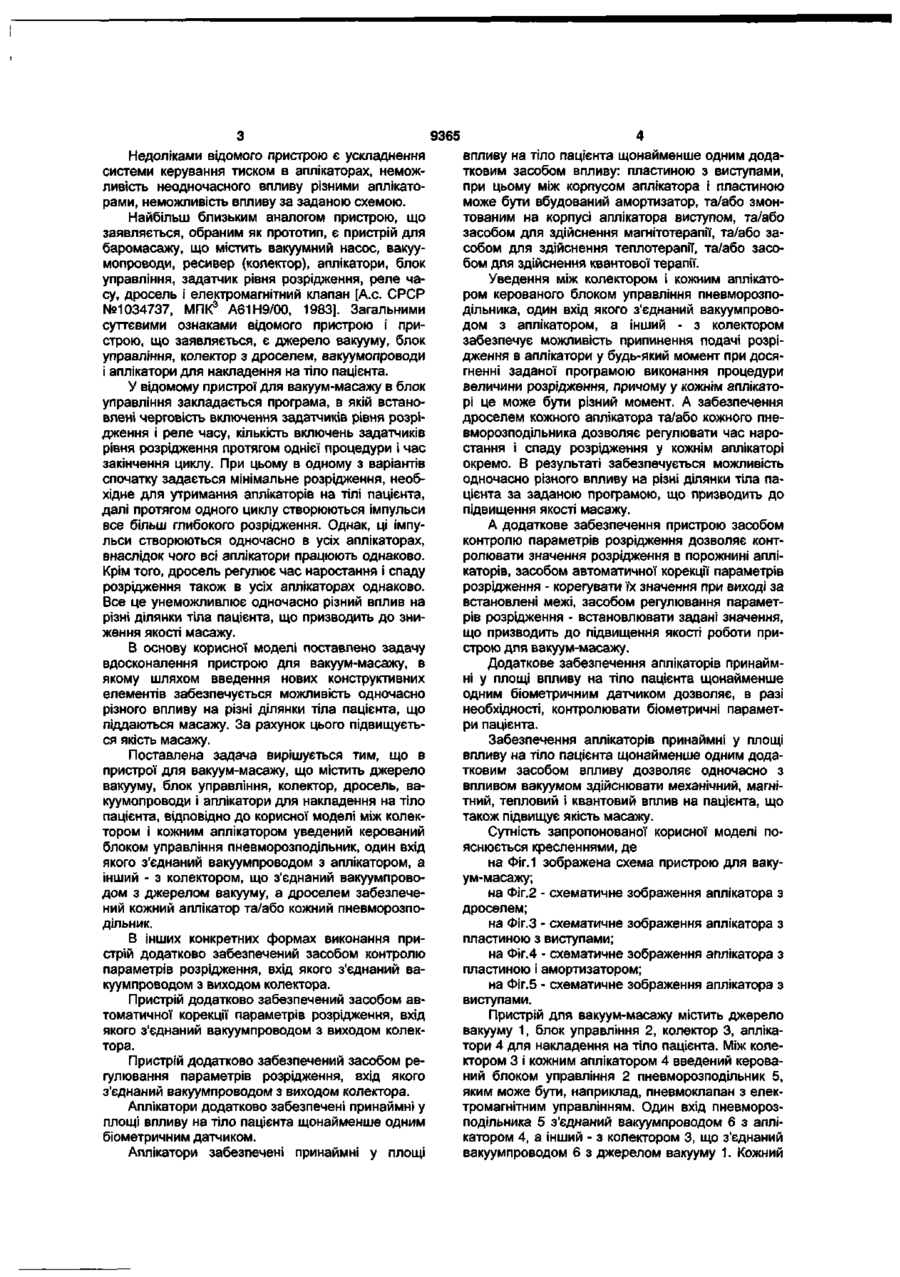

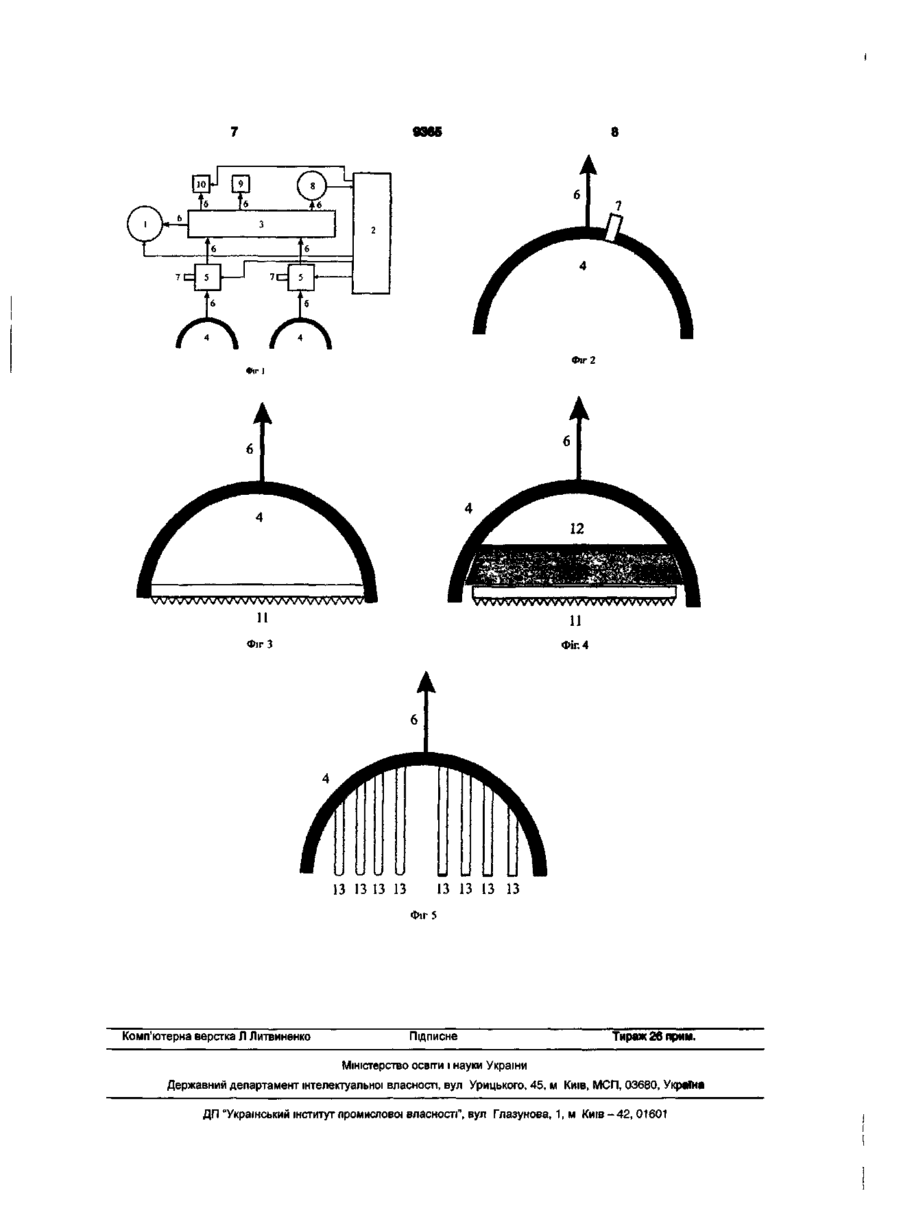

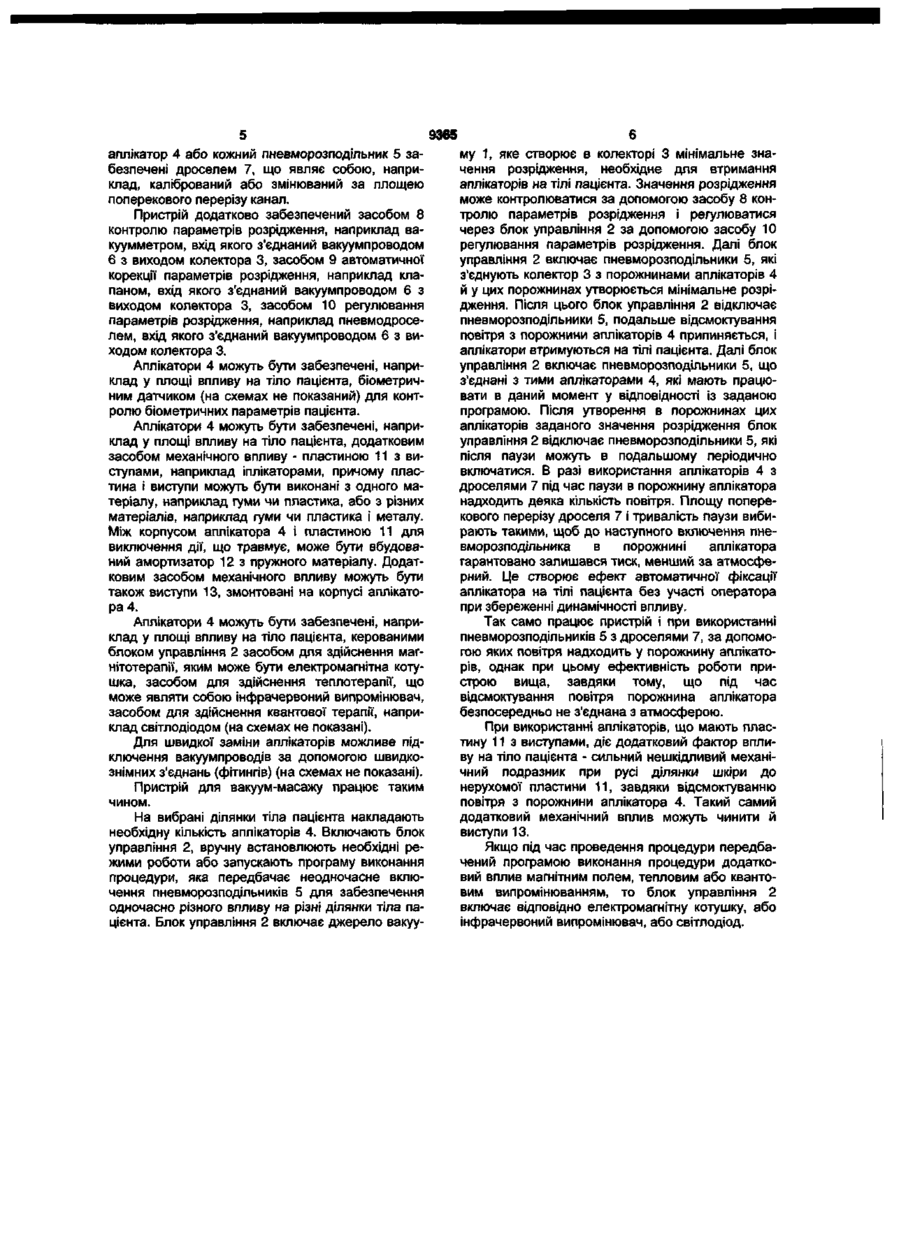

1. Пристрій для вакуум-масажу, що містить джерело вакууму, блок управління, колектор, дросель, вакуумопроводи і аплікатори для накладення на тіло пацієнта, який відрізняється тим, що між колектором і кожним аплікатором уведений керований блоком управління пневморозподільник, один вхід якого з'єднаний вакуумопроводом з аплікатором, а інший - з колектором, що з'єднаний вакуумопроводом з джерелом вакууму, а дроселем забезпечений кожний аплікатор та/або кожний пневморозподільник. 2. Пристрій за п.1, який відрізняється тим, що він додатково забезпечений засобом контролю параметрів розрідження, вхід якого з'єднаний вакуумопроводом з виходом колектора. 3. Пристрій за п.1 або 2, який відрізняється тим, що він додатково забезпечений засобом автоматичної корекції параметрів розрідження, вхід якого з'єднаний вакуумопроводом з виходом колектора. 4. Пристрій за пп.1-3, який відрізняється тим, що він додатково забезпечений засобом регулювання параметрів розрідження, вхід якого з'єднаний вакуумопроводом з виходом колектора. 5. Пристрій за пп.1-4, який відрізняється тим, що в аплікаторах наявний принаймні в площі впливу на тіло пацієнта щонайменше один біометричний датчик. 6. Пристрій за пп.1-5, який відрізняється тим, що в аплікаторах наявний принаймні в площі впливу на тіло пацієнта щонайменше один додатковий засіб впливу. 7. Пристрій за п.6, який відрізняється тим, що в аплікаторах наявна принаймні в площі впливу на тіло пацієнта щонайменше одна пластина з виступами. 8. Пристрій за п.7, який відрізняється тим, що між корпусом аплікатора і пластиною додатково вбудований амортизатор. 9. Пристрій за п.8, який відрізняється тим, що на корпусі аплікатора змонтований принаймні в площі впливу на тіло пацієнта щонайменше один виступ. 10. Пристрій за п.9, який відрізняється тим, що в аплікаторах наявний принаймні в площі впливу на тіло пацієнта щонайменше один засіб для здійснення магнітотерапії. 11. Пристрій за п.10, який відрізняється тим, що в аплікаторах наявний принаймні в площі впливу на тіло пацієнта щонайменше один засіб для здійснення теплотерапії. 12. Пристрій за п.11, який відрізняється тим, що в аплікаторах наявний принаймні в площі впливу на тіло пацієнта щонайменше один засіб для здійснення квантової терапії. Корисна модель відноситься до медичної техніки, а саме до пристроїв для вакуумного масажного впливу, і може бути застосована для лікування й профілактики дегенеративно-дистрофічних, запальних процесів, для рефлексотерапії, для зняття болі у м'язах, суглобах і хребті, для нормалізації діяльності серцево-судинної, дихальної й нервової систем, шлунково-кишкового тракту тощо, для відновлення і підвищення працездатності. Відомий пристрій для вакуумного масажу, що містить систему вакуумування, пов'язану із джерелом живлення, аплікатори для накладення на тіло пацієнта, систему керування і колектор, з'єднаний з аплікаторами і системою вакуумування. Система керування містить блок регулювання тиску, електричний задатчик параметрів розрідження і часу впливу, датчик тиску, підключений до колектору, і схему порівняння. Блок регулювання тиску виконаний у вигляді герметичної порожнини, пов'язаної з колектором і забезпеченої двома зустрічно направленими соплами, одно з яких підключено до системи вакуумування, а інше - пов'язано з атмосферою. Між соплами розміщена електромеханічна заслінка на основі біморфного п'єзокерамічного елементу. [Пат. РФ №2077879, МПК6 А61Н9/00, 1997]. ю (£> СО О) 9365 Недоліками відомого пристрою є ускладнення системи керування тиском в аплікаторах, неможливість неодночасного впливу різними аплікаторами, неможливість впливу за заданою схемою. Найбільш близьким аналогом пристрою, що заявляється, обраним як прототип, є пристрій для баромасажу, що містить вакуумний насос, вакуумопроводи, ресивер (колектор), аплікатори, блок управління, задатчик рівня розрідження, реле часу, дросель і електромагнітний клапан [А.с. СРСР 3 №1034737, МПК А61Н9/00, 1983]. Загальними суттєвими ознаками відомого пристрою і пристрою, що заявляється, є джерело вакууму, блок управління, колектор з дроселем, вакуумопроводи і аплікатори для накладення на тіло пацієнта. У відомому пристрої для вакуум-масажу в блок управління закладається програма, в якій встановлені черговість включення задатчиків рівня розрідження і реле часу, кількість включень задатчиків рівня розрідження протягом однієї процедури і час закінчення циклу. При цьому в одному з варіантів спочатку задається мінімальне розрідження, необхідне для утримання аплікаторів на тілі пацієнта, далі протягом одного циклу створюються імпульси все більш глибокого розрідження. Однак, ці імпульси створюються одночасно в усіх аплікаторах, внаслідок чого всі аплікатори працюють однаково. Крім того, дросель регулює час наростання і спаду розрідження також в усіх аплікаторах однаково. Все це унеможливлює одночасно різний вплив на різні ділянки тіла пацієнта, що призводить до зниження якості масажу. В основу корисної моделі поставлено задачу вдосконалення пристрою для вакуум-масажу, в якому шляхом введення нових конструктивних елементів забезпечується можливість одночасно різного впливу на різні ділянки тіла пацієнта, що піддаються масажу. За рахунок цього підвищується якість масажу. Поставлена задача вирішується тим, що в пристрої для вакуум-масажу, що містить джерело вакууму, блок управління, колектор, дросель, вакуумопроводи і аплікатори для накладення на тіло пацієнта, відповідно до корисної моделі між колектором і кожним аплікатором уведений керований блоком управління пневморозподільник, один вхід якого з'єднаний вакуумпроводом з аплікатором, а інший - з колектором, що з'єднаний вакуумпроводом з джерелом вакууму, а дроселем забезпечений кожний аплікатор та/або кожний пневморозподільник. В інших конкретних формах виконання пристрій додатково забезпечений засобом контролю параметрів розрідження, вхід якого з'єднаний вакуумпроводом з виходом колектора. Пристрій додатково забезпечений засобом автоматичної корекції параметрів розрідження, вхід якого з'єднаний вакуумпроводом з виходом колектора. Пристрій додатково забезпечений засобом регулювання параметрів розрідження, вхід якого з'єднаний вакуумпроводом з виходом колектора. Аплікатори додатково забезпечені принаймні у площі впливу на тіло пацієнта щонайменше одним біометричним датчиком. Аплікатори забезпечені принаймні у площі впливу на тіло пацієнта щонайменше одним додатковим засобом впливу: пластиною з виступами, при цьому між корпусом аплікатора і пластиною може бути вбудований амортизатор, та/або змонтованим на корпусі аплікатора виступом, та/або засобом для здійснення магнітотерапії, та/або засобом для здійснення теплотерапії, та/або засобом для здійснення квантової терапії. Уведення між колектором і кожним аплікатором керованого блоком управління пневморозподільника, один вхід якого з'єднаний вакуумпроводом з аплікатором, а інший - з колектором забезпечує можливість припинення подачі розрідження в аплікатори у будь-який момент при досягненні заданої програмою виконання процедури величини розрідження, причому у кожнім аплікаторі це може бути різний момент. А забезпечення дроселем кожного аплікатора та/або кожного пневморозподільника дозволяє регулювати час наростання і спаду розрідження у кожнім аплікаторі окремо. В результаті забезпечується можливість одночасно різного впливу на різні ділянки тіла пацієнта за заданою програмою, що призводить до підвищення якості масажу. А додаткове забезпечення пристрою засобом контролю параметрів розрідження дозволяє контролювати значення розрідження в порожнині аплікаторів, засобом автоматичної корекції параметрів розрідження - корегувати їх значення при виході за встановлені межі, засобом регулювання параметрів розрідження - встановлювати задані значення, що призводить до підвищення якості роботи пристрою для вакуум-масажу. Додаткове забезпечення аплікаторів принаймні у площі впливу на тіло пацієнта щонайменше одним біометричним датчиком дозволяє, в разі необхідності, контролювати біометричні параметри пацієнта. Забезпечення аплікаторів принаймні у площі впливу на тіло пацієнта щонайменше одним додатковим засобом впливу дозволяє одночасно з впливом вакуумом здійснювати механічний, магнітний, тепловий і квантовий вплив на пацієнта, що також підвищує якість масажу. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображена схема пристрою для вакуум-масажу; на Фіг.2 - схематичне зображення аплікатора з дроселем; на Фіг.З - схематичне зображення аплікатора з пластиною з виступами; на Фіг. 4 - схематичне зображення аплікатора з пластиною і амортизатором; на Фіг.5 - схематичне зображення аплікатора з виступами. Пристрій для вакуум-масажу містить джерело вакууму 1, блок управління 2, колектор 3, аплікатори 4 для накладення на тіло пацієнта. Між колектором 3 і кожним аплікатором 4 введений керований блоком управління 2 пневморозподільник 5, яким може бути, наприклад, пневмоклапан з електромагнітним управлінням. Один вхід пневморозподільника 5 з'єднаний вакуумпроводом 6 з аплікатором 4, а інший - з колектором 3, що з'єднаний вакуумпроводом 6 з джерелом вакууму 1. Кожний 9365 аплікатор 4 або кожний пневморозподільник 5 забезпечені дроселем 7, що являє собою, наприклад, калібрований або змінюваний за площею поперекового перерізу канал. Пристрій додатково забезпечений засобом 8 контролю параметрів розрідження, наприклад вакуумметром, вхід якого з'єднаний вакуумпроводом 6 з виходом колектора 3, засобом 9 автоматичної корекції параметрів розрідження, наприклад клапаном, вхід якого з'єднаний вакуумпроводом 6 з виходом колектора 3, засобом 10 регулювання параметрів розрідження, наприклад пневмодроселем, вхід якого з'єднаний вакуумпроводом 6 з виходом колектора 3. Аплікатори 4 можуть бути забезпечені, наприклад у площі впливу на тіло пацієнта, біометричним датчиком (на схемах не показаний) для контролю біометричних параметрів пацієнта. Аплікатори 4 можуть бути забезпечені, наприклад у площі впливу на тіло пацієнта, додатковим засобом механічного впливу - пластиною 11 з виступами, наприклад іплікаторами, причому пластина і виступи можуть бути виконані з одного матеріалу, наприклад гуми чи пластика, або з різних матеріалів, наприклад гуми чи пластика і металу. Між корпусом аплікатора 4 і пластиною 11 для виключення дії, що травмує, може бути вбудований амортизатор 12 з пружного матеріалу. Додатковим засобом механічного впливу можуть бути також виступи 13, змонтовані на корпусі аплікатора 4. Аплікатори 4 можуть бути забезпечені, наприклад у площі впливу на тіло пацієнта, керованими блоком управління 2 засобом для здійснення магнітотерапії, яким може бути електромагнітна котушка, засобом для здійснення теплотерапії, що може являти собою інфрачервоний випромінювач, засобом для здійснення квантової терапії, наприклад світлодіодом (на схемах не показані). Для швидкої заміни аплікаторів можливе підключення вакуумпроводів за допомогою швидкознімних з'єднань (фітингів) (на схемах не показані). Пристрій для вакуум-масажу працює таким чином. На вибрані ділянки тіла пацієнта накладають необхідну кількість аплікаторів 4. Включають блок управління 2, вручну встановлюють необхідні режими роботи або запускають програму виконання процедури, яка передбачає неодночасне включення пневморозподільників 5 для забезпечення одночасно різного впливу на різні ділянки тіла пацієнта. Блок управління 2 включає джерело вакуу му 1, яке створює в колекторі 3 мінімальне значення розрідження, необхідне для втримання аплікаторів на тілі пацієнта. Значення розрідження може контролюватися за допомогою засобу 8 контролю параметрів розрідження і регулюватися через блок управління 2 за допомогою засобу 10 регулювання параметрів розрідження. Далі блок управління 2 включає пневморозподільники 5, які з'єднують колектор 3 з порожнинами аплікаторів 4 й у цих порожнинах утворюється мінімальне розрідження. Після цього блок управління 2 відключає пневморозподільники 5, подальше відсмоктування повітря з порожнини аплікаторів 4 припиняється, і аплікатори втримуються на тілі пацієнта. Далі блок управління 2 включає пневморозподільники 5, що з'єднані з тими аплікаторами 4, які мають працювати в даний момент у відповідності із заданою програмою. Після утворення в порожнинах цих аплікаторів заданого значення розрідження блок управління 2 відключає пневморозподільники 5, які після паузи можуть в подальшому періодично включатися. В разі використання аплікаторів 4 з дроселями 7 під час паузи в порожнину аплікатора надходить деяка кількість повітря. Площу поперекового перерізу дроселя 7 і тривалість паузи вибирають такими, щоб до наступного включення пневморозподільника в порожнині аплікатора гарантовано залишався тиск, менший за атмосферний. Це створює ефект автоматичної фіксації аплікатора на тілі пацієнта без участі оператора при збереженні динамічності впливу. Так само працює пристрій і при використанні пневморозподільників 5 з дроселями 7, за допомогою яких повітря надходить у порожнину аплікаторів, однак при цьому ефективність роботи пристрою вища, завдяки тому, що під час відсмоктування повітря порожнина аплікатора безпосередньо не з'єднана з атмосферою. При використанні аплікаторів, що мають пластину 11 з виступами, діє додатковий фактор впливу на тіло пацієнта - сильний нешкідливий механічний подразник при русі ділянки шкіри до нерухомої пластини 11, завдяки відсмоктуванню повітря з порожнини аплікатора 4. Такий самий додатковий механічний вплив можуть чинити й виступи 13. Якщо під час проведення процедури передбачений програмою виконання процедури додатковий вплив магнітним полем, тепловим або квантовим випромінюванням, то блок управління 2 включає відповідно електромагнітну котушку, або інфрачервоний випромінювач, або світлодіод. 10 Ы 6 9 б 7С 7С Фіг 2 Ф)Г J 13 13 13 13 13 13 13 13 Фіг 5 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
