Спосіб визначення швидкості руху насіння в потоці

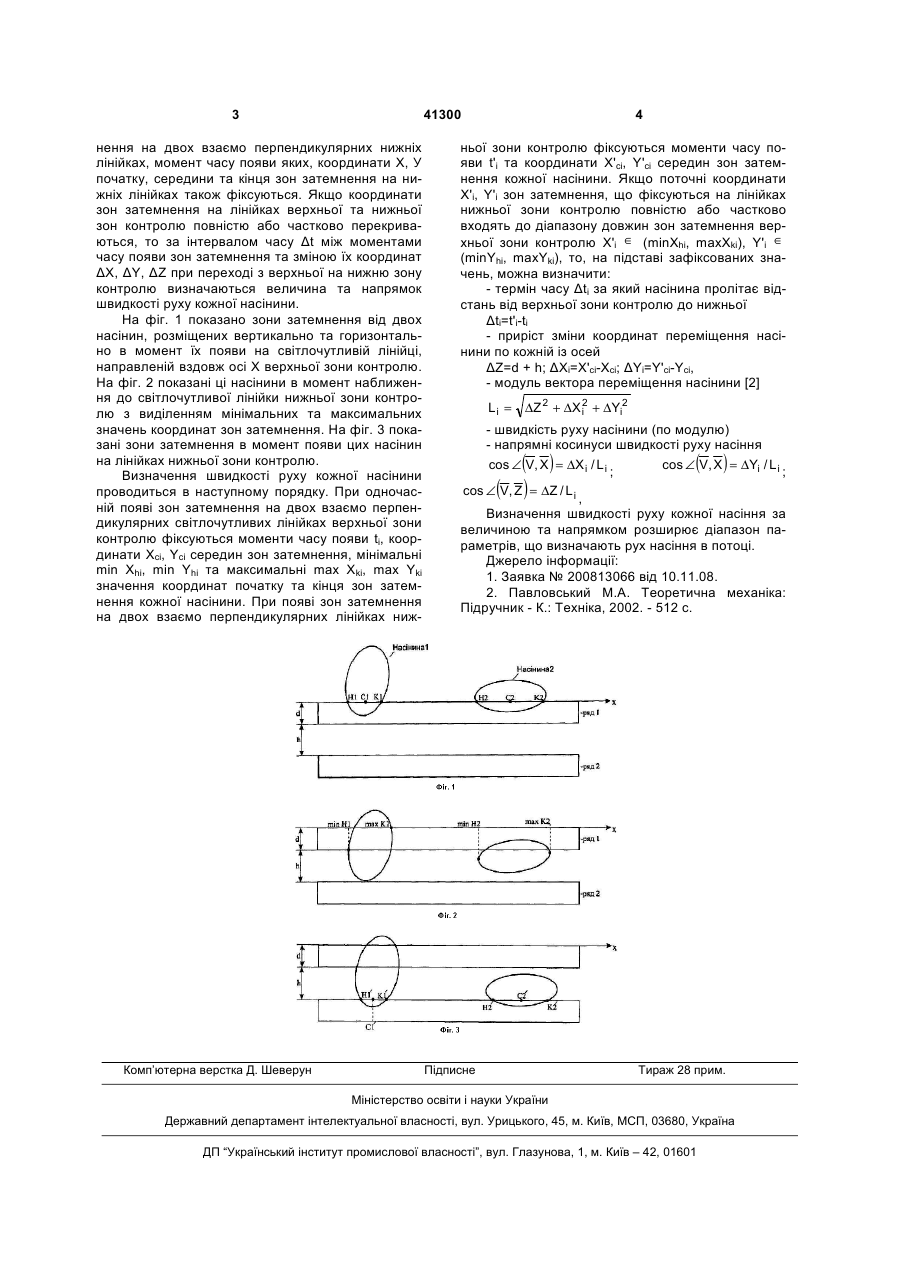

Спосіб визначення швидкості руху насіння в потоці, що включає використання пристрою реєстрації насіння в потоці, в якому насіння, що пролітає через верхню та нижню зони паралельних площин контролю, виконаних кожна у вигляді прямокутника з координатами X та Y, двома сторонами якого є оптичні пристрої паралельного світлового потоку з імпульсними джерелами світла та блоками їх запуску, навпроти яких розміщені дискретні світлочутливі лінійки, з'єднані через швидкодіючі послідовні інтерфейси з персональним комп'ютером, рознесені одна відносно одної по U 2 (19) 1 3 41300 нення на двох взаємо перпендикулярних нижніх лінійках, момент часу появи яких, координати X, У початку, середини та кінця зон затемнення на нижніх лінійках також фіксуються. Якщо координати зон затемнення на лінійках верхньої та нижньої зон контролю повністю або частково перекриваються, то за інтервалом часу ∆t між моментами часу появи зон затемнення та зміною їх координат ∆Х, ∆Y, ∆Z при переході з верхньої на нижню зону контролю визначаються величина та напрямок швидкості руху кожної насінини. На фіг. 1 показано зони затемнення від двох насінин, розміщених вертикально та горизонтально в момент їх появи на світлочутливій лінійці, направленій вздовж осі X верхньої зони контролю. На фіг. 2 показані ці насінини в момент наближення до світлочутливої лінійки нижньої зони контролю з виділенням мінімальних та максимальних значень координат зон затемнення. На фіг. 3 показані зони затемнення в момент появи цих насінин на лінійках нижньої зони контролю. Визначення швидкості руху кожної насінини проводиться в наступному порядку. При одночасній появі зон затемнення на двох взаємо перпендикулярних світлочутливих лінійках верхньої зони контролю фіксуються моменти часу появи ti, координати Хсі, Yci середин зон затемнення, мінімальні min Хhi, min Yhi та максимальні max Хki, max Yki значення координат початку та кінця зон затемнення кожної насінини. При появі зон затемнення на двох взаємо перпендикулярних лінійках ниж Комп’ютерна верстка Д. Шеверун 4 ньої зони контролю фіксуються моменти часу появи t'i та координати Х'сі, Y'ci середин зон затемнення кожної насінини. Якщо поточні координати Х'i, Y'i зон затемнення, що фіксуються на лінійках нижньої зони контролю повністю або частково входять до діапазону довжин зон затемнення верхньої зони контролю X'i ∈ (minXhi, maxXki), Y'i ∈ (minYhi, maxYki), то, на підставі зафіксованих значень, можна визначити: - термін часу ∆ti за який насінина пролітає відстань від верхньої зони контролю до нижньої ∆ti=t'i-ti - приріст зміни координат переміщення насінини по кожній із осей ∆Z=d + h; ∆Хi=Х'ci-Хci; ∆Yi=Y'ci-Yci, - модуль вектора переміщення насінини [2] L i = ∆Z 2 + ∆X i2 + ∆Yi2 - швидкість руху насінини (по модулю) - напрямні косинуси швидкості руху насіння cos ∠ V, X = ∆X i / L i cos ∠ V, X = ∆Yi / L i ; ; cos ∠ V, Z = ∆Z / L i , Визначення швидкості руху кожної насіння за величиною та напрямком розширює діапазон параметрів, що визначають рух насіння в потоці. Джерело інформації: 1. Заявка № 200813066 від 10.11.08. 2. Павловський М.А. Теоретична механіка: Підручник - К.: Техніка, 2002. - 512 с. ( ) ( ) Підписне ( ) Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
