Спосіб рівноканального багатокутового пресування виробів

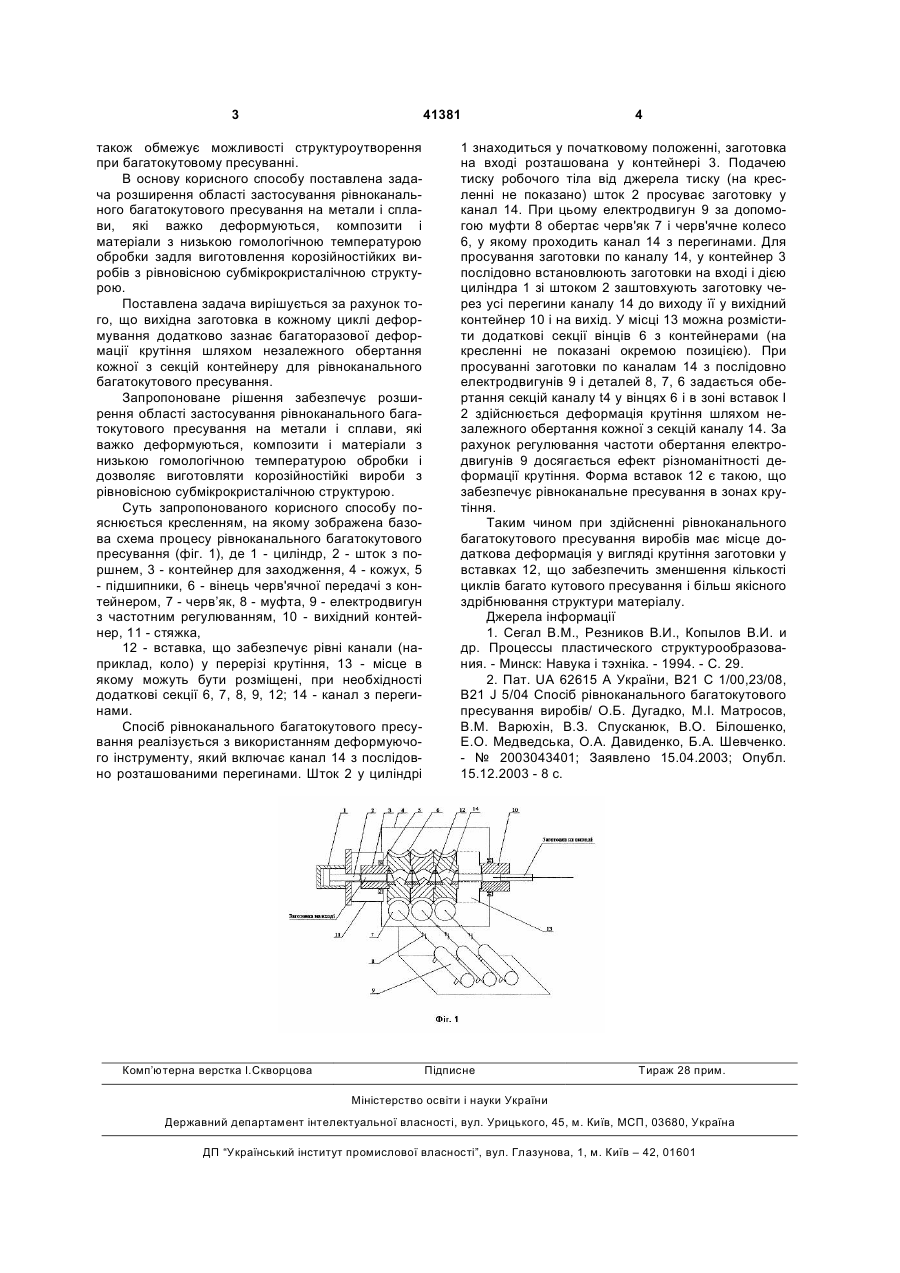

Спосіб рівноканального багатокутового пресування виробів, який полягає в деформуванні заготовки простим зсувом з накопиченням пластичної деформації шляхом багаторазового повторення циклів продавлювання заготовки зі збереженням її 3 41381 також обмежує можливості структуроутворення при багатокутовому пресуванні. В основу корисного способу поставлена задача розширення області застосування рівноканального багатокутового пресування на метали і сплави, які важко деформуються, композити і матеріали з низькою гомологічною температурою обробки задля виготовлення корозійностійких виробів з рівновісною субмікрокристалічною структурою. Поставлена задача вирішується за рахунок того, що вихідна заготовка в кожному циклі деформування додатково зазнає багаторазової деформації крутіння шляхом незалежного обертання кожної з секцій контейнеру для рівноканального багатокутового пресування. Запропоноване рішення забезпечує розширення області застосування рівноканального багатокутового пресування на метали і сплави, які важко деформуються, композити і матеріали з низькою гомологічною температурою обробки і дозволяє виготовляти корозійностійкі вироби з рівновісною субмікрокристалічною структурою. Суть запропонованого корисного способу пояснюється кресленням, на якому зображена базова схема процесу рівноканального багатокутового пресування (фіг. 1), де 1 - циліндр, 2 - шток з поршнем, 3 - контейнер для заходження, 4 - кожух, 5 - підшипники, 6 - вінець черв'ячної передачі з контейнером, 7 - черв’як, 8 - муфта, 9 - електродвигун з частотним регулюванням, 10 - вихідний контейнер, 11 - стяжка, 12 - вставка, що забезпечує рівні канали (наприклад, коло) у перерізі крутіння, 13 - місце в якому можуть бути розміщені, при необхідності додаткові секції 6, 7, 8, 9, 12; 14 - канал з перегинами. Спосіб рівноканального багатокутового пресування реалізується з використанням деформуючого інструменту, який включає канал 14 з послідовно розташованими перегинами. Шток 2 у циліндрі Комп’ютерна верстка І.Скворцова 4 1 знаходиться у початковому положенні, заготовка на вході розташована у контейнері 3. Подачею тиску робочого тіла від джерела тиску (на кресленні не показано) шток 2 просуває заготовку у канал 14. При цьому електродвигун 9 за допомогою муфти 8 обертає черв'як 7 і черв'ячне колесо 6, у якому проходить канал 14 з перегинами. Для просування заготовки по каналу 14, у контейнер 3 послідовно встановлюють заготовки на вході і дією циліндра 1 зі штоком 2 заштовхують заготовку через усі перегини каналу 14 до виходу її у вихідний контейнер 10 і на вихід. У місці 13 можна розмістити додаткові секції вінців 6 з контейнерами (на кресленні не показані окремою позицією). При просуванні заготовки по каналам 14 з послідовно електродвигунів 9 і деталей 8, 7, 6 задається обертання секцій каналу t4 у вінцях 6 і в зоні вставок І 2 здійснюється деформація крутіння шляхом незалежного обертання кожної з секцій каналу 14. За рахунок регулювання частоти обертання електродвигунів 9 досягається ефект різноманітності деформації крутіння. Форма вставок 12 є такою, що забезпечує рівноканальне пресування в зонах крутіння. Таким чином при здійсненні рівноканального багатокутового пресування виробів має місце додаткова деформація у вигляді крутіння заготовки у вставках 12, що забезпечить зменшення кількості циклів багато кутового пресування і більш якісного здрібнювання структури матеріалу. Джерела інформації 1. Сегал В.М., Резников В.И., Копылов В.И. и др. Процессы пластического структурообразования. - Минск: Навука і тэхніка. - 1994. - С. 29. 2. Пат. UA 62615 А України, B21 С 1/00,23/08, В21 J 5/04 Спосіб рівноканального багатокутового пресування виробів/ О.Б. Дугадко, M.І. Матросов, В.М. Варюхін, В.З. Спусканюк, В.О. Білошенко, Е.О. Медведська, О.А. Давиденко, Б.А. Шевченко. - № 2003043401; Заявлено 15.04.2003; Опубл. 15.12.2003 - 8 с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
