Склад для виготовлення шамотнокордієритових виробів

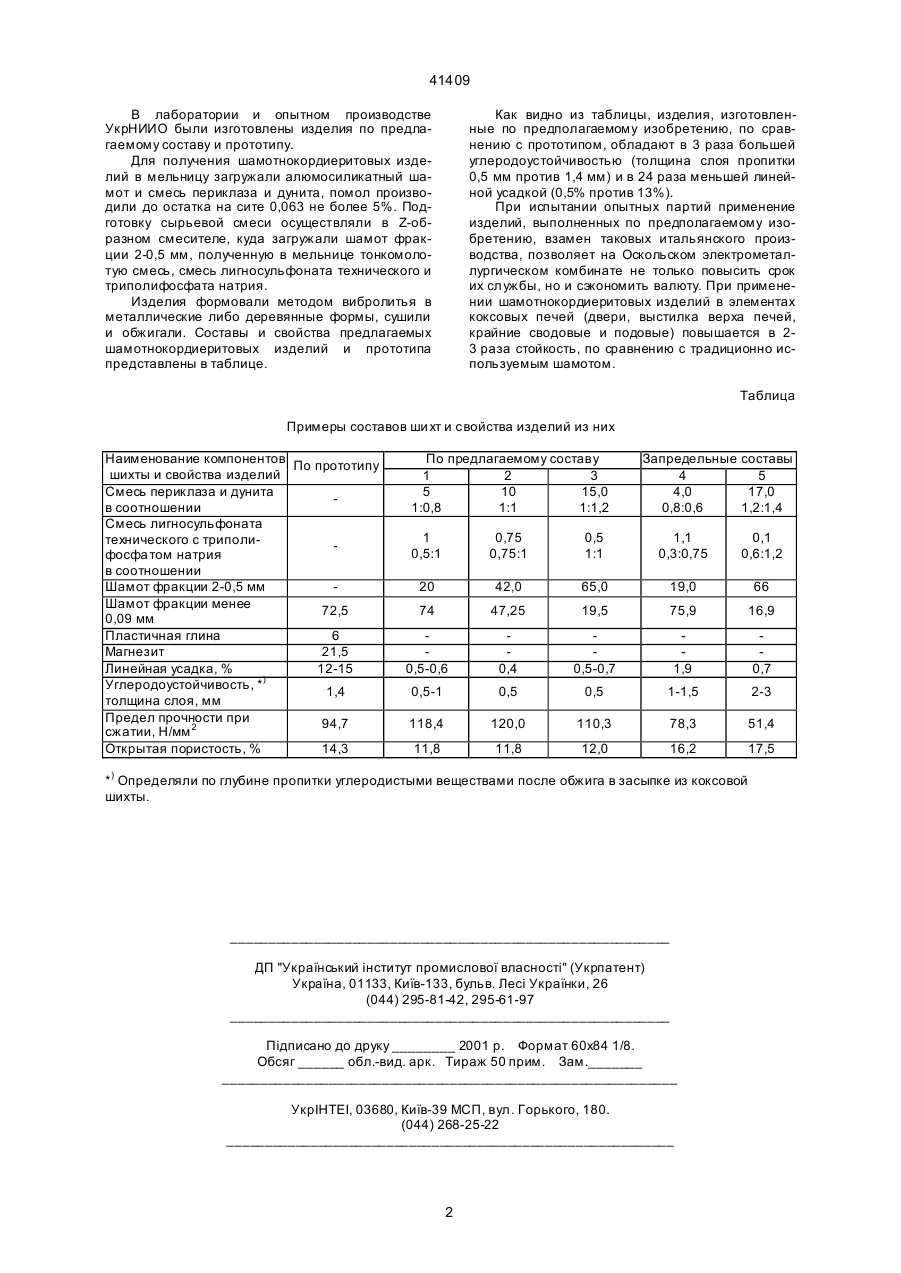

Состав для изготовления шамотнокордиеритовых изделий, включающий шамот фракции менее 0,09 мм, магнийсодержащий компонент и пластифицирующую добавку, отличающийся тем, что он дополнительно содержит шамот фракции 2 41409 В лаборатории и опытном производстве УкрНИИО были изготовлены изделия по предлагаемому составу и прототипу. Для получения шамотнокордиеритовых изделий в мельницу загружали алюмосиликатный шамот и смесь периклаза и дунита, помол производили до остатка на сите 0,063 не более 5%. Подготовку сырьевой смеси осуществляли в Z-образном смесителе, куда загружали шамот фракции 2-0,5 мм, полученную в мельнице тонкомолотую смесь, смесь лигносульфоната технического и триполифосфата натрия. Изделия формовали методом вибролитья в металлические либо деревянные формы, сушили и обжигали. Составы и свойства предлагаемых шамотнокордиеритовых изделий и прототипа представлены в таблице. Как видно из таблицы, изделия, изготовленные по предполагаемому изобретению, по сравнению с прототипом, обладают в 3 раза большей углеродоустойчивостью (толщина слоя пропитки 0,5 мм против 1,4 мм) и в 24 раза меньшей линейной усадкой (0,5% против 13%). При испытании опытных партий применение изделий, выполненных по предполагаемому изобретению, взамен таковых итальянского производства, позволяет на Оскольском электрометаллургическом комбинате не только повысить срок их службы, но и сэкономить валюту. При применении шамотнокордиеритовых изделий в элементах коксовых печей (двери, выстилка верха печей, крайние сводовые и подовые) повышается в 23 раза стойкость, по сравнению с традиционно используемым шамотом. Таблица Примеры составов ши хт и свойства изделий из них Наименование компонентов По прототипу шихты и свойства изделий Смесь периклаза и дунита в соотношении Смесь лигносульфоната технического с триполифосфа том натрия в соотношении Шамот фракции 2-0,5 мм Шамот фракции менее 72,5 0,09 мм Пластичная глина 6 Магнезит 21,5 Линейная усадка, % 12-15 Углеродоустойчивость, *) 1,4 толщина слоя, мм Предел прочности при 94,7 сжатии, Н/мм 2 Открытая пористость, % 14,3 По предлагаемому составу 1 2 3 5 10 15,0 1:0,8 1:1 1:1,2 Запредельные составы 4 5 4,0 17,0 0,8:0,6 1,2:1,4 1 0,5:1 0,75 0,75:1 0,5 1:1 1,1 0,3:0,75 0,1 0,6:1,2 20 42,0 65,0 19,0 66 74 47,25 19,5 75,9 16,9 0,5-0,6 0,4 0,5-0,7 1,9 0,7 0,5-1 0,5 0,5 1-1,5 2-3 118,4 120,0 110,3 78,3 51,4 11,8 11,8 12,0 16,2 17,5 *) Определяли по глубине пропитки углеродистыми веществами после обжига в засыпке из коксовой шихты. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
