C04B 35/48 — на основі оксидів цирконію або гафнію або цирконату або гафнатов

Номер патенту: 111029

Опубліковано: 10.03.2016

Автори: Мельник Ольга Михайлівна, Вовк Руслан Володимирович, Геворкян Едвін Спартакович, Панченко Сергій Володимирович

МПК: B22F 3/105, B22F 5/04, C04B 35/48, C04B 35/488 ...

Мітки: лопаток, матеріал, газових, діоксиду, композитний, основі, цирконію, турбін

Формула / Реферат:

Композитний матеріал на основі діоксиду цирконію для лопаток газових турбін, який відрізняється тим, що містить основний компонент - плазмохімічний мікропорошок ZrO2 стабілізований 3 мол. % Y2О3 та добавку нанопорошку ZrO2 - 10 мас. % WC, отриманого сумісним осадженням з солей гідроксидів Zr і Y при наступному співвідношенні компонентів, мас. %: мікропорошок ZrO2 стабілізований 3 мол. %Y2О3 ...

Номер патенту: 107462

Опубліковано: 12.01.2015

Автори: Шулик Ірина Германівна, Рищенко Сергій Іванович, Гальченко Тетяна Георгіївна, Мартиненко Валерій Владленович, Примаченко Володимир Васильович

МПК: C04B 35/48, C01G 25/02

Мітки: електроплавленого, цирконію, порошку, виготовлення, стабілізованого, спосіб, плазмового, діоксиду, напилення

Формула / Реферат:

Спосіб виготовлення електроплавленого порошку стабілізованого діоксиду цирконію для плазмового напилення, який включає змішування порошків діоксиду цирконію і стабілізуючої добавки, плавлення суміші, подрібнення електроплавленого матеріалу, його розсів, очищення від заліза, гідрокласифікацію з введенням поверхнево-активної речовини, який відрізняється тим, що очищення електроплавленого матеріалу від заліза здійснюють шляхом його обробки...

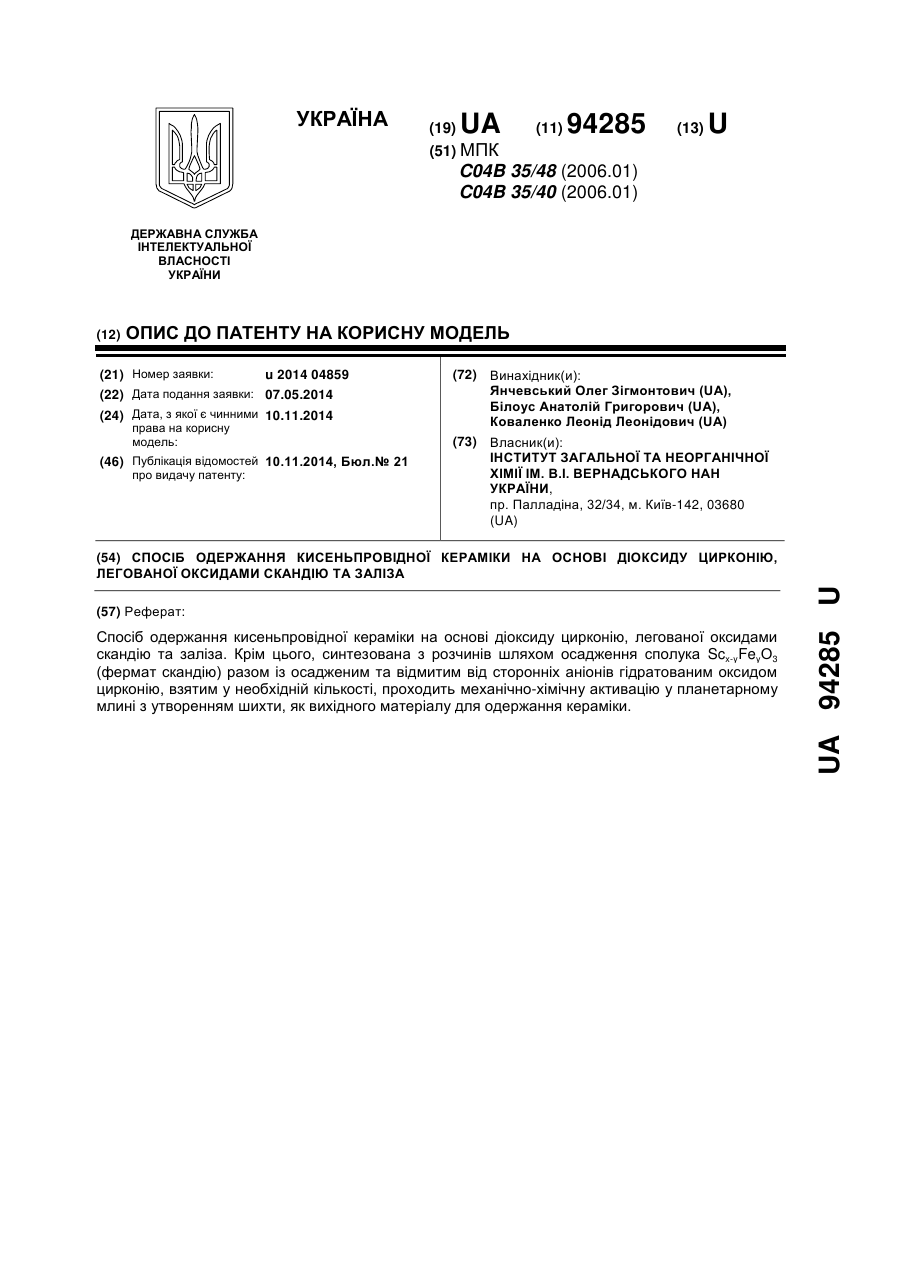

Номер патенту: 94285

Опубліковано: 10.11.2014

Автори: Янчевський Олег Зігмонтович, Коваленко Леонід Леонідович, Білоус Анатолій Григорович

МПК: C04B 35/40, C04B 35/48

Мітки: діоксиду, скандію, одержання, кераміки, заліза, кисеньпровідної, цирконію, легованої, спосіб, оксидами, основі

Формула / Реферат:

Спосіб одержання кисеньпровідної кераміки на основі діоксиду цирконію, легованої оксидами скандію та заліза, який відрізняється тим, що синтезована з розчинів шляхом осадження сполука Scx-yFeyО3 (фермат скандію) разом із осадженим та відмитим від сторонніх аніонів гідратованим оксидом цирконію, взятим у необхідній кількості, проходить механічно-хімічну активацію у планетарному млині з утворенням шихти як вихідного матеріалу для одержання...

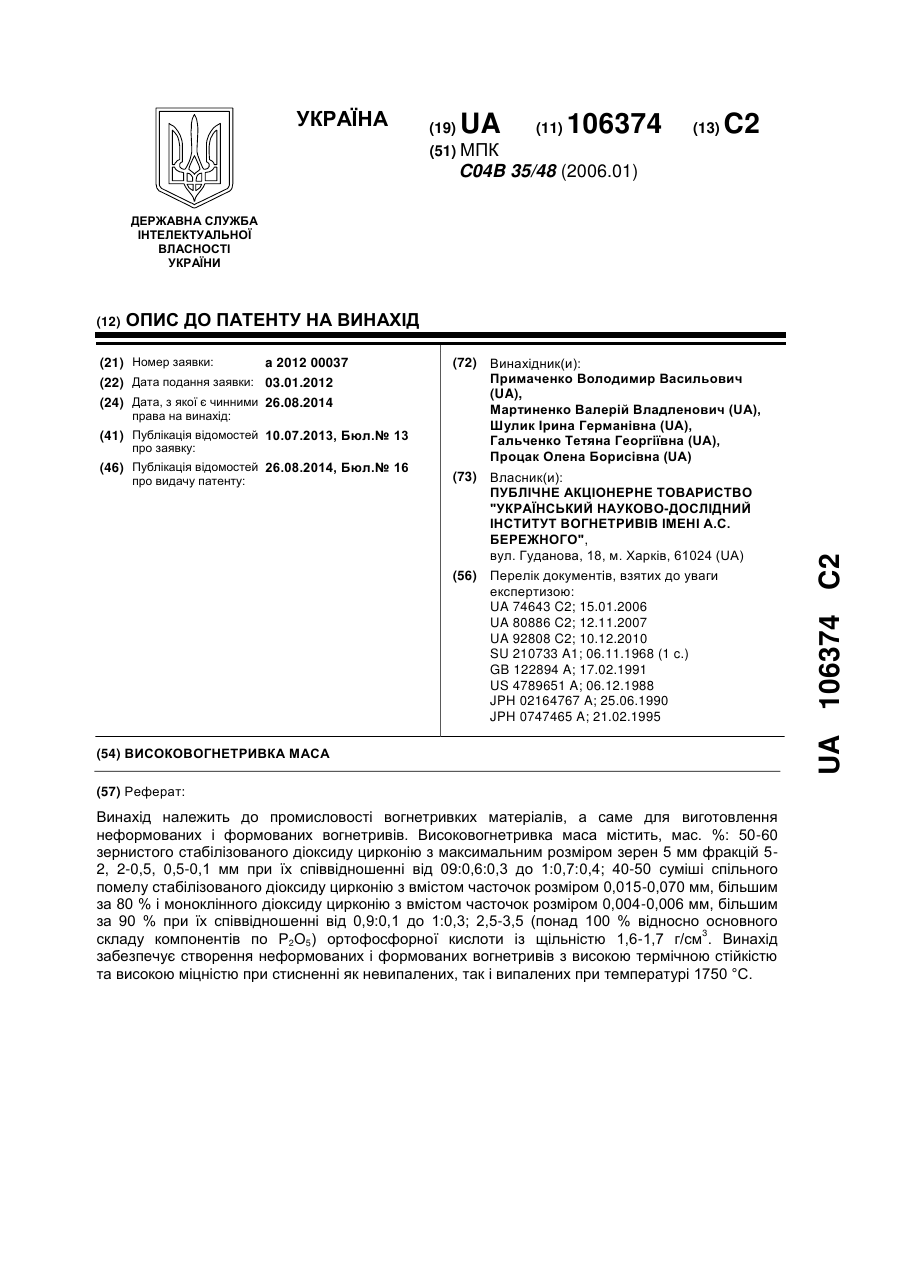

Номер патенту: 106374

Опубліковано: 26.08.2014

Автори: Гальченко Тетяна Георгіївна, Мартиненко Валерій Владленович, Процак Олена Борисівна, Примаченко Володимир Васильович, Шулик Ірина Германівна

МПК: C04B 35/48

Мітки: маса, високовогнетривка

Формула / Реферат:

Високовогнетривка маса, що містить вогнетривкий заповнювач із зернистого діоксиду цирконію, стабілізованого оксидом ітрію, тонкомелену складову - нестабілізований діоксид цирконію і діоксид цирконію, стабілізований оксидом ітрію, фосфатне зв'язуюче - ортофосфорну кислоту, яка відрізняється тим, що як високовогнетривкий заповнювач вона містить зернистий стабілізований діоксид цирконію з максимальним розміром зерен 5 мм фракцій 5-2, 2-0,5,...

Номер патенту: 101025

Опубліковано: 25.02.2013

Автори: Сітті Олів'є, Фуркад Жюльєн

МПК: C03B 5/43, C04B 35/48, F27D 1/00 ...

Мітки: продукт, основі, отриманий, шихти, спечений, циркону

Формула / Реферат:

1. Спечений продукт, який отриманий з вихідної шихти із вмістом циркону 80-99 мас. %, виходячи з оксидів, і в якому сировина є порошками, що мають середній розмір, менший ніж 5 мкм, де вказаний спечений продукт має наступний середньоваговий хімічний склад, у мас. %, виходячи з оксидів:60,0 ≤ ZrO2 ≤ 72,8, 27,0 ≤ SiO2 ≤ 36,0,0,1 ≤ В2О3+GeO2 + Р2О5+Sb2O3+Nb2O5+Ta2O6+V2O5 ≤...

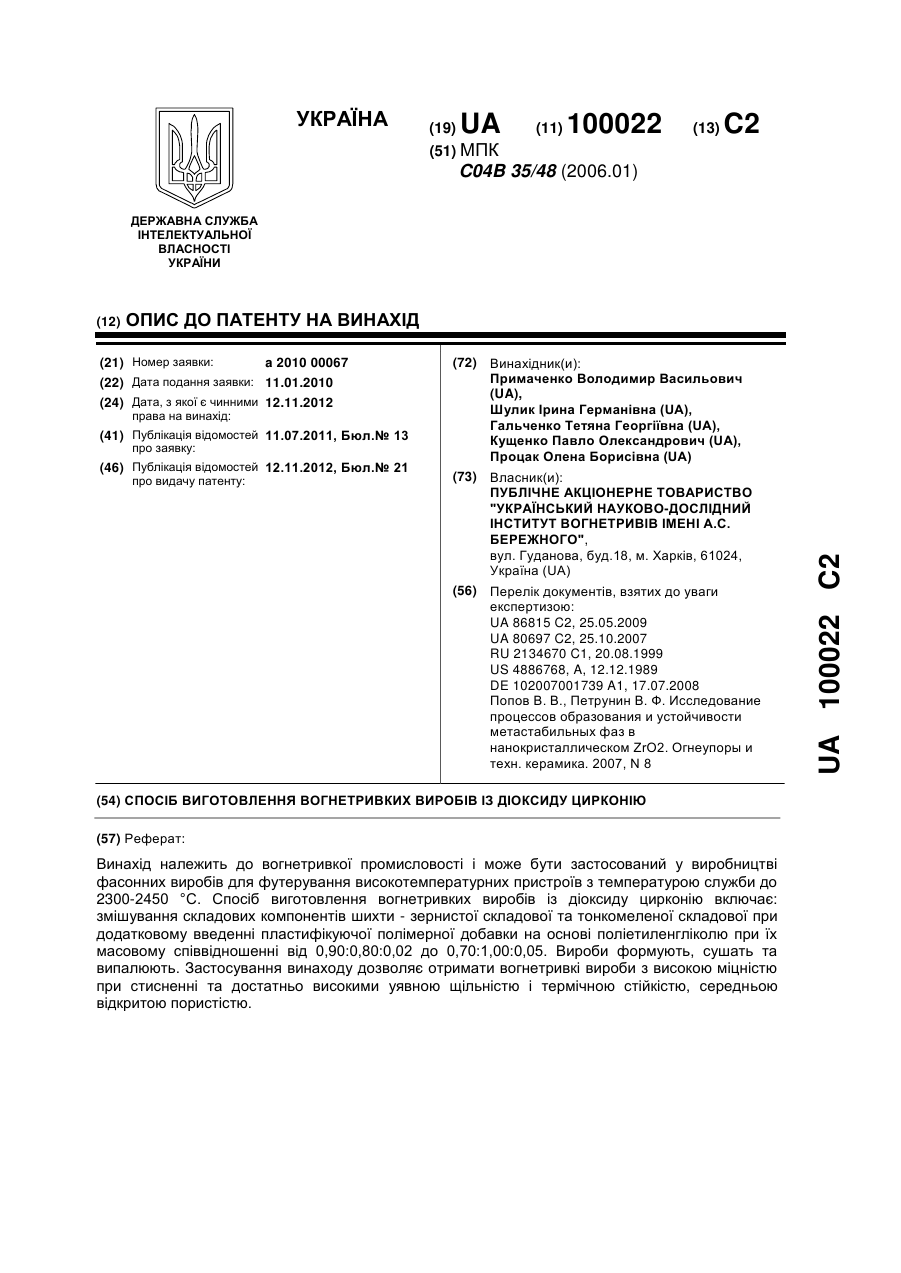

Номер патенту: 100022

Опубліковано: 12.11.2012

Автори: Кущенко Павло Олександрович, Процак Олена Борисівна, Гальченко Тетяна Георгіївна, Примаченко Володимир Васильович, Шулик Ірина Германівна

МПК: C04B 35/48

Мітки: цирконію, діоксиду, виготовлення, спосіб, вогнетривких, виробів

Формула / Реферат:

Спосіб виготовлення вогнетривких виробів із діоксиду цирконію, який включає приготування сировинної суміші моноклінного діоксиду цирконію і стабілізуючої добавки оксиду ітрію, стабілізацію моноклінного діоксиду цирконію, одержання складових компонентів формувальної шихти - зернистих порошків стабілізованого діоксиду цирконію з розміром зерен, меншим від 2 мм і тонкомеленої складової з спільно подрібнених тонкомелених стабілізованого і...

Номер патенту: 99118

Опубліковано: 25.07.2012

Автори: Сіборн Майкл Дж., Фуркад Жюльєн, Мак Гаррі Чарльз Ніколас, Гобіл Мішель, Сітті Олів'є

МПК: C04B 35/482, C04B 35/48, C03B 5/43 ...

Мітки: продукт, легований, застосування, циркону, спосіб, діоксиду, містить, виготовлення, основі, спечений, електолізер, цирконію

Формула / Реферат:

1. Спечений продукт, виготовлений з вихідної суміші, яка містить легуючу добавку, вибрану з групи, до якої входить V2O5, Nb2O5, Ta2O5, їх попередники і суміші таких легуючих добавок і/або їх попередників і 5-50 мас.% циркону відносно до вихідної суміші в сухому стані, і має наступний середній хімічний склад на основі оксидів, мас.%, загалом 100 %:- діоксид кремнію SiO2 і діоксид цирконію ZrO2, при цьому вміст діоксиду цирконію ZrO2...

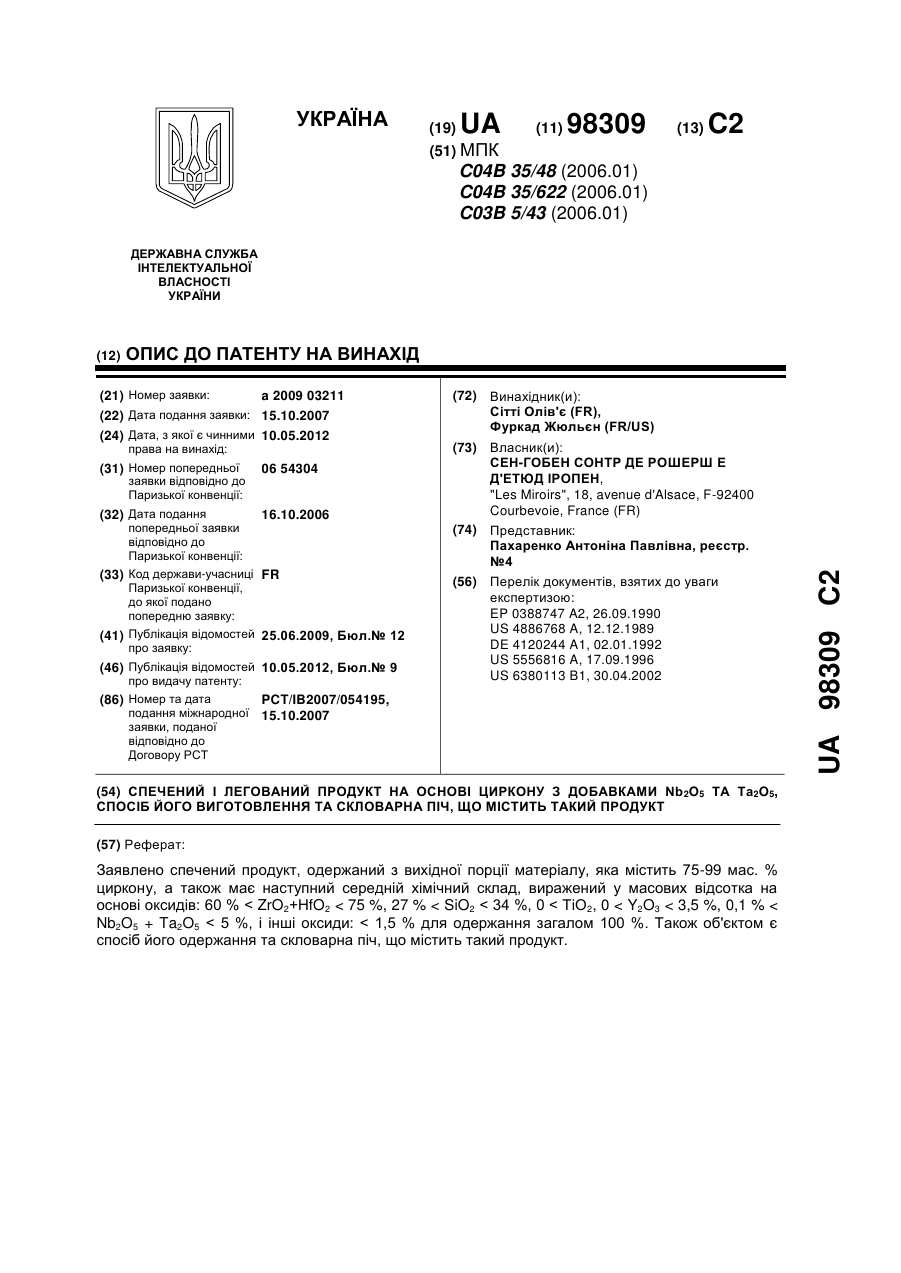

Номер патенту: 98309

Опубліковано: 10.05.2012

Автори: Сітті Олів'є, Фуркад Жюльєн

МПК: C03B 5/43, C04B 35/48, C04B 35/622 ...

Мітки: ta2o5, спосіб, спечений, легований, містить, піч, продукт, добавками, основі, nb2o5, циркону, виготовлення, скловарна

Формула / Реферат:

1. Спечений продукт, одержаний з вихідної порції матеріалу, яка містить 75 мас. % або більшу кількість циркону і має наступний середній хімічний склад у масових відсотках на основі оксидів:60 % ≤ ZrO2+НfO2 ≤ 75 %,27 % ≤ SiO2 ≤ 34 %,0 ≤ ТіО2 < 1,5 %,0 ≤ Y2O3 ≤ 3,5 %,0,1 % ≤ Nb2O5 + Ta2O5 ≤ 5 %, іінші оксиди: ≤ 1,5 % для одержання загалом...

Номер патенту: 96477

Опубліковано: 10.11.2011

Автори: Орєхова Галина Петрівна, Процак Олена Борисівна, Гальченко Тетяна Георгіївна, Шулик Ірина Германівна

МПК: C04B 111/28, C04B 35/48, C04B 35/482 ...

Мітки: мертель, цирконію, основі, діоксиду

Формула / Реферат:

Мертель на основі діоксиду цирконію, який містить заповнювач із діоксиду цирконію фракції, меншої ніж 500 мкм, і фракції, меншої ніж 90 мкм, у співвідношенні від 0,7:0,9 до 0,8:1, стабілізований 8-13 мас. % оксиду ітрію, тонкомелену складову із моноклінного діоксиду цирконію переважно з розміром часток 3-5 мкм, причому розмір часток від 2 мкм складає не менше ніж 95 об. %, і фосфатне зв'язуюче із фосфорної кислоти густиною 1,2-1,3 г/см3,...

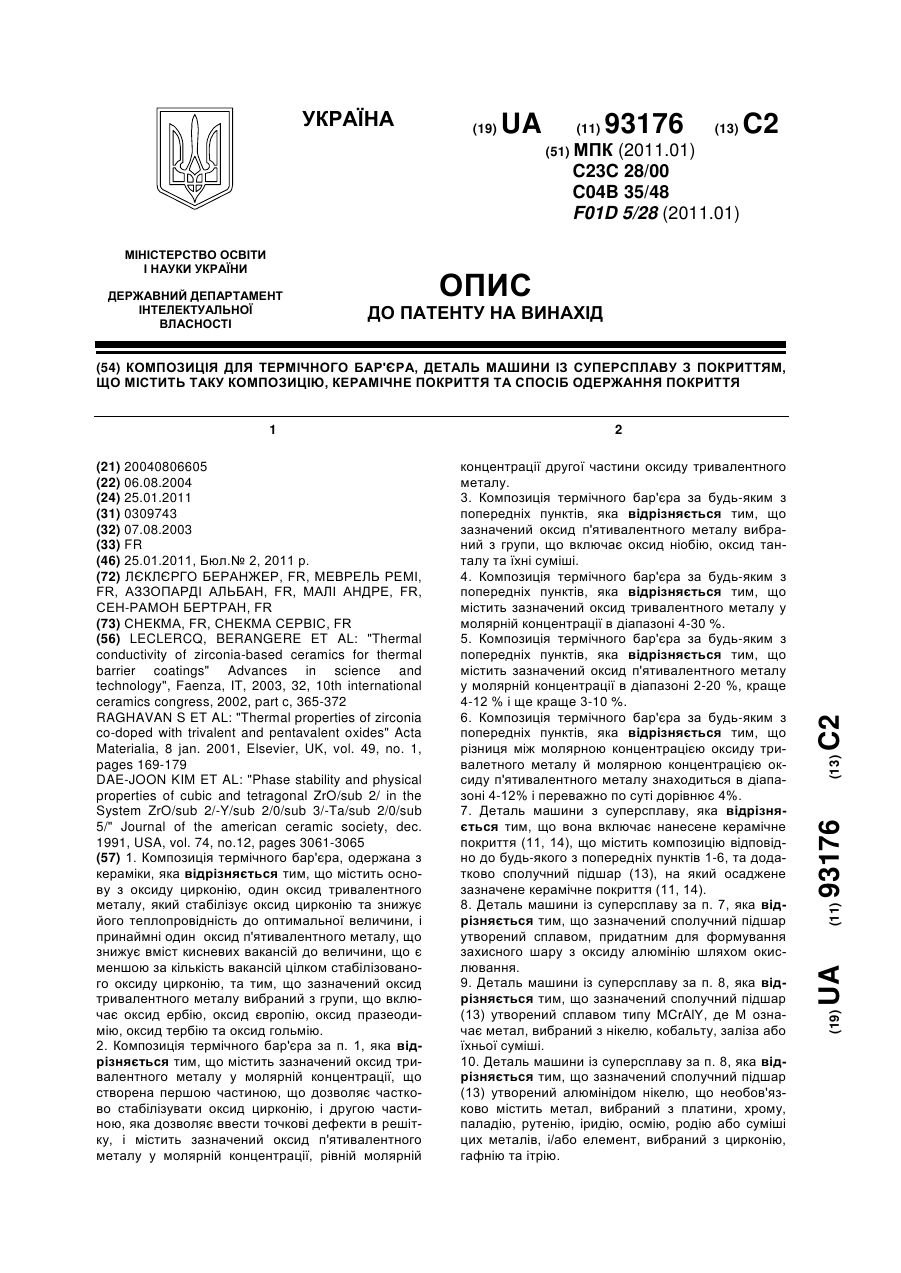

Номер патенту: 93176

Опубліковано: 25.01.2011

Автори: МЕВРЕЛЬ Ремі, Малі Андре, АЗЗОПАРДІ Альбан, ЛЄКЛЄРГО Беранжер, Сен-Рамон Бертран

МПК: C23C 28/00, C04B 35/48

Мітки: композиція, покриттям, таку, одержання, керамічне, містить, бар'єра, суперсплаву, покриття, термічного, машини, композицію, деталь, спосіб

Формула / Реферат:

1. Композиція термічного бар'єра, одержана з кераміки, яка відрізняється тим, що містить основу з оксиду цирконію, один оксид тривалентного металу, який стабілізує оксид цирконію та знижує його теплопровідність до оптимальної величини, і принаймні один  оксид п'ятивалентного металу, що знижує вміст кисневих вакансій до величини, що є меншою за кількість вакансій цілком стабілізованого оксиду цирконію, та тим, що зазначений оксид...

Номер патенту: 92809

Опубліковано: 10.12.2010

Автори: Процак Олена Борисівна, Шулик Ірина Германівна, Гальченко Тетяна Георгіївна, Орєхова Галина Петрівна

МПК: C04B 35/48

Мітки: стабілізованого, вогнетривких, шихта, виробів, цирконію, моноклінного, діоксиду, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів із стабілізованого і моноклінного діоксиду цирконію, яка містить зернисту складову з діоксиду цирконію, що стабілізований оксидом ітрію, і тонкомелену складову - суміш спільного помелу з розміром зерен, меншим за 0,063 мм, діоксиду цирконію, що стабілізований оксидом ітрію, моноклінного діоксиду цирконію та глинозему з масовою часткою α-А12О3, не меншою за 85 %, яка відрізняється тим, що як...

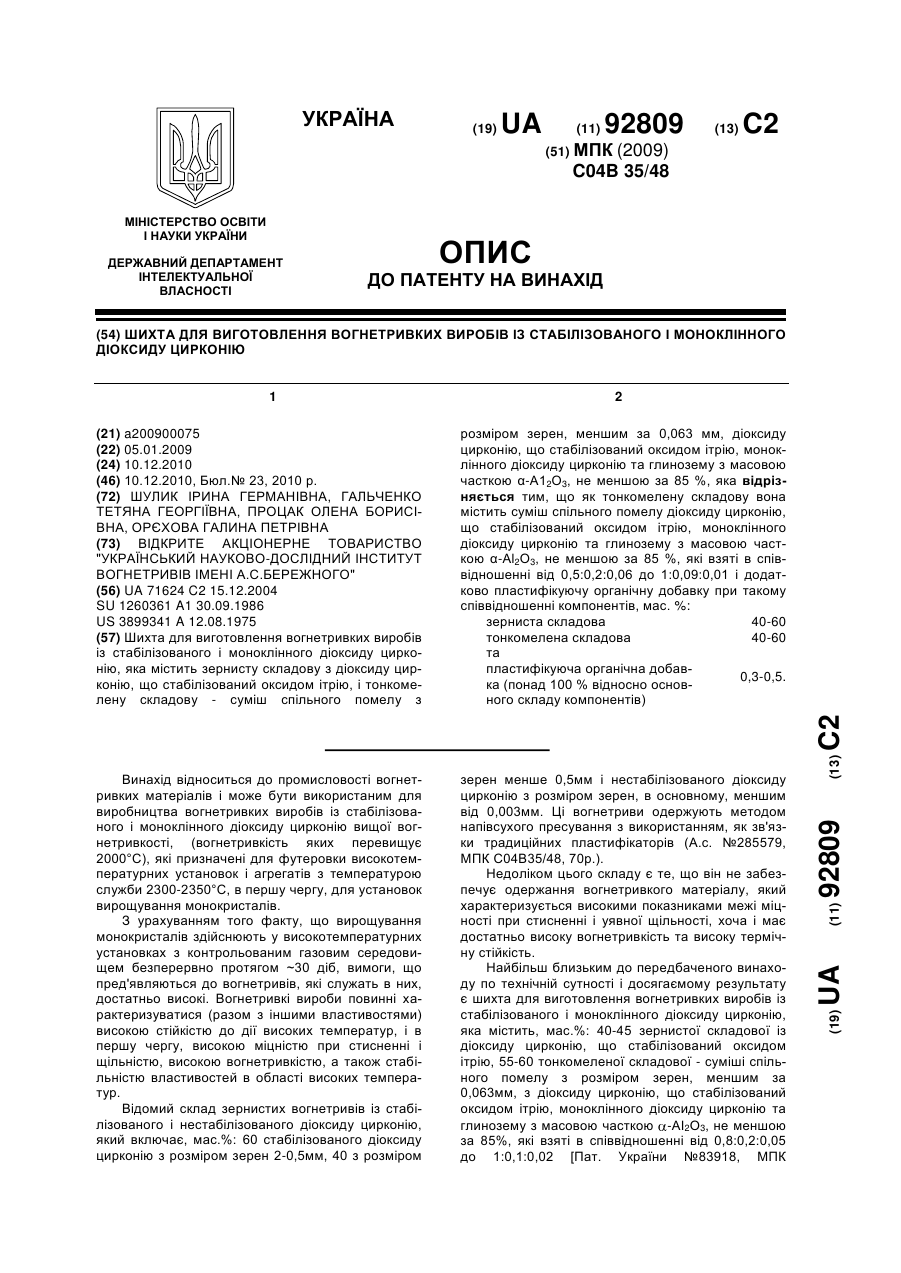

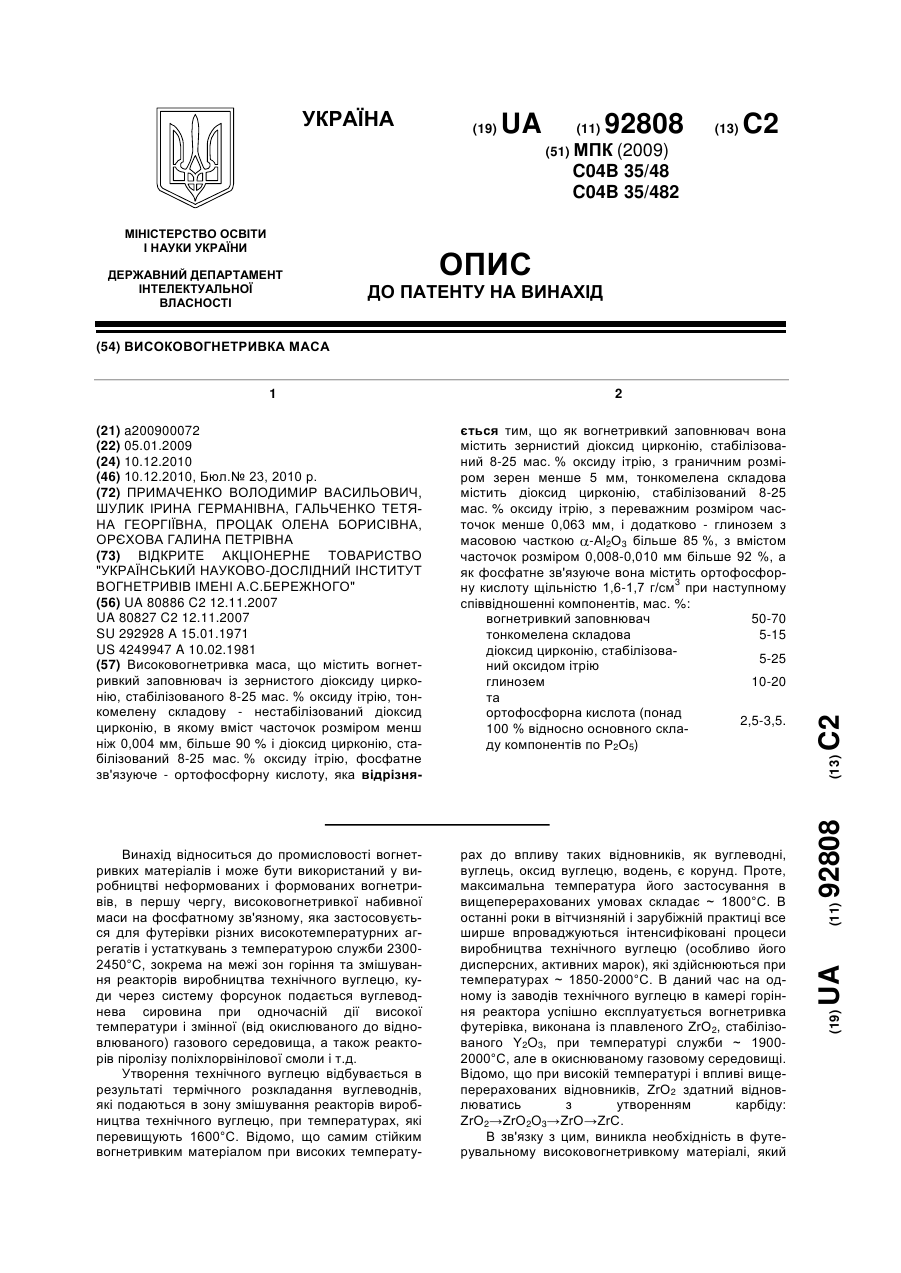

Номер патенту: 92808

Опубліковано: 10.12.2010

Автори: Шулик Ірина Германівна, Процак Олена Борисівна, Примаченко Володимир Васильович, Гальченко Тетяна Георгіївна, Орєхова Галина Петрівна

МПК: C04B 35/48, C04B 35/482

Мітки: високовогнетривка, маса

Формула / Реферат:

Високовогнетривка маса, що містить вогнетривкий заповнювач із зернистого діоксиду цирконію, стабілізованого 8-25 мас. % оксиду ітрію, тонкомелену складову - нестабілізований діоксид цирконію, в якому вміст часточок розміром менш ніж 0,004 мм, більше 90 % і діоксид цирконію, стабілізований 8-25 мас. % оксиду ітрію, фосфатне зв'язуюче - ортофосфорну кислоту, яка відрізняється тим, що як вогнетривкий заповнювач вона містить...

Номер патенту: 86815

Опубліковано: 25.05.2009

Автори: Шулик Ірина Германівна, Примаченко Володимир Васильович, Кущенко Павло Олександрович, Гальченко Тетяна Георгіївна

МПК: C04B 35/48, C04B 35/482

Мітки: виробів, діоксиду, виготовлення, цирконію, вогнетривких, спосіб

Формула / Реферат:

Спосіб виготовлення вогнетривких виробів із діоксиду цирконію, який включає приготування сировинної суміші моноклінного діоксиду цирконію і стабілізуючої добавки оксиду ітрію, стабілізацію моноклінного діоксиду цирконію, одержання складових компонентів формувальної шихти - зернистих порошків стабілізованого діоксиду цирконію з розміром зерен, меншим від 2 мм, і тонкомеленої складової із стабілізованого діоксиду цирконію з розміром зерен,...

Номер патенту: 86576

Опубліковано: 12.05.2009

Автор: Воллар Говард

МПК: C23C 4/10, C04B 35/48, C01G 25/00 ...

Мітки: діоксиду, порошок, спосіб, термічного, напилювання, одержання, цирконію

Формула / Реферат:

1. Порошок діоксиду цирконію для термічного напилювання, який відрізняється тим, що складається із хімічно однорідного стабілізованого діоксиду цирконію, в якому принаймні 96 мас.% діоксиду цирконію стабілізовано в тетрагональній кристалічній фазі, причому зазначений порошок складається із практично сферичних часток розміром менше 200 мкм, і принаймні більшість зазначених часток є порожнистими. 2. Порошок діоксиду цирконію за п. 1,...

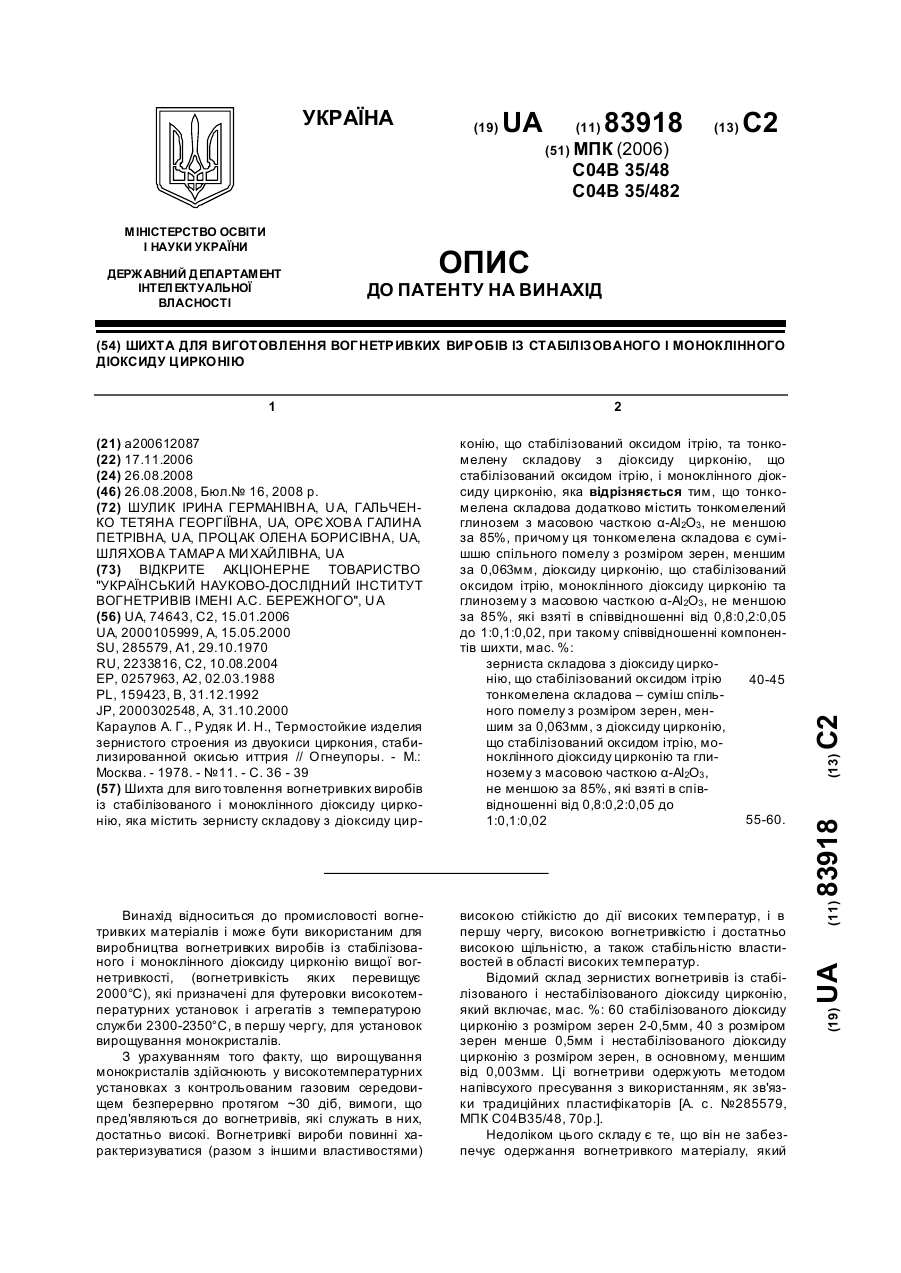

Номер патенту: 83918

Опубліковано: 26.08.2008

Автори: Шулик Ірина Германівна, Процак Олена Борисівна, Шляхова Тамара Михайлівна, Гальченко Тетяна Георгіївна, Орєхова Галина Петрівна

МПК: C04B 35/48, C04B 35/482

Мітки: діоксиду, моноклінного, шихта, стабілізованого, виробів, цирконію, вогнетривких, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів із стабілізованого і моноклінного діоксиду цирконію, яка містить зернисту складову з діоксиду цирконію, що стабілізований оксидом ітрію, та тонкомелену складову з діоксиду цирконію, що стабілізований оксидом ітрію, і моноклінного діоксиду цирконію, яка відрізняється тим, що тонкомелена складова додатково містить тонкомелений глинозем з масовою часткою α-Аl2O3, не меншою за 85 %, причому ця...

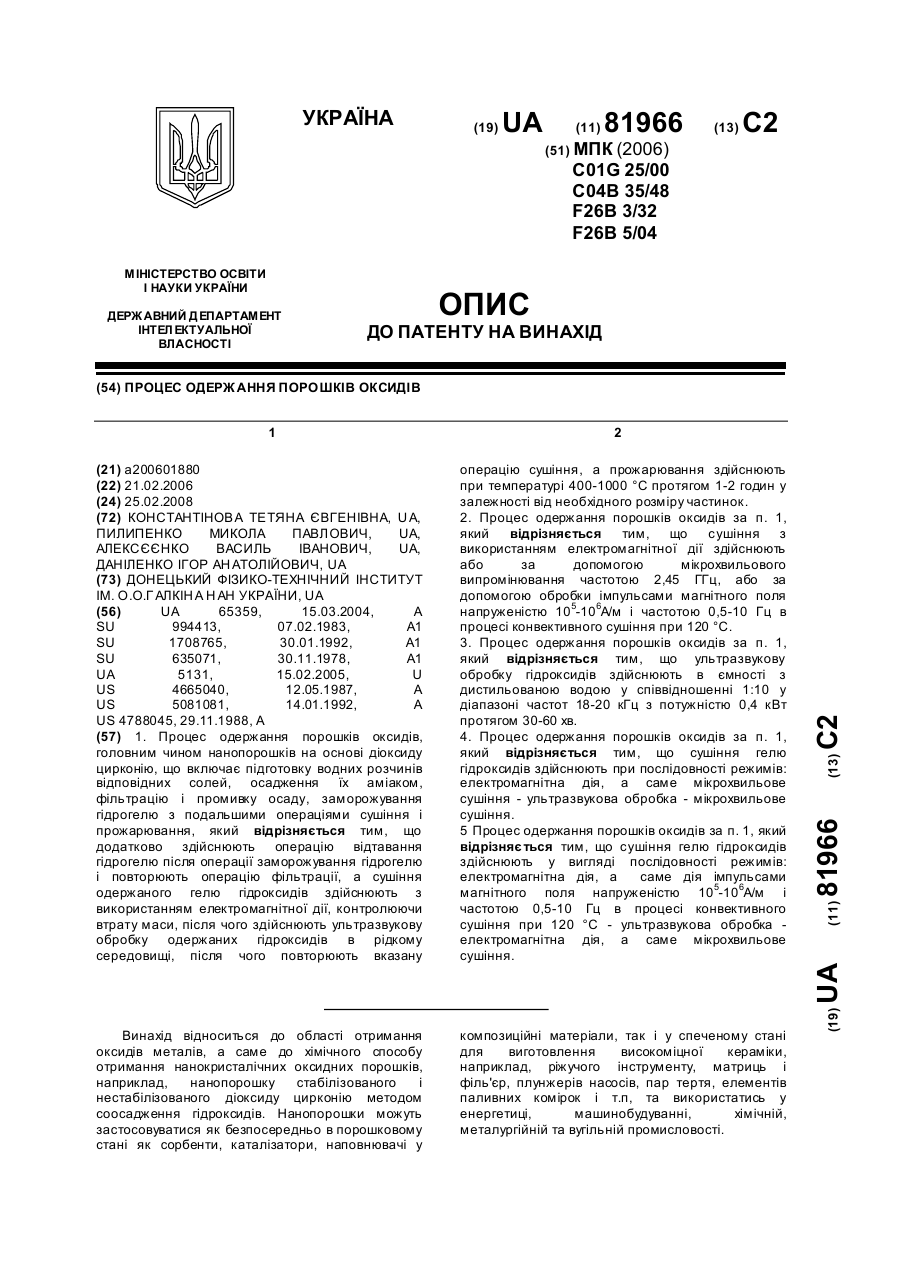

Номер патенту: 81966

Опубліковано: 25.02.2008

Автори: Даніленко Ігор Анатолійович, Алексєєнко Василь Іванович, Пилипенко Микола Павлович, Константінова Тетяна Євгенівна

МПК: F26B 3/32, C04B 35/48, C01G 25/00 ...

Мітки: одержання, процес, порошків, оксидів

Формула / Реферат:

1. Процес одержання порошків оксидів, головним чином нанопорошків на основі діоксиду цирконію, що включає підготовку водних розчинів відповідних солей, осадження їх аміаком, фільтрацію і промивку осаду, заморожування гідрогелю з подальшими операціями сушіння і прожарювання, який відрізняється тим, що додатково здійснюють операцію відтавання гідрогелю після операції заморожування гідрогелю і повторюють операцію фільтрації, а сушіння одержаного...

Номер патенту: 81325

Опубліковано: 25.12.2007

Автори: Примаченко Володимир Васильович, Орєхова Галина Петрівна, Шулик Ірина Германівна, Гальченко Тетяна Георгіївна

МПК: B22D 41/08, B22D 41/52, B22D 41/50 ...

Мітки: спосіб, стаканів, виготовлення, сталі, двошарових, розливання

Формула / Реферат:

1. Спосіб виготовлення двошарового стакана для розливання сталі, що включає змішування компонентів шихти, зволоження, формування керамічної основи з робочим шаром двошарового стакана зі стабілізованого діоксиду цирконію, який відрізняється тим, що спочатку методом напівсухого пресування формують окремо робочий шар двошарового стакана, який сушать і обпалюють при температурі не нижче 1750 °С, потім навколо робочого шару двошарового стакана...

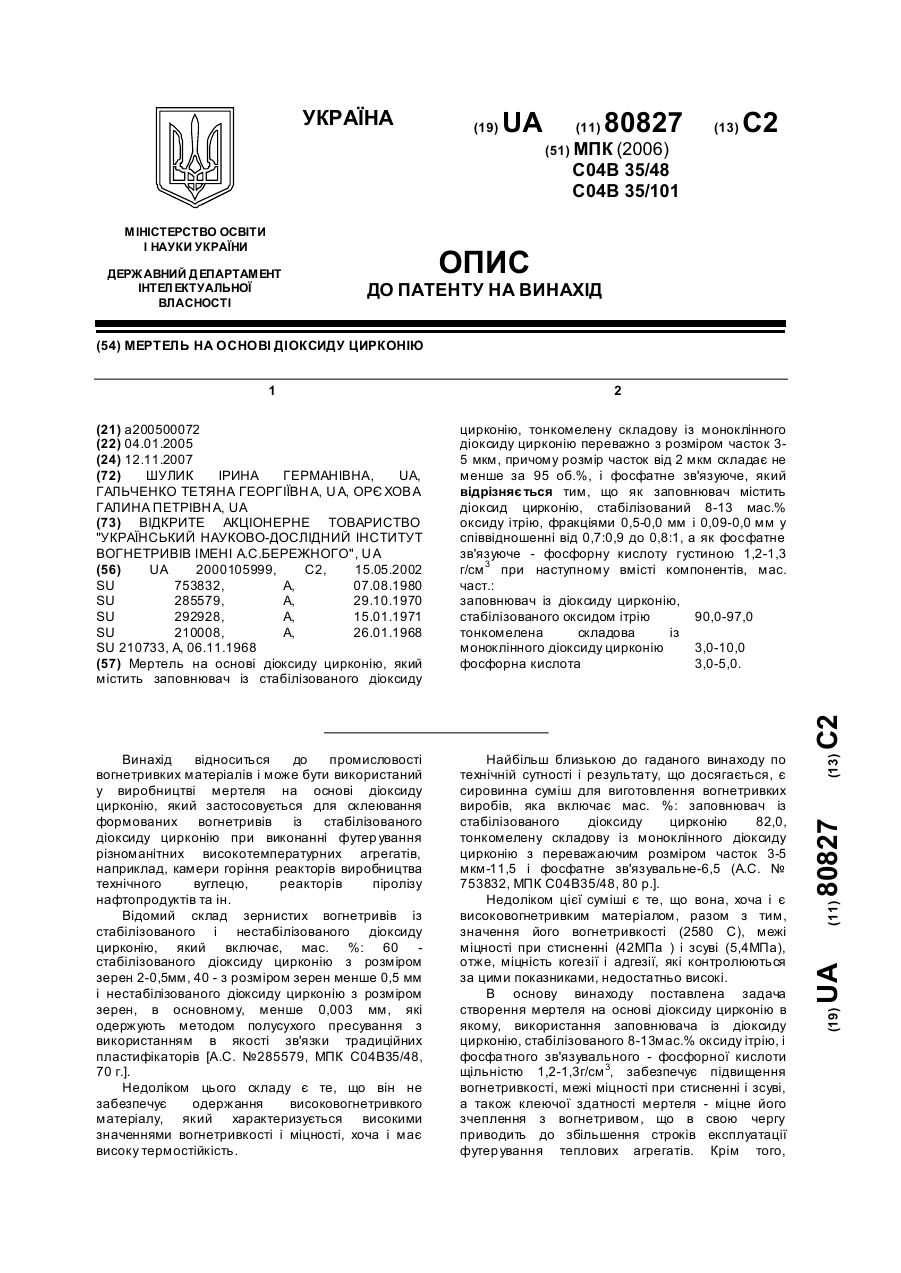

Номер патенту: 80827

Опубліковано: 12.11.2007

Автори: Гальченко Тетяна Георгіївна, Орєхова Галина Петрівна, Шулик Ірина Германівна

МПК: C04B 35/101, C04B 35/48

Мітки: діоксиду, цирконію, основі, мертель

Формула / Реферат:

Мертель на основі діоксиду цирконію, який містить заповнювач із стабілізованого діоксиду цирконію, тонкомелену складову із моноклінного діоксиду цирконію переважно з розміром часток 3-5 мкм, причому розмір часток від 2 мкм складає не менше за 95 об.%, і фосфатне зв'язуюче, який відрізняється тим, що як заповнювач містить діоксид цирконію, стабілізований 8-13 мас.% оксиду ітрію, фракціями 0,5-0,0 мм і 0,09-0,0 мм у співвідношенні від 0,7:0,9...

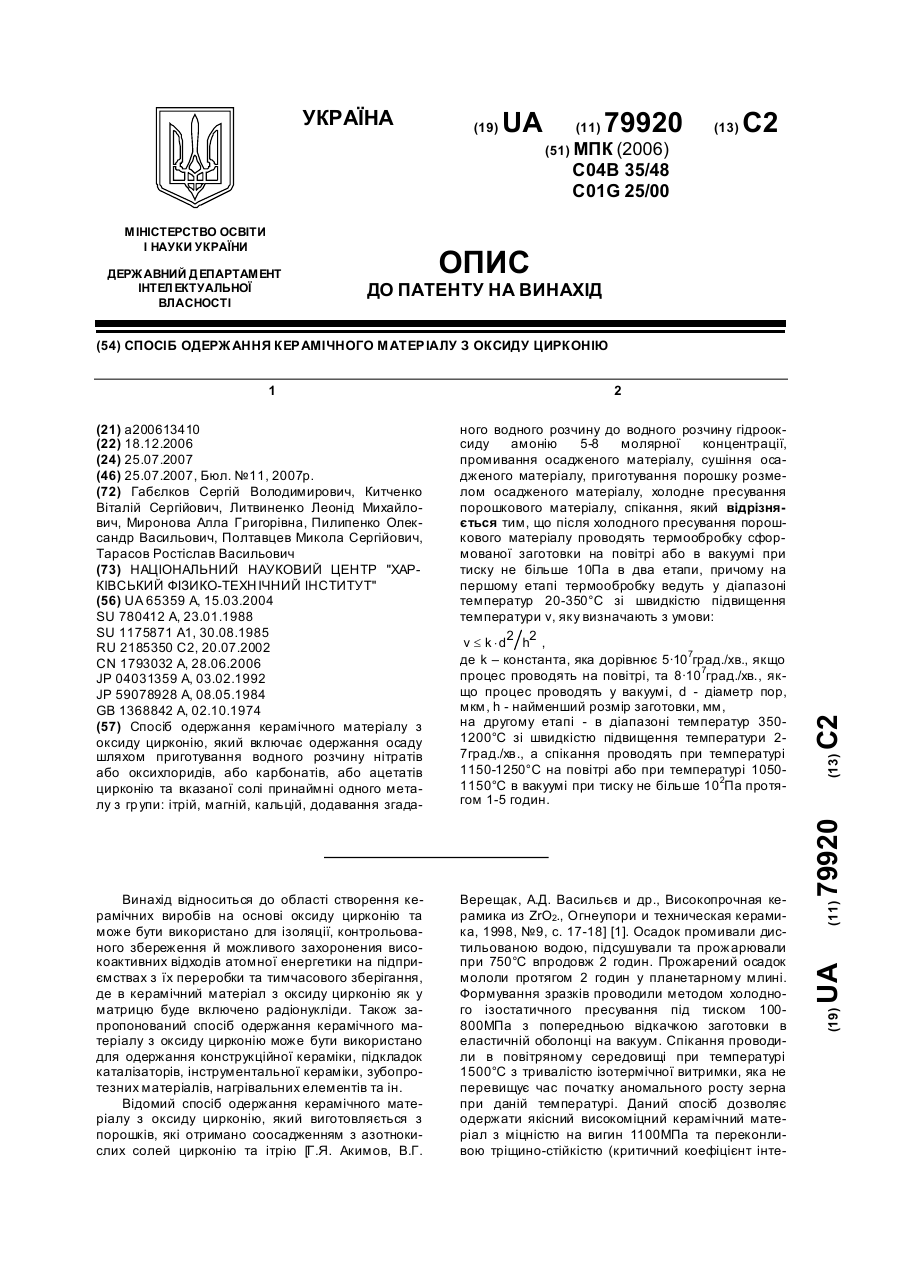

Номер патенту: 79920

Опубліковано: 25.07.2007

Автори: Миронова Алла Григорівна, Габєлков Сергій Володимирович, Китченко Віталій Сергійович, Литвиненко Леонід Михайлович, Пилипенко Олександр Васильович, Полтавцев Микола Сергійович, Тарасов Ростислав Васильович

МПК: C04B 35/48, C01G 25/00

Мітки: цирконію, оксиду, керамічного, спосіб, одержання, матеріалу

Формула / Реферат:

Спосіб одержання керамічного матеріалу з оксиду цирконію, який включає одержання осаду шляхом приготування водного розчину нітратів або оксихлоридів, або карбонатів, або ацетатів цирконію та вказаної солі принаймні одного металу з групи: ітрій, магній, кальцій, додавання згаданого водного розчину до водного розчину гідрооксиду амонію 5-8 молярної концентрації, промивання осадженого матеріалу, сушіння осадженого матеріалу, приготування...

Номер патенту: 76985

Опубліковано: 16.10.2006

Автори: Рішо Жохан, Десай Пріядарші, Дебастіані Дуан

МПК: B22D 41/14, B22D 41/08, B22D 11/10 ...

Мітки: розплавленого, виріб, лиття, вогнетривкий, металу, процесі, використання

Формула / Реферат:

1. Вогнетривкий виріб для використання у процесі лиття розплавленого металу, який має контактну поверхню, пристосовану для того, щоб контактувати з потоком розплавленого металу, причому виріб містить першу вогнетривку композицію, з якої складається корпус виробу, і другу вогнетривку композицію, розташовану принаймні на частині його контактної поверхні, який відрізняється тим, що другу вогнетривку композицію одержують зі зв'язаної полімерами...

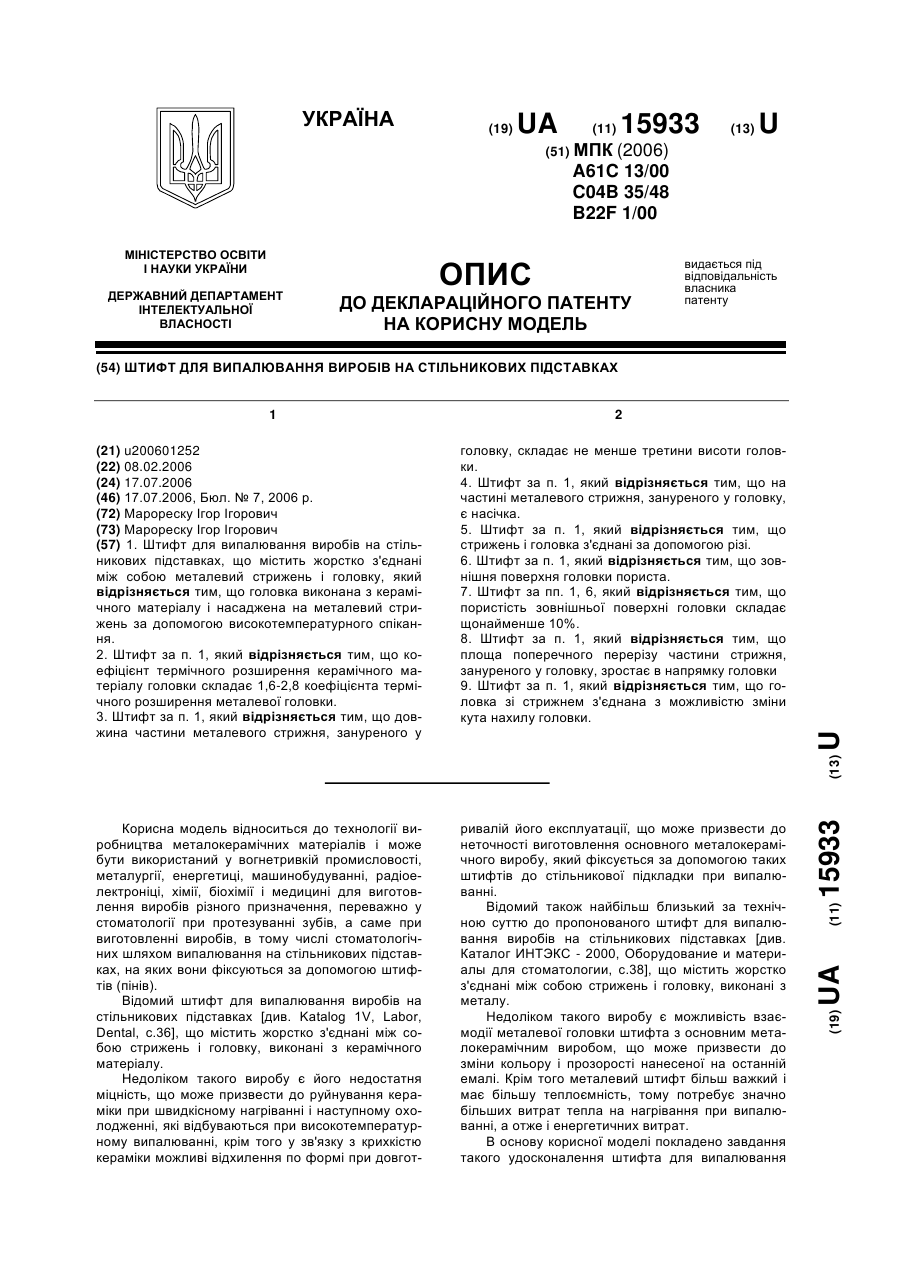

Номер патенту: 15933

Опубліковано: 17.07.2006

Автор: Марореску Ігор Ігорович

МПК: A61C 13/00, C04B 35/48, B22F 1/00 ...

Мітки: штифт, підставках, стільникових, випалювання, виробів

Формула / Реферат:

1. Штифт для випалювання виробів на стільникових підставках, що містить жорстко з'єднані між собою металевий стрижень і головку, який відрізняється тим, що головка виконана з керамічного матеріалу і насаджена на металевий стрижень за допомогою високотемпературного спікання.2. Штифт за п. 1, який відрізняється тим, що коефіцієнт термічного розширення керамічного матеріалу головки складає 1,6-2,8 коефіцієнта термічного розширення...

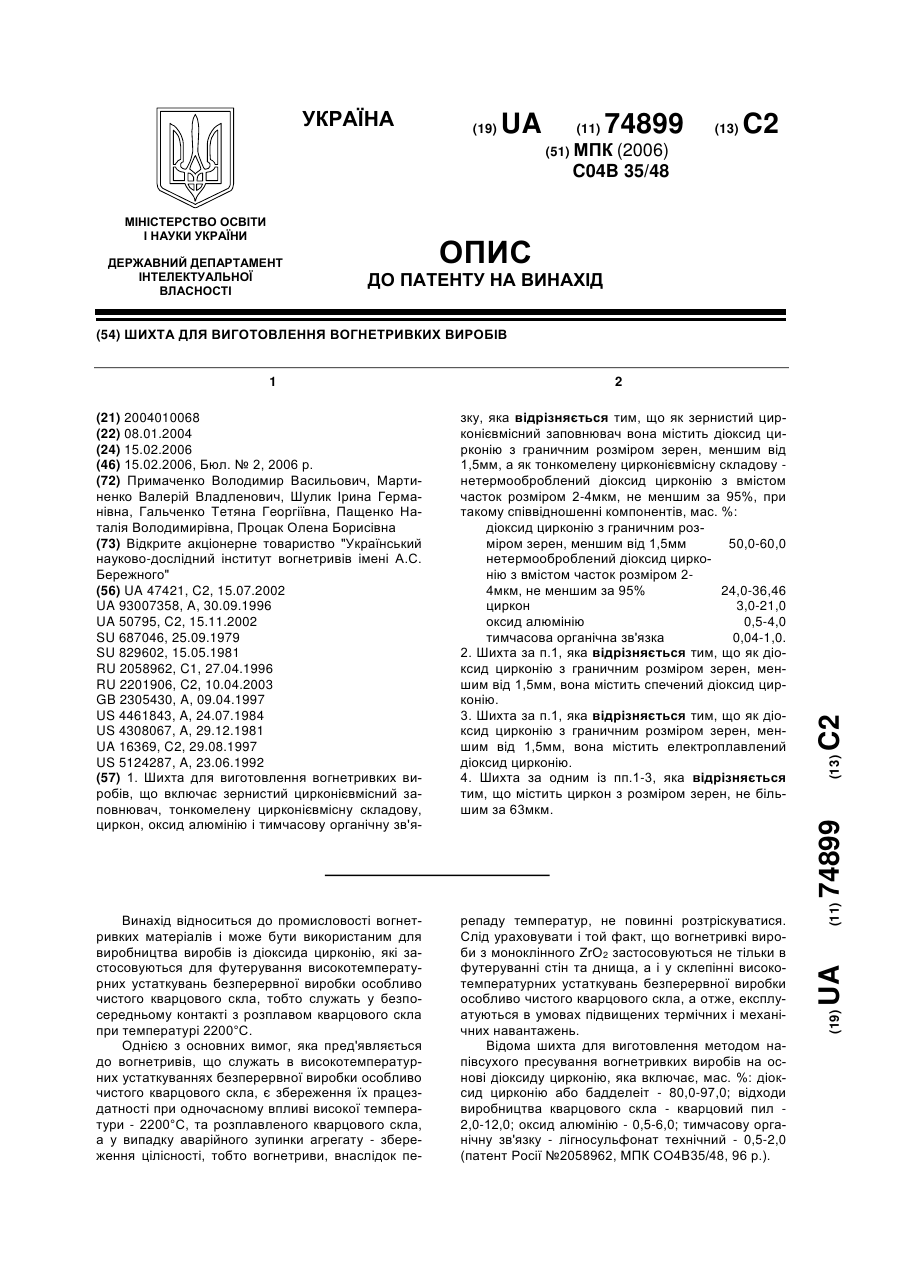

Номер патенту: 74899

Опубліковано: 15.02.2006

Автори: Шулик Ірина Германівна, Примаченко Володимир Васильович, Гальченко Тетяна Георгіївна, Мартиненко Валерій Владленович, Процак Олена Борисівна, Пащенко Наталія Володимирівна

МПК: C04B 35/482, C04B 35/48

Мітки: виготовлення, виробів, вогнетривких, шихта

Формула / Реферат:

1. Шихта для виготовлення вогнетривких виробів, що включає зернистий цирконієвмісний заповнювач, тонкомелену цирконієвмісну складову, циркон, оксид алюмінію і тимчасову органічну зв'язку, яка відрізняється тим, що як зернистий цирконієвмісний заповнювач вона містить діоксид цирконію з граничним розміром зерен, меншим від 1,5 мм, а як тонкомелену цирконієвмісну складову - нетермооброблений діоксид цирконію з вмістом часток розміром 2-4 мкм, не...

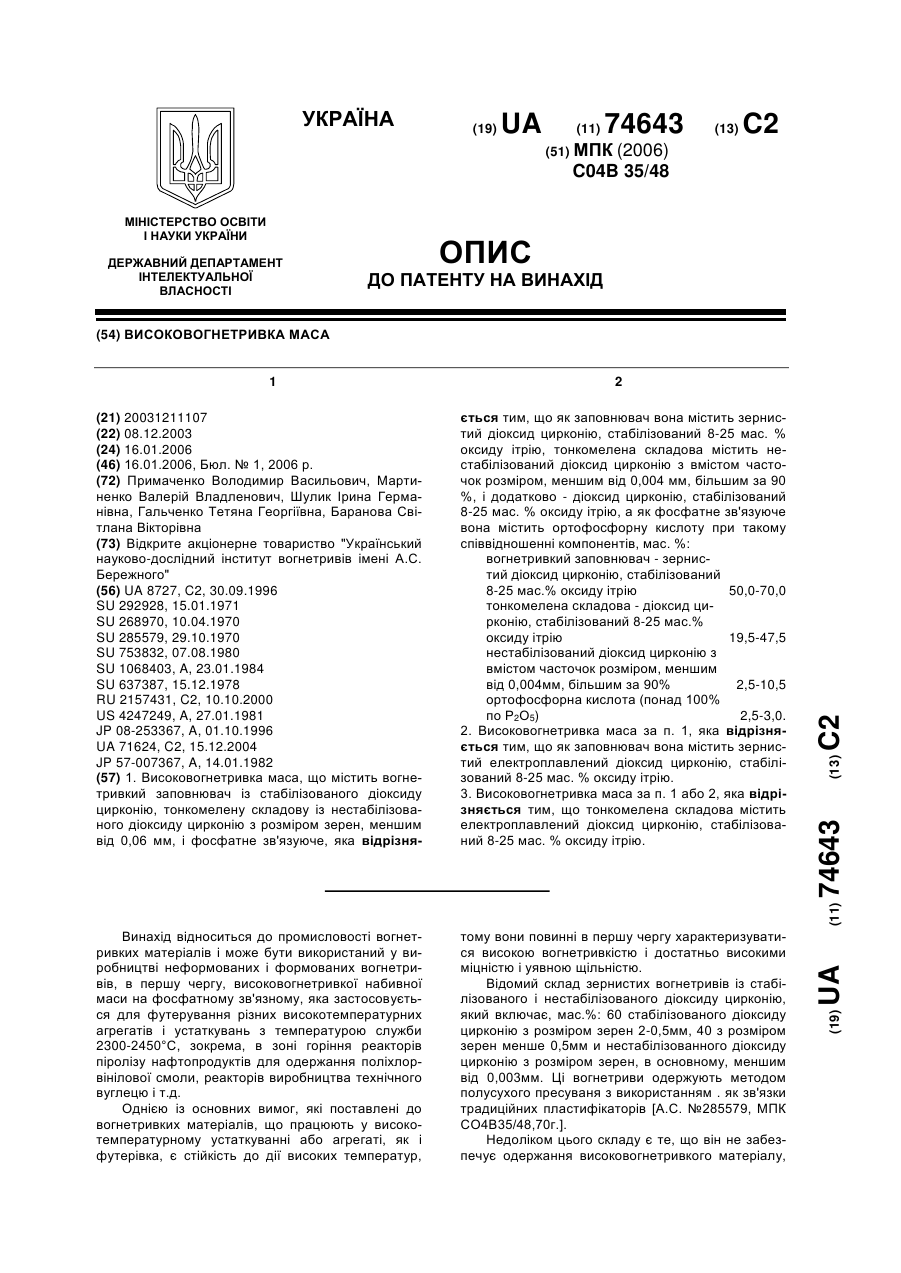

Номер патенту: 74643

Опубліковано: 16.01.2006

Автори: Гальченко Тетяна Георгіївна, Мартиненко Валерій Владленович, Шулик Ірина Германівна, Примаченко Володимир Васильович, Баранова Світлана Вікторівна

МПК: C04B 35/48, C04B 35/482

Мітки: високовогнетривка, маса

Формула / Реферат:

1. Високовогнетривка маса, що містить вогнетривкий заповнювач із стабілізованого діоксиду цирконію, тонкомелену складову із нестабілізованого діоксиду цирконію з розміром зерен, меншим від 0,06 мм, і фосфатне зв'язуюче, яка відрізняється тим, що як заповнювач вона містить зернистий діоксид цирконію, стабілізований 8-25 мас. % оксиду ітрію, тонкомелена складова містить нестабілізований діоксид цирконію з вмістом часточок розміром, меншим від...

Номер патенту: 74190

Опубліковано: 15.11.2005

Автори: Орєхова Галина Петрівна, Шулик Ірина Германівна, Гальченко Тетяна Георгіївна, Караулов Анатолій Григорович

МПК: C23C 4/10, C04B 35/48, C01G 25/00 ...

Мітки: діоксиду, спосіб, плазмового, цирконію, напилення, стабілізованого, електроплавленого, виготовлення, порошку

Формула / Реферат:

1. Спосіб виготовлення електроплавленого порошку стабілізованого діоксиду цирконію для плазмового напилення, який включає змішування порошків діоксиду цирконію і стабілізувальної добавки, плавлення суміші, подрібнення електроплавленого матеріалу, його розсів, електромагнітну сепарацію, який відрізняється тим, що електроплавлений матеріал після електромагнітної сепарації додатково піддають гідрокласифікації з введенням 0,01-0,075 %...

Номер патенту: 9420

Опубліковано: 15.09.2005

Автори: Кравчик Костянтин Вікторович, В'юнов Олег Іванович, Пашкова Олена Володимирівна, Білоус Анатолій Григорович

МПК: C04B 35/48, C04B 35/486

Мітки: киснепровідний, керамічний, діоксиду, матеріал, цирконію, основі

Формула / Реферат:

Керамічний киснепровідний матеріал на основі диоксиду цирконію, який містить оксиди цирконію, ітрію і церію, який відрізняється тим, що додатково містить оксид міді при наступних співвідношеннях компонентів, мол. %:ZrO2      85-92,5Y2О3      2-1CeO2      10-6CuO      3-0,5 i СеО2 : Y2О3 = 3-11; CeO2 + Y2O3 = 7-12.

Номер патенту: 71624

Опубліковано: 15.12.2004

Автори: Кущенко Павло Олександрович, Караулов Анатолій Григорович, Гальченко Тетяна Георгіївна, Примаченко Володимир Васильович, Шулик Ірина Германівна

МПК: C04B 35/48, C04B 35/482

Мітки: цирконію, діоксиду, спосіб, виробів, вогнетривких, виготовлення

Формула / Реферат:

1. Спосіб виготовлення вогнетривких виробів із діоксиду цирконію, який включає приготування сировинної суміші моноклінного діоксиду цирконію і стабілізуючої добавки оксиду ітрію, стабілізацію моноклінного діоксиду цирконію, одержання складових компонентів формувальної шихти - зернистих порошків кубічного діоксиду цирконію і тонкомеленої складової із кубічного діоксиду цирконію, формування, сушіння і випал, який відрізняється тим, що при...

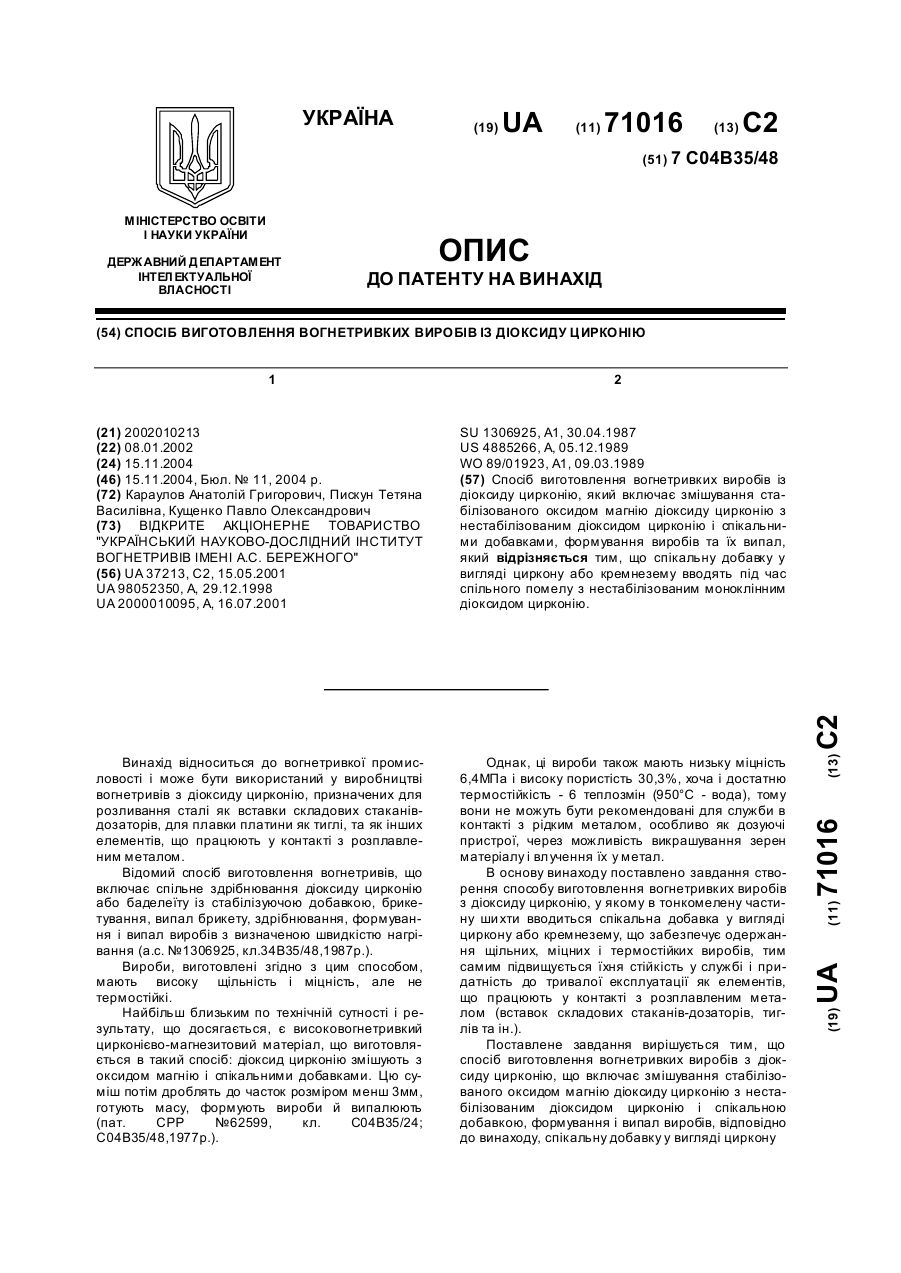

Номер патенту: 71016

Опубліковано: 15.11.2004

Автори: Караулов Анатолій Григорович, Пискун Тетяна Василівна, Кущенко Павло Олександрович

МПК: C04B 35/48

Мітки: діоксиду, спосіб, виробів, вогнетривких, цирконію, виготовлення

Формула / Реферат:

Спосіб виготовлення вогнетривких виробів із діоксиду цирконію, який включає змішування стабілізованого оксидом магнію діоксиду цирконію з нестабілізованим діоксидом цирконію і спікальними добавками, формування виробів та їх випал, який відрізняється тим, що спікальну добавку у вигляді циркону або кремнезему вводять під час спільного помелу з нестабілізованим моноклінним діоксидом цирконію.

Номер патенту: 50795

Опубліковано: 15.11.2002

Автори: Макгаррі Чарльз Ніколас, Джуігоні Жак Маріус Луіс, Джордж Ерік Террі Джеордже

МПК: C04B 35/48, C03B 5/00, C04B 35/482 ...

Мітки: одержання, цирконію, нього, формованих, двоокису, виробів, спечений, циркону, основі, матеріал, спосіб

Формула / Реферат:

1. Спечений матеріал, який відрізняється тим, що його отримують з шихти, яка містить від 5 до 40 мас.% циркону і тим, що він має наступний хімічний склад, мас.% : ZrO2+HfO2 82-96 SiO2 1,7-14 ТіО2 0,2-3 Y2O3 0,4-5 Аl2O3 0,2-2,5 решта <1. ...

Номер патенту: 47421

Опубліковано: 15.07.2002

Автори: Чуднова Наталія Михайлівна, Пащенко Наталія Володимирівна, Караулов Анатолій Григорович, Гальченко Тетяна Георгіївна

МПК: C04B 35/48

Мітки: виробів, цирконію, вогнетривких, виготовлення, шихта, основі, діоксиду

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів на основі діоксиду цирконію, яка включає технічний діоксид цирконію або баделеіт, домішку, що містить кремнезем, оксид алюмінію та тимчасову органічну зв’язку, яка відрізняться тим, що як домішку, що містить кремнезем застосовують відходи переробки мінералів, що містять кварц при такому співвідношенні компонентів, мас.%: Технічний діоксид цирконію або баделеіт ...

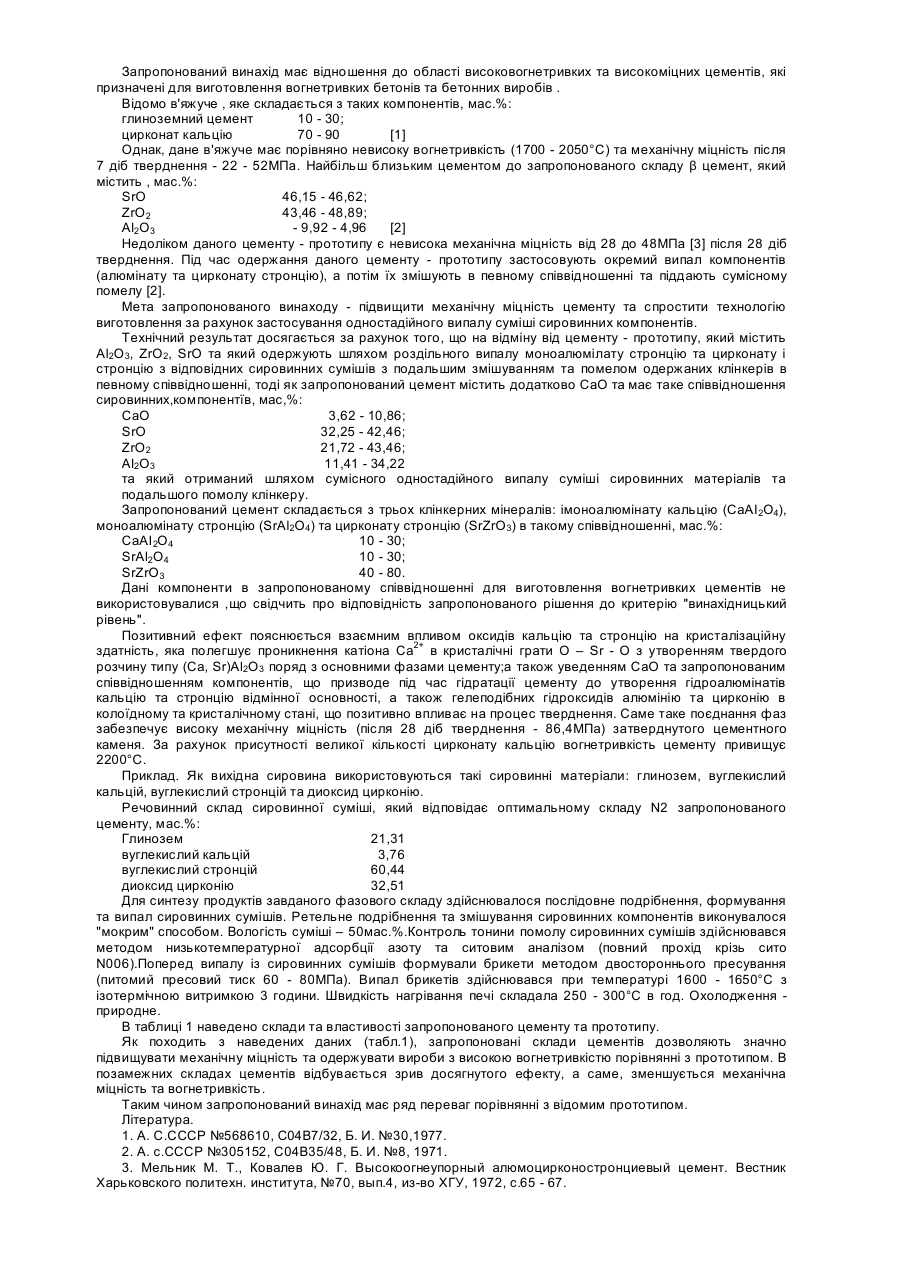

Номер патенту: 45512

Опубліковано: 15.04.2002

Автори: Романовський Олександр Григорович, Шабанова Галина Миколаївна, Ковальов Юрій Савелійович, Проскурня Олена Михайлівна, Бурак Микола Петрович

МПК: C04B 35/48, C04B 35/66

Мітки: в'яжуче

Формула / Реферат:

В'яжуче, що містить оксид стронцію (SrO), оксид алюмінію (Аl2O3), диоксид цирконій (ZrO2), яке відрізняється тим, що воно додатково містить оксид кальцію (СаО), при наступному співвідношенні, мас.%: оксид кальцію (СаО) 3,62-10,86 оксид алюмінію (Аl2O3) 11,41-34,22 оксид стронцію (SrO) 32,25-42,46 диоксид цирконію (ZrO2) ...

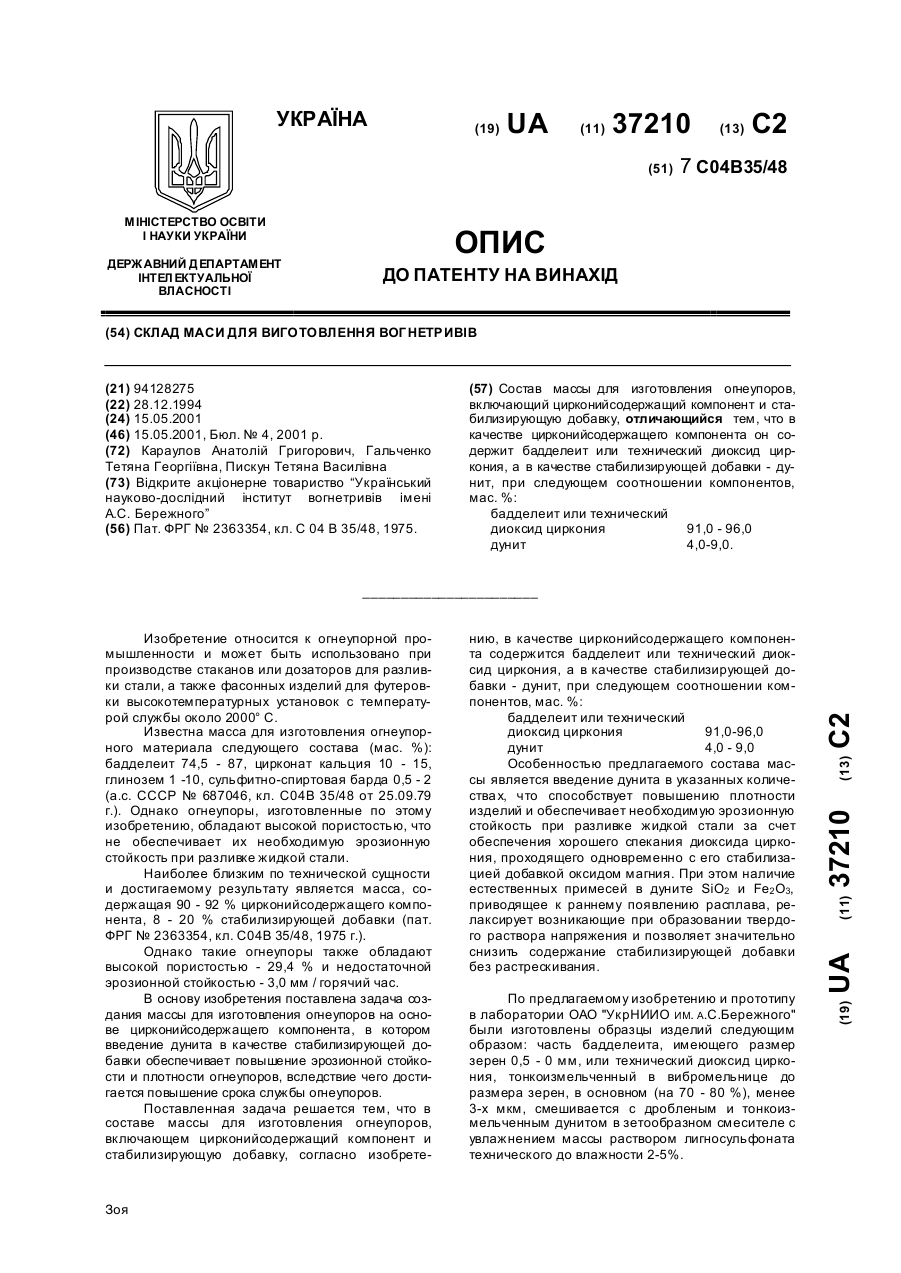

Номер патенту: 37210

Опубліковано: 15.05.2001

Автори: Пискун Тетяна Василівна, Караулов Анатолій Григорович, Гальченко Тетяна Георгіївна

МПК: C04B 35/48

Мітки: склад, маси, виготовлення, вогнетривів

Формула / Реферат:

Состав массы для изготовления огнеупоров, включающий цирконий содержащий компонент и стабилизирующую добавку, отличающийся тем, что в качестве цирконий содержащего компонента он содержит бадделеит или технический диоксид циркония, а в качестве стабилизирующей добавки – дунит, при следующем соотношении компонентов, мас. %:бадделеит или техническийдиоксид циркония                                            ...

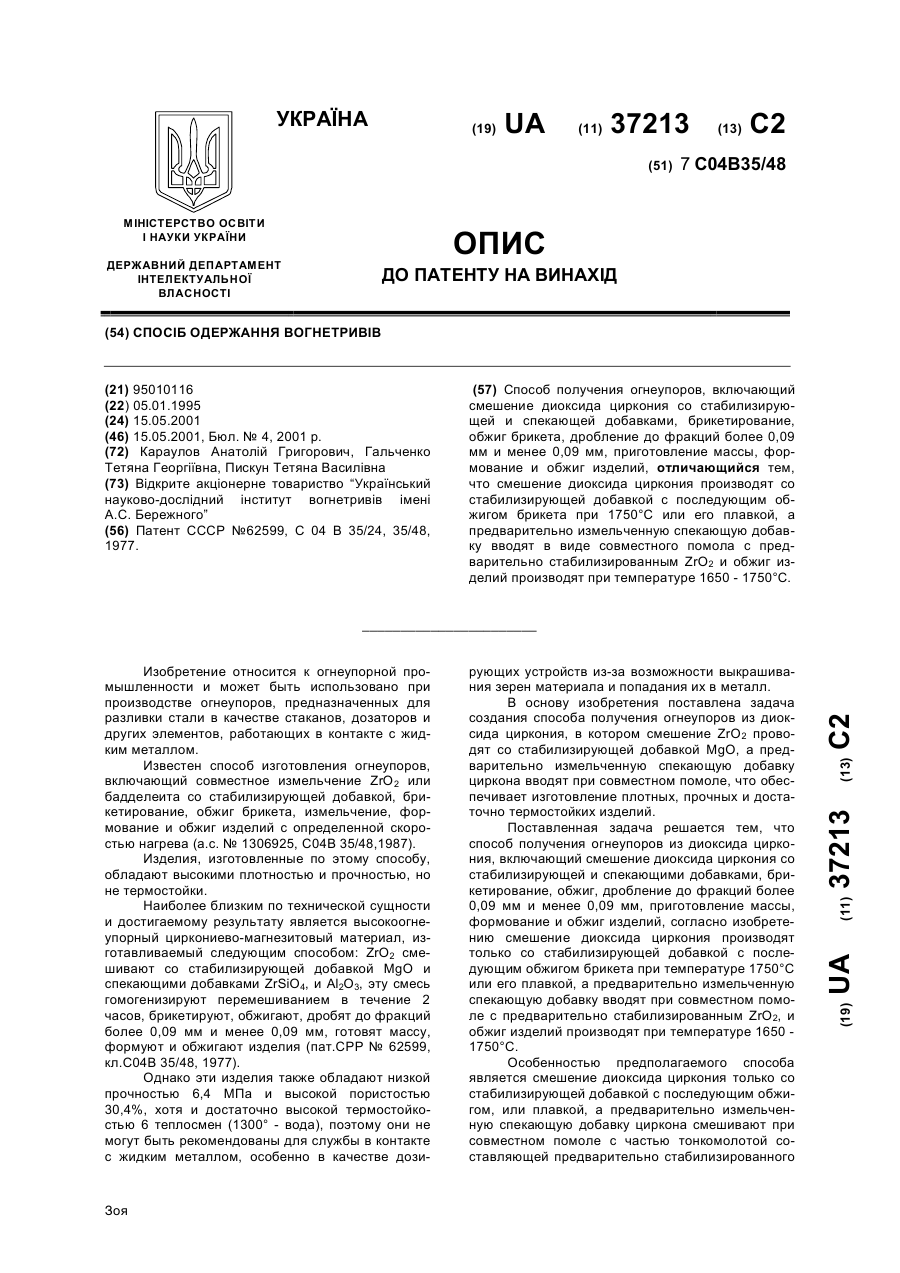

Номер патенту: 37213

Опубліковано: 15.05.2001

Автори: Гальченко Тетяна Георгіївна, Караулов Анатолій Григорович, Пискун Тетяна Василівна

МПК: C04B 35/48

Мітки: спосіб, одержання, вогнетривів

Формула / Реферат:

Способ получения огнеупоров, включающий смешение диоксида циркония со стабилизирующей и спекающей добавками, брикетирование, обжиг брикета, дробление до фракций более 0,09 мм и менее 0,09 мм, приготовление массы, формование и обжиг изделий, отличающийся тем, что смешение диоксида циркония производят со стабилизирующей добавкой с последующим обжигом брикета при 17500С или его плавкой, а предварительно измельченную спекающую добавку вводят в...

Номер патенту: 18390

Опубліковано: 25.12.1997

Автори: Усатіков Іван Федорович, Гальченко Тетяна Георгіївна, Шулик Ірина Германівна, Чуднова Наталія Михайлівна

МПК: C04B 35/04, C04B 35/622, C04B 35/48 ...

Мітки: спосіб, виробів, цирконієвих, виготовлення

Формула / Реферат:

Способ изготовления циркониевых изделий путем получения стабилизированного диоксида циркония, измельчения его, покрытия зерен полученного циркониевого наполнителя смесью технического лигносульфоната и метилцеллюлозы, прессования заготовок и их обжига, отличающийся тем, что стабилизированный диоксид циркония получают плавлением последнего со смесью стабилизаторов  и  в соотношении от 1 : 23 до 10 : 17, для покрытия зерен стабилизированного...

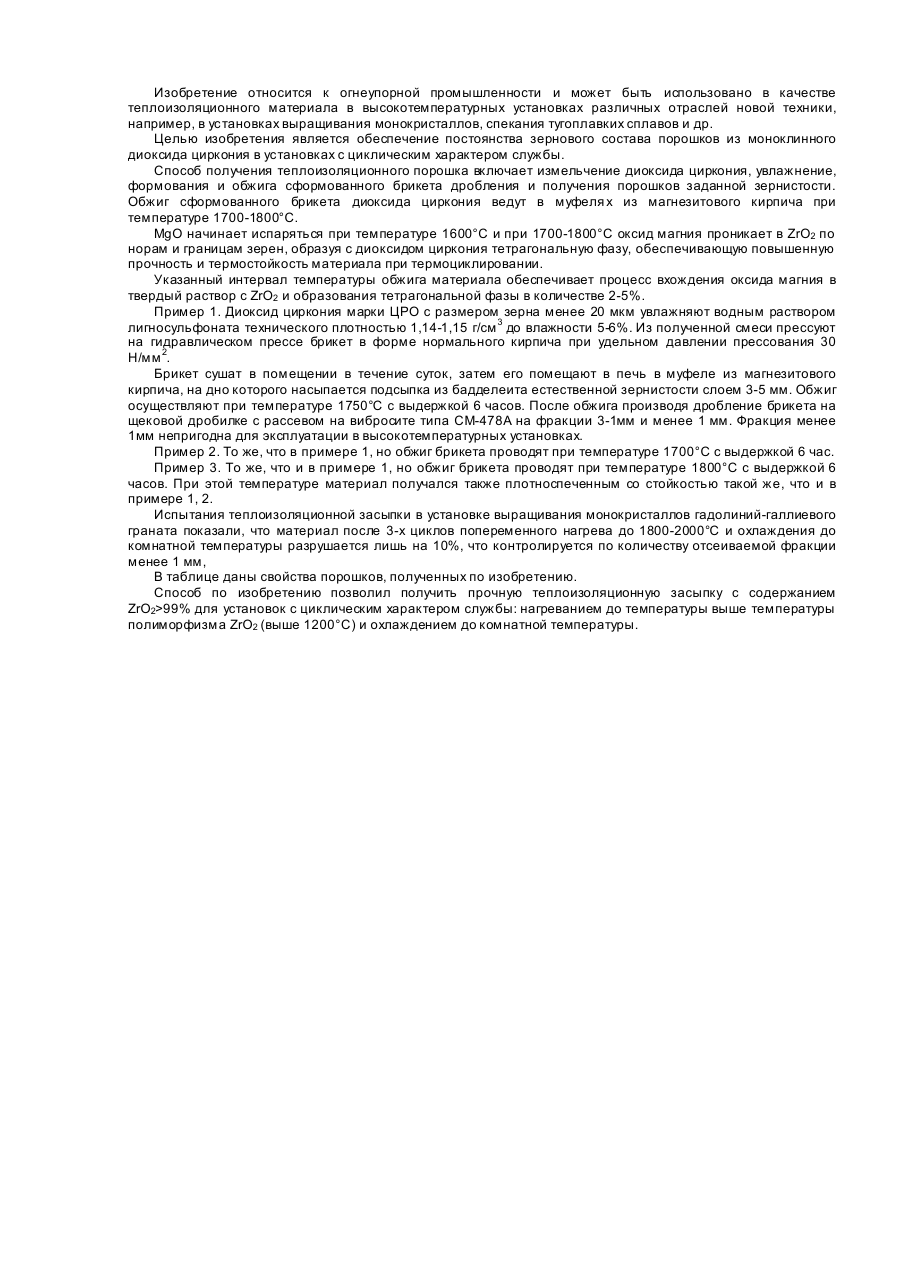

Номер патенту: 19248

Опубліковано: 25.12.1997

Автори: Шляхова Тамара Михайлівна, Зоз Олена Іванівна, Данієлян Едуард Рубєновіч, Князєв Станіслав Ніколаєвіч, Караулов Анатолій Григорович, Усатіков Іван Федорович

МПК: C04B 35/48

Мітки: спосіб, порошку, виготовлення, теплоізоляційного

Формула / Реферат:

Изобретение относится к огнеупорной промышленности и может быть использовано в качестве теплоизоляционного материала в высокотемпературных установках различных отраслей новой техники, например, в установках выращивания монокристаллов, спекания тугоплавких сплавов и др.Целью изобретения является обеспечение постоянства зернового состава порошков из моноклинного диоксида циркония в установках с циклическим характером службы.Способ...

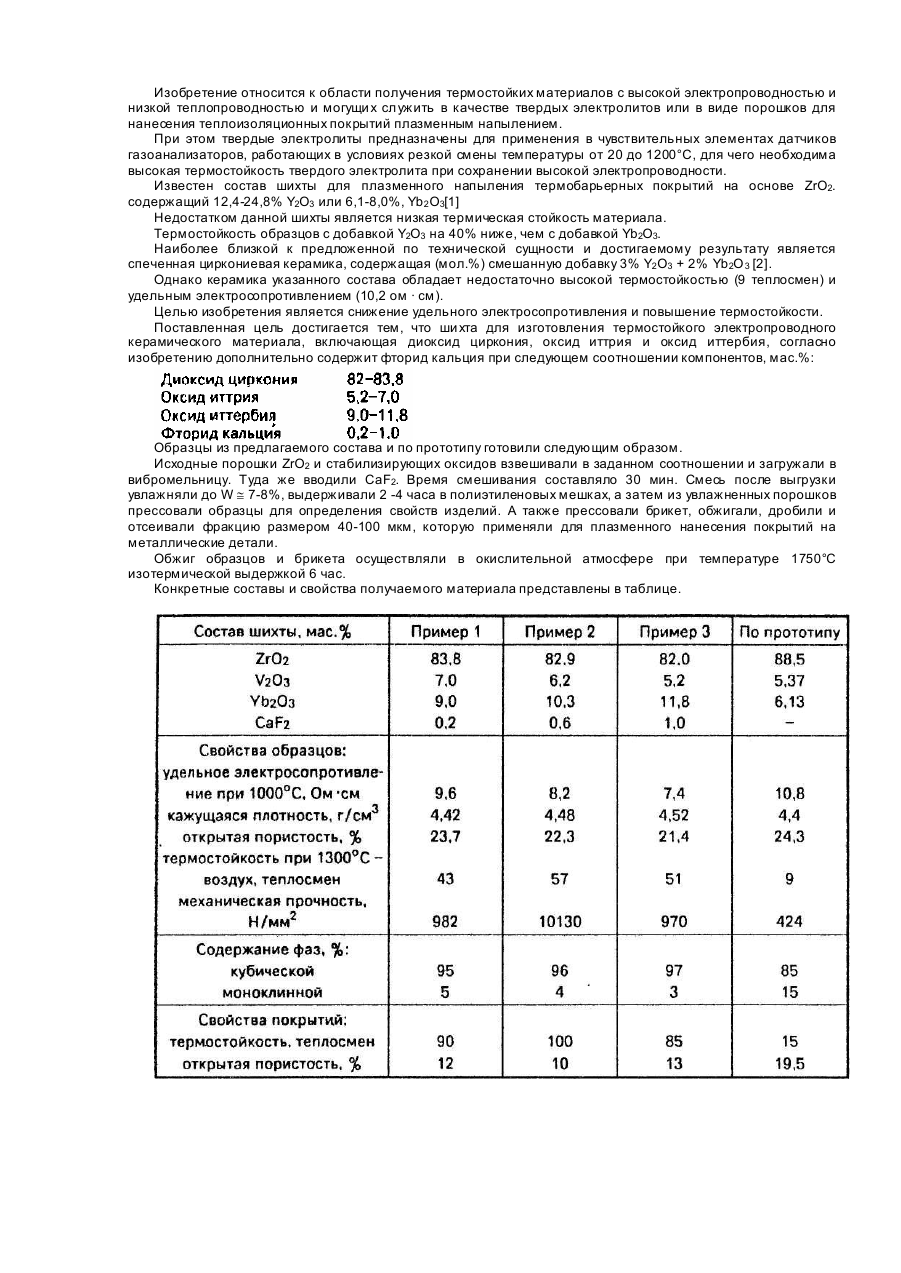

Номер патенту: 19245

Опубліковано: 25.12.1997

Автори: Орєхова Галина Петрівна, Баранова Світлана Вікторовна, Гавриш Алла Мефодіївна, Шляхова Тамара Михайлівна, Олексієнко Лідія Сергіївна

МПК: C04B 35/48

Мітки: електропровідного, матеріалу, шихта, керамічного, виготовлення, термостійкого

Формула / Реферат:

Шихта для изготовления термостойкого электропроводного керамического материала, включающая диоксид циркония, оксид иттрия и оксид иттербия, отличающаяся тем, что она дополнительно содержит фторид кальция при следующем соотношении компонентов, мас.%:

Номер патенту: 21050

Опубліковано: 07.10.1997

Автори: Мельник Юрій Михайлович, Шабанова Галина Миколаївна

МПК: C04B 35/48, C04B 35/195, C04B 35/16 ...

Мітки: суміш, бетонна

Формула / Реферат:

Бетонная смесь, включающая алюминаты, силикаты, ферриты и цирконаты бария, отличающаяся тем, что она дополнительно содержит бороалюминаты бария при следующем соотношении компонентов, мас.%:

Номер патенту: 16369

Опубліковано: 29.08.1997

Автори: Дергапуцька Лариса Олександрівна, Субочев Іван Григорович, Саєнко Євген Петрович, Єрьомін Ірина Вікторівна

МПК: C04B 35/48

Мітки: гранул, порожнистих, шихта, одержання

Формула / Реферат:

Шихта для получения полых гранул, включающая 2г0^, Са0 и по крайней мере один окисел из группы 5102, ТіО^ A1^Оз, отличающаяся тем, что, с целью снижения плотности и теплопроводности, а также повышения прочности гранул, она дополнительно содержит М^О при следующем соотношении компонентов, мае. %: ZrO2                        91,5-94,5 СаO                        4,5-6,5 По крайней мере один окисел из группы:SiO2, TiO2,...

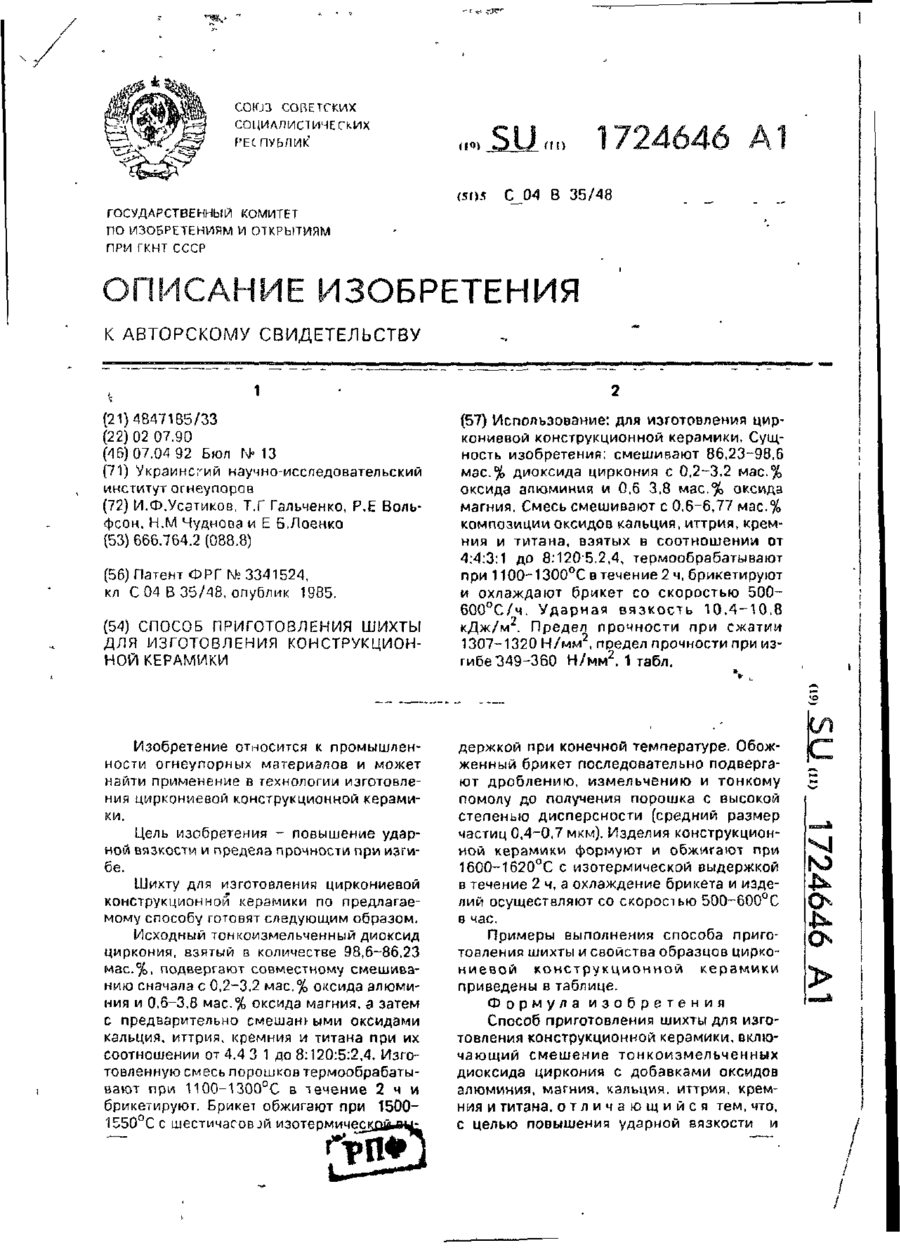

Номер патенту: 16349

Опубліковано: 29.08.1997

Автори: Гальченко Тетяна Георгиівна, Чуднова Наталія Михайлівна, Вольфсон Розалія Евсеєвна, Усатіков Іван Федорович, Лоенко Олена Борисівна

МПК: C04B 35/64, C04B 35/48

Мітки: шихти, приготування, кераміки, виготовлення, спосіб, конструкційної

Формула / Реферат:

Способ приготовления шихты для изготовления конструкционной керамики, включающий смешение тонкоизмельченных диоксида циркония с добавками оксидов алюминия, магния, кальция, иттрия, кремния и титана, отличающийся тем, что, с целью повышения ударной вязкости и предела прочности при изгибе, сначала смешивают 86,23-98,6 мас.% диоксида циркония с 0,2-3,2 мас.% оксида алюминия и 0,6-3,8 мас.% оксида магния, а затем с 0,6-6,77 мас.% предварительно...

Номер патенту: 8717

Опубліковано: 30.09.1996

Автори: Усатіков Іван Федорович, Коростельов Виктор Олексійович, Піскун Тетяна Васильовна, Караулов Анатолій Григорович, Михальчук Неоніла Михайлівна

МПК: C04B 35/482, C04B 35/48

Мітки: вогнетривка, маса

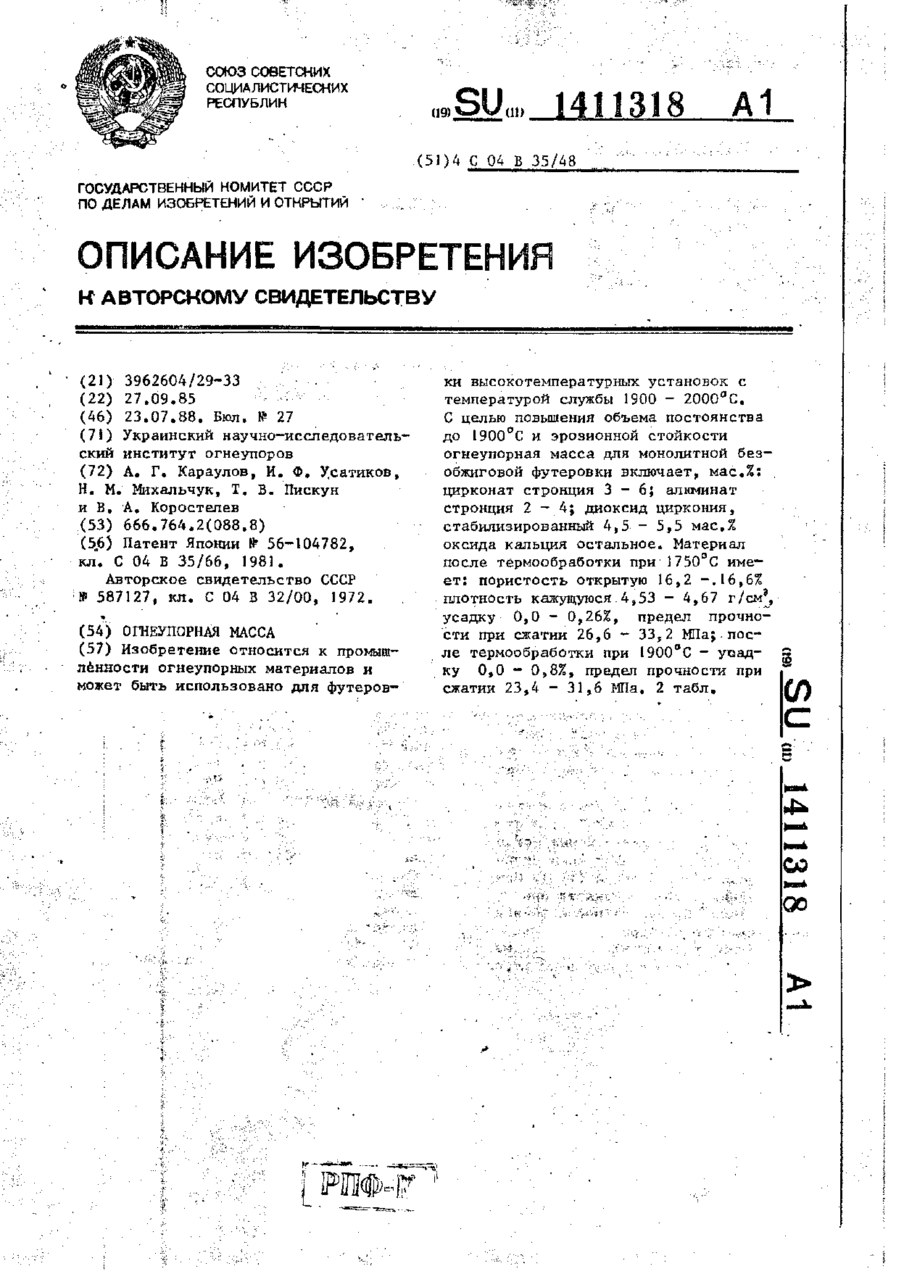

Формула / Реферат:

Огнеупорная масса для монолитной безобжи­говой футеровки, включающая диоксид циркония, стабилизированный 4,5-5,5 мас.% оксида каль­ция, цирконат и алюминат щелочноземельного элемента, отличающаяся тем, что, с целью повы­шения объемопостоянства до 1900°С и эрозионной стойкости, она содержит цирконат и алюминат стронция при следующем соотношении компонен­тов, мас.%:Цирконат стронция...

Номер патенту: 8722

Опубліковано: 30.09.1996

Автори: Немих Анатолій Никифорович, Ушаков Валерій Костянтинович, Усатіков Іван Федорович, Семенов Анатолій Олександрович, Пискун Тетяна Василівна, Караулов Анатолій Григорович, Родіонов Валерій Вікторович, Редько Григорій Степанович, Баранов Генадій Васильович

МПК: C04B 35/48, C04B 35/482

Мітки: шихта, матеріалу, вогнетривкого, виготовлення

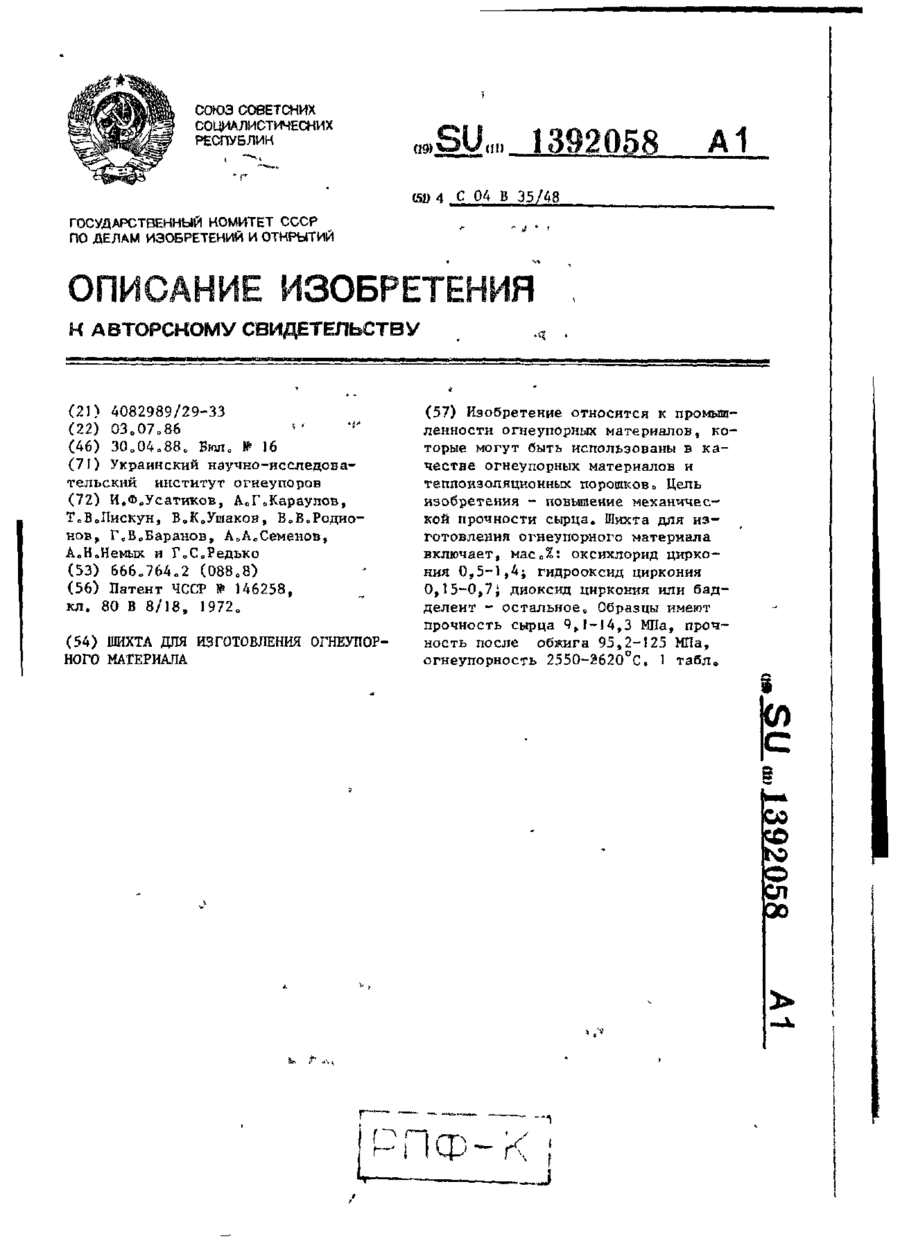

Формула / Реферат:

Шихта для изготовления огнеупорного мате­риала, включающая диоксид циркония или бадделеит и оксихлорид циркония, отличающаяся тем, что, с целью повышения механической прочности сырца, она дополнительно содержит гидрооксид циркония при следующем соотношении компонен­тов, мас.%:Оксихлорид циркония                     0,5-1,4Гидрооксид циркония                     0,15-0,7Диоксид циркония или бадделеит Остальное.
