Гичкозрізувальний пристрій
Номер патенту: 41451
Опубліковано: 25.05.2009
Автори: Середа Леонід Павлович, Осуховський Володимир Михайлович, Кравченко Іван Євграфович
Формула / Реферат
Гичкозрізувальний пристрій, що містить раму з опорними колесами, на якій закріплені та механічно зв'язані між собою вертикальні гичковидаляючі робочі органи з похилими лопатками та різальними ножами, розташовані позаду та спереду гичковидаляючих робочих органів щитки, який відрізняється тим, що привід кожного гичковидаляючого робочого органу здійснюється від окремого гідродвигуна, а величина зазору між поверхнею обертання гичковидаляючого робочого органу та переднім щитком є більшою, ніж величина зазору між поверхнею гичковидаляючого робочого органу та заднім щитком.
Текст

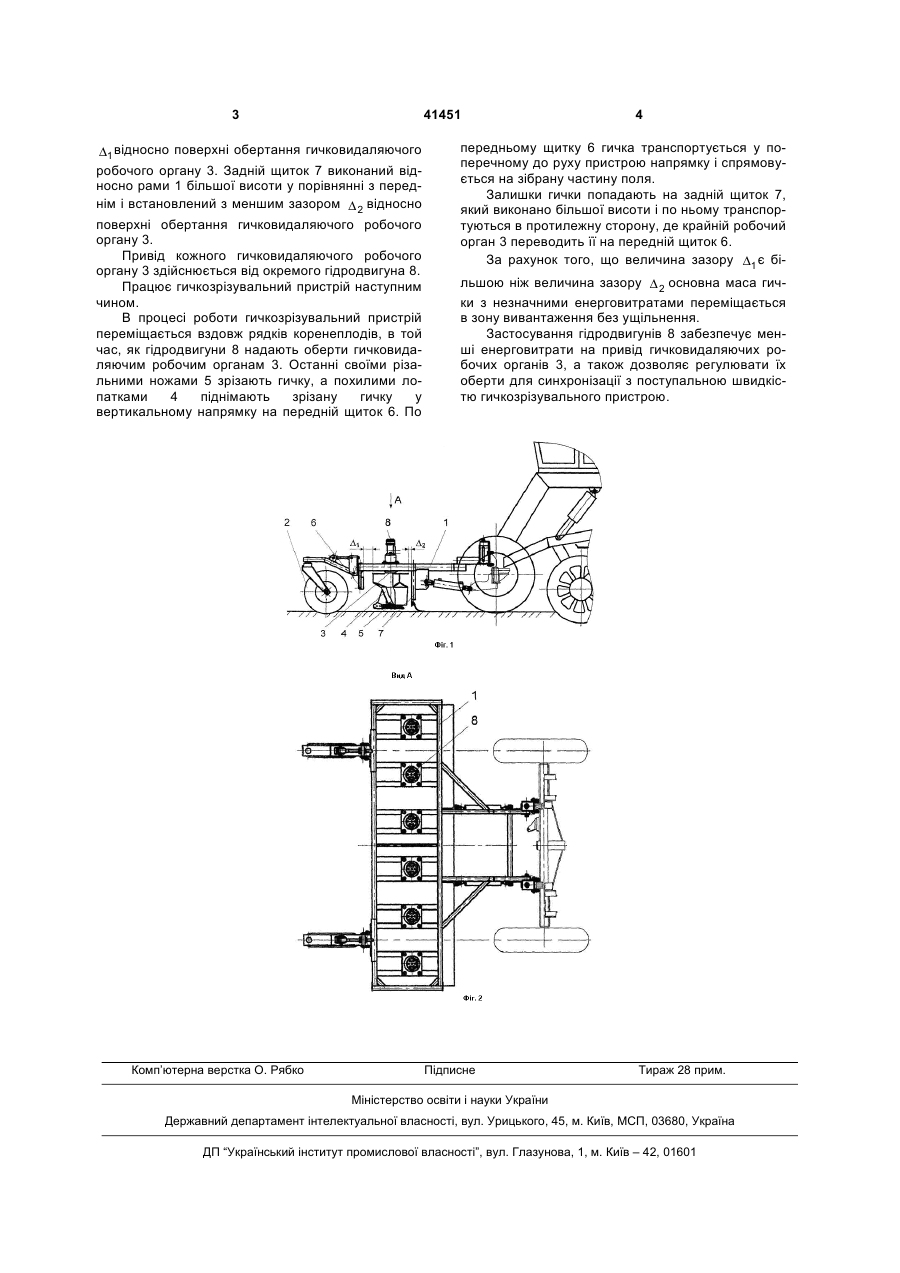

Гичкозрізувальний пристрій, що містить раму з опорними колесами, на якій закріплені та механіч 3 41451 ∆1 відносно поверхні обертання гичковидаляючого робочого органу 3. Задній щиток 7 виконаний відносно рами 1 більшої висоти у порівнянні з переднім і встановлений з меншим зазором ∆ 2 відносно поверхні обертання гичковидаляючого робочого органу 3. Привід кожного гичковидаляючого робочого органу 3 здійснюється від окремого гідродвигуна 8. Працює гичкозрізувальний пристрій наступним чином. В процесі роботи гичкозрізувальний пристрій переміщається вздовж рядків коренеплодів, в той час, як гідродвигуни 8 надають оберти гичковидаляючим робочим органам 3. Останні своїми різальними ножами 5 зрізають гичку, а похилими лопатками 4 піднімають зрізану гичку у вертикальному напрямку на передній щиток 6. По Комп’ютерна верстка О. Рябко 4 передньому щитку 6 гичка транспортується у поперечному до руху пристрою напрямку і спрямовується на зібрану частину поля. Залишки гички попадають на задній щиток 7, який виконано більшої висоти і по ньому транспортуються в протилежну сторону, де крайній робочий орган 3 переводить її на передній щиток 6. За рахунок того, що величина зазору ∆1 є більшою ніж величина зазору ∆ 2 основна маса гички з незначними енерговитратами переміщається в зону вивантаження без ущільнення. Застосування гідродвигунів 8 забезпечує менші енерговитрати на привід гичковидаляючих робочих органів 3, а також дозволяє регулювати їх оберти для синхронізації з поступальною швидкістю гичкозрізувального пристрою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTop cutter
Автори англійськоюSereda Leonid Pavlovych, Kravchenko Ivan Yehrafovych, Osukhovskyi Volodymyr Mykhailovych
Назва патенту російськоюБотвосрезающее устройство
Автори російськоюСереда Леонид Павлович, Кравченко Иван Евграфович, Осуховский Владимир Михайлович
МПК / Мітки
МПК: A01D 23/02
Мітки: пристрій, гичкозрізувальний
