Машина для очищення зерна

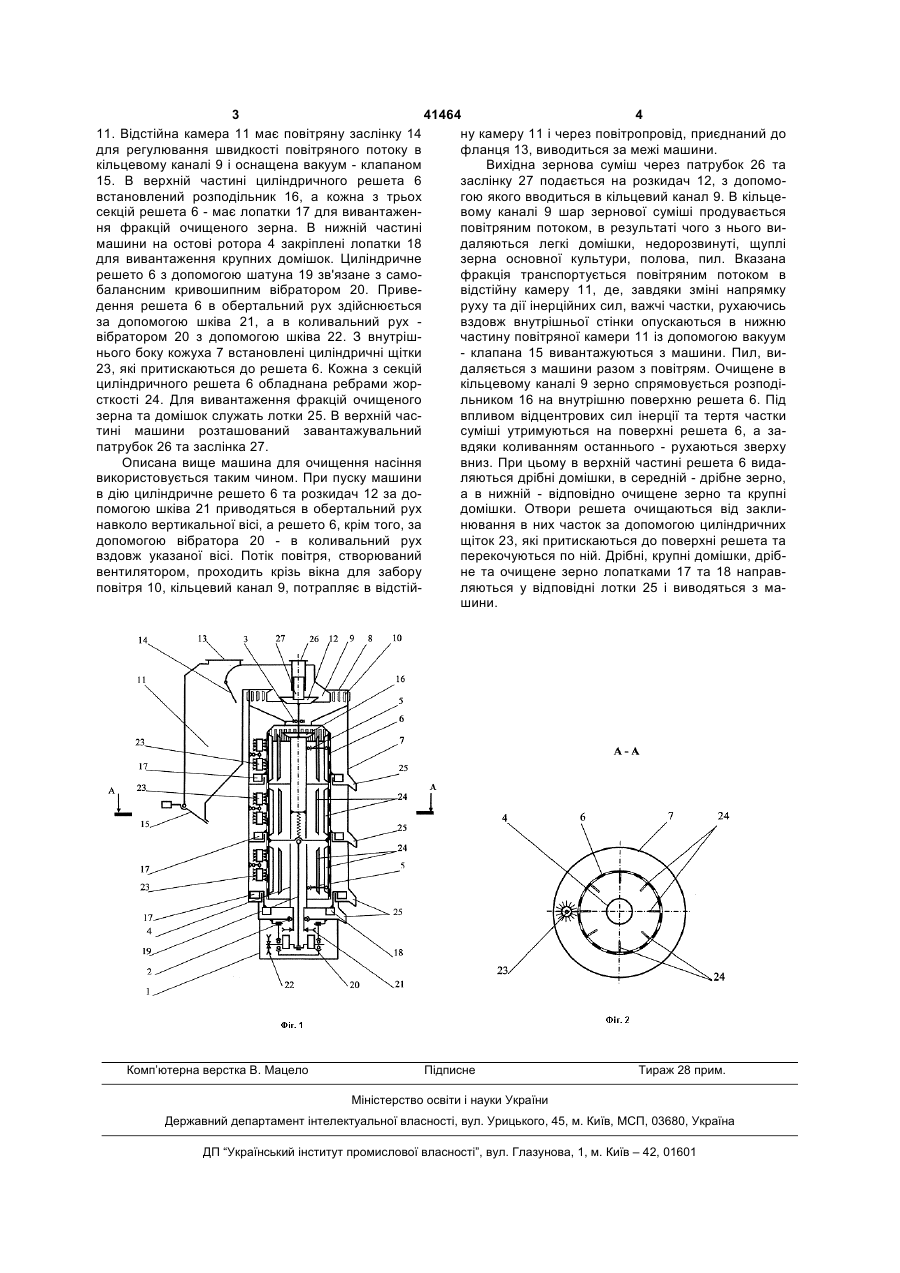

Машина для очищення зерна, що включає поміщений в кожух вібровідцентровий решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій та приводи, яка відрізняється тим, що циліндричне решето обладнане ребрами жорсткості. (19) (21) u200814305 (22) 12.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ, UA (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 41464 4 11. Відстійна камера 11 має повітряну заслінку 14 ну камеру 11 і через повітропровід, приєднаний до для регулювання швидкості повітряного потоку в фланця 13, виводиться за межі машини. кільцевому каналі 9 і оснащена вакуум - клапаном Вихідна зернова суміш через патрубок 26 та 15. В верхній частині циліндричного решета 6 заслінку 27 подається на розкидач 12, з допомовстановлений розподільник 16, а кожна з трьох гою якого вводиться в кільцевий канал 9. В кільцесекцій решета 6 - має лопатки 17 для вивантаженвому каналі 9 шар зернової суміші продувається ня фракцій очищеного зерна. В нижній частині повітряним потоком, в результаті чого з нього вимашини на остові ротора 4 закріплені лопатки 18 даляються легкі домішки, недорозвинуті, щуплі для вивантаження крупних домішок. Циліндричне зерна основної культури, полова, пил. Вказана решето 6 з допомогою шатуна 19 зв'язане з самофракція транспортується повітряним потоком в балансним кривошипним вібратором 20. Привевідстійну камеру 11, де, завдяки зміні напрямку дення решета 6 в обертальний рух здійснюється руху та дії інерційних сил, важчі частки, рухаючись за допомогою шківа 21, а в коливальний рух вздовж внутрішньої стінки опускаються в нижню вібратором 20 з допомогою шківа 22. З внутрішчастину повітряної камери 11 із допомогою вакуум нього боку кожуха 7 встановлені циліндричні щітки - клапана 15 вивантажуються з машини. Пил, ви23, які притискаються до решета 6. Кожна з секцій даляється з машини разом з повітрям. Очищене в циліндричного решета 6 обладнана ребрами жоркільцевому каналі 9 зерно спрямовується розподісткості 24. Для вивантаження фракцій очищеного льником 16 на внутрішню поверхню решета 6. Під зерна та домішок служать лотки 25. В верхній часвпливом відцентрових сил інерції та тертя частки тині машини розташований завантажувальний суміші утримуються на поверхні решета 6, а запатрубок 26 та заслінка 27. вдяки коливанням останнього - рухаються зверху Описана вище машина для очищення насіння вниз. При цьому в верхній частині решета 6 видавикористовується таким чином. При пуску машини ляються дрібні домішки, в середній - дрібне зерно, в дію циліндричне решето 6 та розкидач 12 за доа в нижній - відповідно очищене зерно та крупні помогою шківа 21 приводяться в обертальний рух домішки. Отвори решета очищаються від заклинавколо вертикальної вісі, а решето 6, крім того, за нювання в них часток за допомогою циліндричних допомогою вібратора 20 - в коливальний рух щіток 23, які притискаються до поверхні решета та перекочуються по ній. Дрібні, крупні домішки, дрібвздовж указаної вісі. Потік повітря, створюваний не та очищене зерно лопатками 17 та 18 направвентилятором, проходить крізь вікна для забору ляються у відповідні лотки 25 і виводяться з маповітря 10, кільцевий канал 9, потрапляє в відстійшини. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
