Гвинтовий секційний карданний робочий орган
Номер патенту: 18401
Опубліковано: 15.11.2006
Автори: Колісник Олег Анатолійович, Гевко Іван Богданович, Новосад Іван Ярославович
Формула / Реферат
Гвинтовий секційний карданний робочий орган, який виконано у вигляді окремих секцій гвинтових спіралей, втулок, які внутрішніми торцевими поверхнями з’єднані між собою прутками, а секції з’єднані між собою за допомогою шарнірних з’єднань і кардана, при цьому поверхні обертання кожної секції гвинтової спіралі виконані бочкоподібної форми, який відрізняється тим, що у зовнішніх торцевих внутрішніх отворах втулок однієї секції гвинтової спіралі виконано рівномірно по колу вісім глухих півкруглих осьових виїмок, осі яких паралельні між собою, а їх глибина є рівною 2/3 довжини втулки, в які, з можливістю кругового обертання, встановлено чотири кульки, які зі сторони внутрішнього діаметра є в контакті із сферичними виїмками одного кінця кардана, фіксація якого в отворі здійснена стопорним кільцем і лабіринтними ущільнюючими еластичними шайбами з двох сторін кульок, аналогічним способом здійснено з’єднання другого кінця кардана з сусідньою секцією, крім цього радіусні глухі осьові півкруглі виїмки втулок однієї секції зміщені одні від одних на величину 22,5°.
Текст

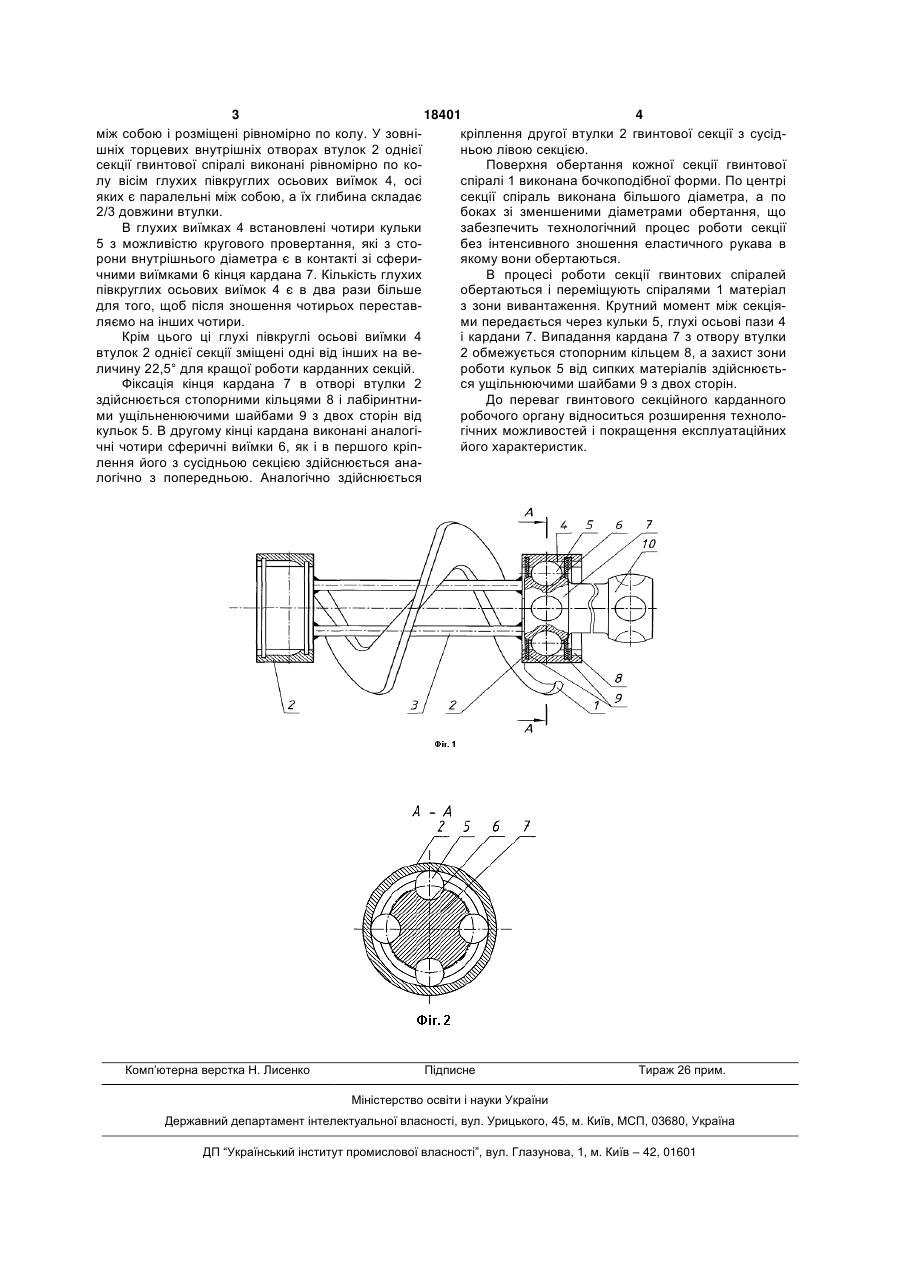

Гвинтовий секційний карданний робочий орган, який виконано у вигляді окремих секцій гвинтових спіралей, втулок, які внутрішніми торцевими поверхнями з’єднані між собою прутками, а секції з’єднані між собою за допомогою шарнірних з’єднань і кардана, при цьому поверхні обертання кожної секції гвинтової спіралі виконані бочкоподібної форми, який відрізняється тим, що у зовніш 3 18401 4 між собою і розміщені рівномірно по колу. У зовнікріплення другої втулки 2 гвинтової секції з сусідшніх торцевих внутрішніх отворах втулок 2 однієї ньою лівою секцією. секції гвинтової спіралі виконані рівномірно по коПоверхня обертання кожної секції гвинтової лу вісім глухих півкруглих осьових виїмок 4, осі спіралі 1 виконана бочкоподібної форми. По центрі яких є паралельні між собою, а їх глибина складає секції спіраль виконана більшого діаметра, а по 2/3 довжини втулки. боках зі зменшеними діаметрами обертання, що В глухих виїмках 4 встановлені чотири кульки забезпечить технологічний процес роботи секції 5 з можливістю кругового провертання, які з стобез інтенсивного зношення еластичного рукава в рони внутрішнього діаметра є в контакті зі сфериякому вони обертаються. чними виїмками 6 кінця кардана 7. Кількість глухих В процесі роботи секції гвинтових спіралей півкруглих осьових виїмок 4 є в два рази більше обертаються і переміщують спіралями 1 матеріал для того, щоб після зношення чотирьох переставз зони вивантаження. Крутний момент між секціяляємо на інших чотири. ми передається через кульки 5, глухі осьові пази 4 Крім цього ці глухі півкруглі осьові виїмки 4 і кардани 7. Випадання кардана 7 з отвору втулки втулок 2 однієї секції зміщені одні від інших на ве2 обмежується стопорним кільцем 8, а захист зони личину 22,5° для кращої роботи карданних секцій. роботи кульок 5 від сипких матеріалів здійснюєтьФіксація кінця кардана 7 в отворі втулки 2 ся ущільнюючими шайбами 9 з двох сторін. здійснюється стопорними кільцями 8 і лабіринтниДо переваг гвинтового секційного карданного ми ущільненюючими шайбами 9 з двох сторін від робочого органу відноситься розширення технолокульок 5. В другому кінці кардана виконані аналогігічних можливостей і покращення експлуатаційних чні чотири сферичні виїмки 6, як і в першого кріпйого характеристик. лення його з сусідньою секцією здійснюється аналогічно з попередньою. Аналогічно здійснюється Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew sectional cardan operating unit
Автори англійськоюHevko Ivan Bohdanovych, Novosad Ivan Yaroslavovych
Назва патенту російськоюВинтовой секционный карданный рабочий орган
Автори російськоюГевко Иван Богданович, Новосад Иван Ярославович
МПК / Мітки
МПК: B65G 33/26
Мітки: карданний, секційний, робочий, гвинтовий, орган
