Спосіб контролю процесу контактного стикового зварювання оплавленням

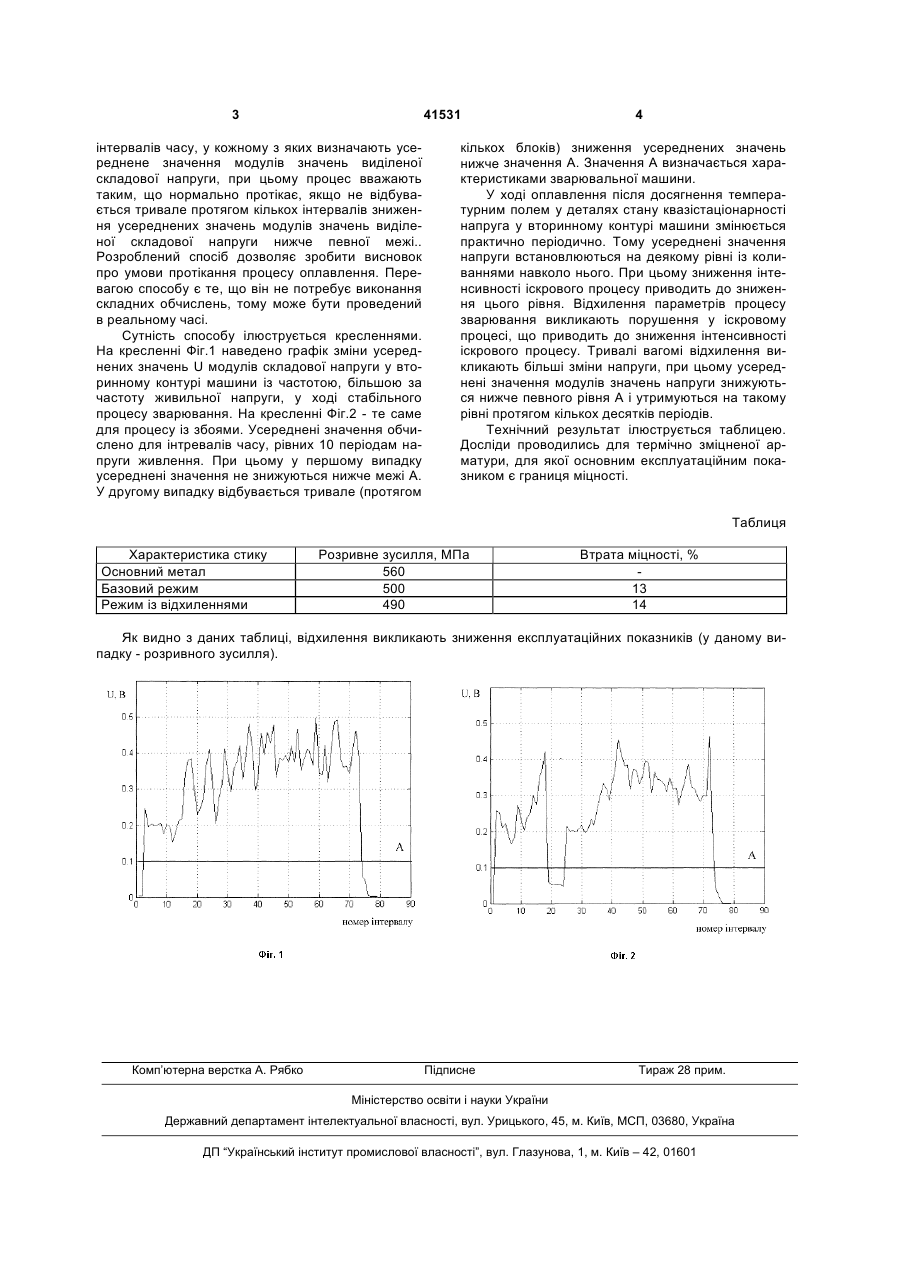

Спосіб контролю процесу контактного стикового зварювання оплавленням, при якому задають програму переміщення рухомого затискача при оплавленні, подають команду на увімкнення осадки, в процесі оплавлення та осадки слідкують за 3 41531 інтервалів часу, у кожному з яких визначають усереднене значення модулів значень виділеної складової напруги, при цьому процес вважають таким, що нормально протікає, якщо не відбувається тривале протягом кількох інтервалів зниження усереднених значень модулів значень виділеної складової напруги нижче певної межі.. Розроблений спосіб дозволяє зробити висновок про умови протікання процесу оплавлення. Перевагою способу є те, що він не потребує виконання складних обчислень, тому може бути проведений в реальному часі. Сутність способу ілюструється кресленнями. На кресленні Фіг.1 наведено графік зміни усереднених значень U модулів складової напруги у вторинному контурі машини із частотою, більшою за частоту живильної напруги, у ході стабільного процесу зварювання. На кресленні Фіг.2 - те саме для процесу із збоями. Усереднені значення обчислено для інтревалів часу, рівних 10 періодам напруги живлення. При цьому у першому випадку усереднені значення не знижуються нижче межі А. У другому випадку відбувається тривале (протягом 4 кількох блоків) зниження усереднених значень нижче значення А. Значення А визначається характеристиками зварювальної машини. У ході оплавлення після досягнення температурним полем у деталях стану квазістаціонарності напруга у вторинному контурі машини змінюється практично періодично. Тому усереднені значення напруги встановлюються на деякому рівні із коливаннями навколо нього. При цьому зниження інтенсивності іскрового процесу приводить до зниження цього рівня. Відхилення параметрів процесу зварювання викликають порушення у іскровому процесі, що приводить до зниження інтенсивності іскрового процесу. Тривалі вагомі відхилення викликають більші зміни напруги, при цьому усереднені значення модулів значень напруги знижуються нижче певного рівня А і утримуються на такому рівні протягом кількох десятків періодів. Технічний результат ілюструється таблицею. Досліди проводились для термічно зміцненої арматури, для якої основним експлуатаційним показником є границя міцності. Таблиця Характеристика стику Основний метал Базовий режим Режим із відхиленнями Розривне зусилля, МПа 560 500 490 Втрата міцності, % 13 14 Як видно з даних таблиці, відхилення викликають зниження експлуатаційних показників (у даному випадку - розривного зусилля). Комп’ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
