Спосіб контролю процесу контактного стикового зварювання оплавленням

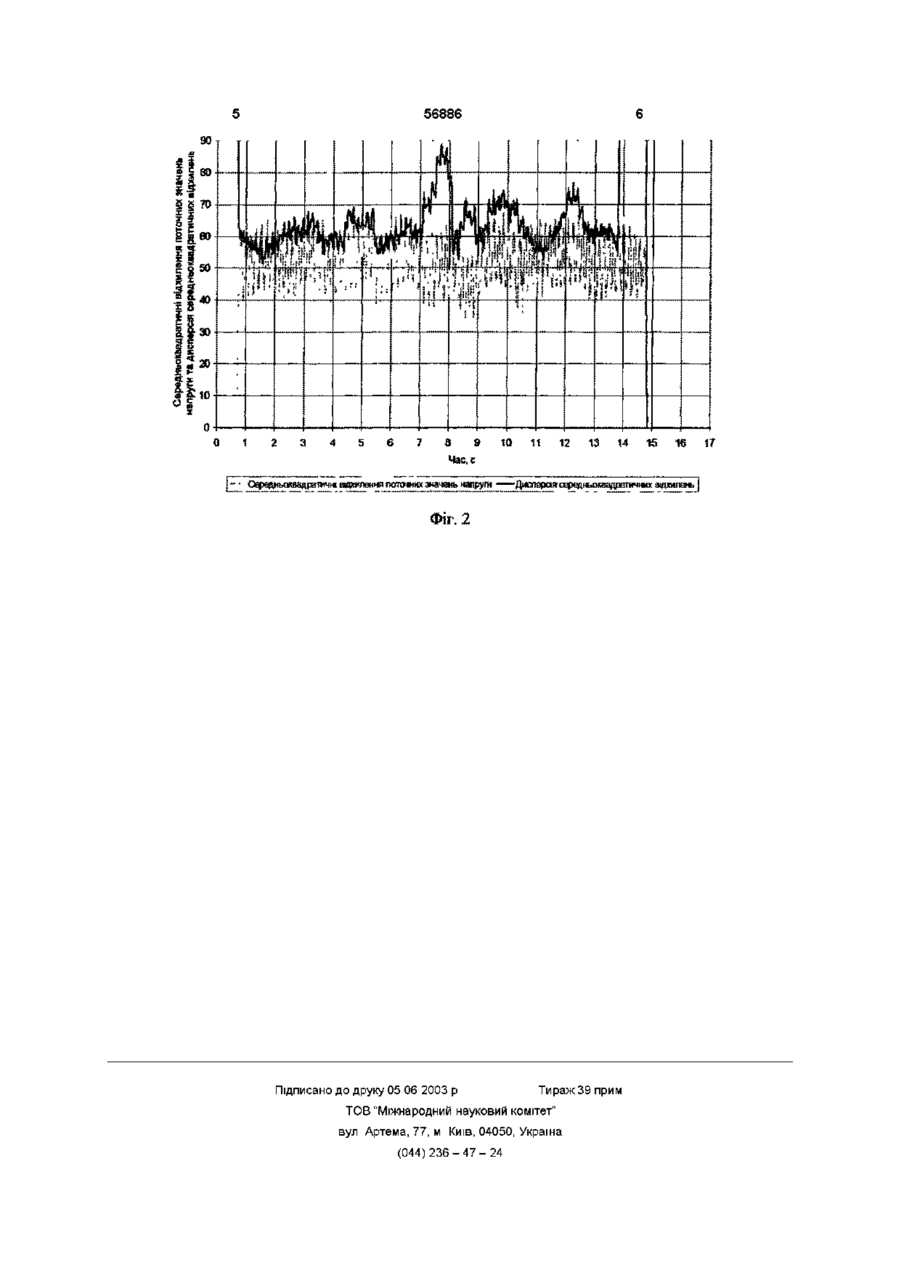

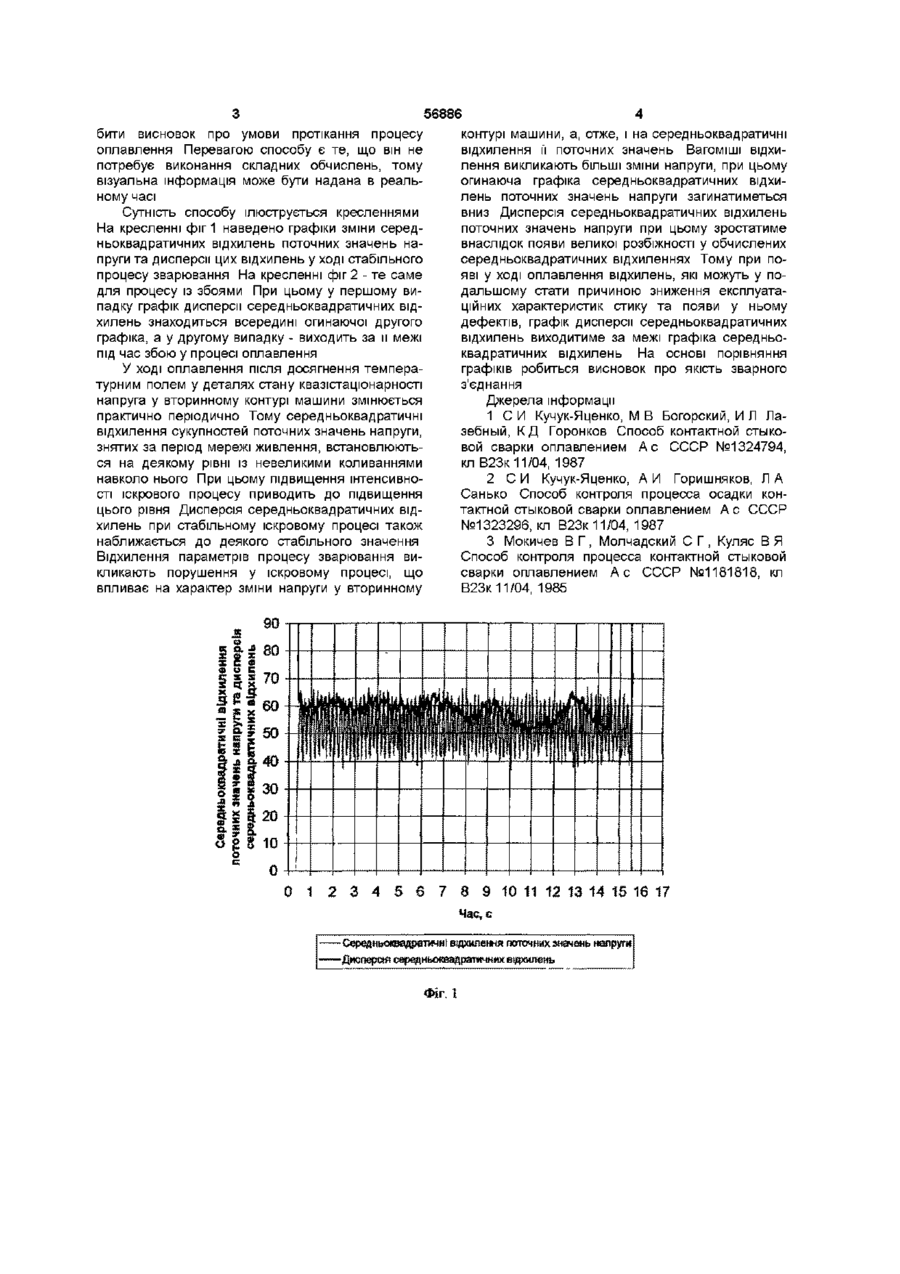

Спосіб контролю процесу контактного стикового зварювання оплавленням, при якому задають програму переміщення рухомого затискача при оплавленні, подають команду на увімкнення осад ки, в процесі оплавлення та осадки слідкують за напругою у вторинному контурі машини, який відрізняється тим, що фіксують поточні значення напруги у вторинному контурі машини, визначають їх серед ньоквадратичні відхилення за кожен період мережі живлення та дисперсію обчислених значень за секунду і графічно відображають результати обчислень, при цьому процес вважають таким, що нормально протікає, якщо графік дисперсії середньоквадратичних відхилень не виходить за огинаючу графіка середньоквадратичних відхилень поточних значень напруги Винахід відноситься до галузі контактного стикового зварювання оплавленням і може бути використаний для прогнозування якості зварних з'єднань ВІДОМІ способи контролю процесу контактного стикового зварювання оплавленням, направлені на оцінку можливості утворення дефекту в стику Висновок про перебіг процесів оплавлення та осадки робиться на основі слідкування за переміщенням рухомої частини зварювальної машини [1] або за швидкістю її переміщення під час осадки [2] Недоліком способів є те, що обидва потребують слідкування за механічними показниками, при вимірюванні яких можуть виникати неточності, що в подальшому впливає на достовірність прогнозування якості з'єднання В якості прототипа обрано спосіб контролю процесу контактного стикового зварювання оплавленням [3], при якому задають програму переміщення рухомого затискача при оплавленні, подають команду на увімкнення осадки, в процесі оплавлення та осадки слідкують за зварювальним струмом, фіксують сигнали про подання команди на увімкнення осадки, про закінчення відпрацювання програми переміщення рухомого затискача при оплавленні і про появу струму короткого замикання При цьому таким, що нормально протікає, вважають процес, при якому зварювальний струм досягає значення короткого замикання в інтервалі між командою на увімкнення осадки і моментом закінчення відпрацювання програми переміщення рухомого затискача при оплавленні Недоліком способу є те, що він не дає інформації про відхилення параметрів процесу зварювання від оптимальних При цьому точність прогнозування можливості появи дефектів у стику невисока В основі винаходу лежить задача удосконалення контролю процесу контактного стикового зварювання оплавленню шляхом визначення наявності та вагомості відхилень параметрів процесу зварювання від оптимальних значень, що дозволить пронозувата можливість появи дефектів у стику Поставлена задача вирішується тим, що в способі контролю процесу контактного стикового зварювання оплавленням задають програму переміщення рухомого затискача при оплавленні, подають команду на увімкнення осадки, в процесі оплавлення та осадки слідкують за напругою у вторинному контурі машини Новим є те, що фіксують поточні значення напруги у вторинному контурі машини, визначають їх середньоквадратичне відхилення за кожен період мережі живлення та дисперсію обчислених значень за секунду і графічно відображають результати обчислень, при цьому процес вважають таким, що нормально протікає, якщо графік дисперсії середньоквадратичних відхилень не виходить за огинаючу графіка середньоквадратичних відхилень поточних значень напруги Розроблений спосіб дозволяє зро (О 00 00 (О ю бити висновок про умови протікання процесу оплавлення Перевагою способу є те, що він не потребує виконання складних обчислень, тому візуальна інформація може бути надана в реальному часі Сутність способу ілюструється кресленнями На кресленні фіг 1 наведено графіки зміни середньоквадратичних відхилень поточних значень напруги та дисперсії цих відхилень у ході стабільного процесу зварювання На кресленні фіг 2 - те саме для процесу із збоями При цьому у першому випадку графік дисперсії середньоквадратичних відхилень знаходиться всередині огинаючої другого графіка, а у другому випадку - виходить за и межі під час збою у процесі оплавлення У ході оплавлення після досягнення температурним полем у деталях стану квазістацюнарності напруга у вторинному контурі машини змінюється практично періодично Тому середньоквадратичні відхилення сукупностей поточних значень напруги, знятих за період мережі живлення, встановлюються на деякому рівні із невеликими коливаннями навколо нього При цьому підвищення інтенсивності іскрового процесу приводить до підвищення цього рівня Дисперсія середньоквадратичних відхилень при стабільному іскровому процесі також наближається до деякого стабільного значення Відхилення параметрів процесу зварювання викликають порушення у іскровому процесі, що впливає на характер зміни напруги у вторинному 0 1 2 3 4 5 6 56886 контурі машини, а, отже, і на середньоквадратичні відхилення її поточних значень Вагоміші відхилення викликають більші зміни напруги, при цьому огинаюча графіка середньоквадратичних відхилень поточних значень напруги загинатиметься вниз Дисперсія середньоквадратичних відхилень поточних значень напруги при цьому зростатиме внаслідок появи великої розбіжності у обчислених середньоквадратичних відхиленнях Тому при появі у ході оплавлення відхилень, які можуть у подальшому стати причиною зниження експлуатаційних характеристик стику та появи у ньому дефектів, графік дисперсії середньоквадратичних відхилень виходитиме за межі графіка середньоквадратичних відхилень На основі порівняння графіків робиться висновок про якість зварного з'єднання Джерела інформації 1 С И Кучук-Яценко, М В Богорский, И Л Лазебный, К Д Горонков Способ контактной стыковой сварки оплавлением Ас СССР №1324794, кл В23к 11/04, 1987 2 С И Кучук-Яценко, А И Горишняков, Л А Санько Способ контроля процесса осадки контактной стыковой сварки оплавлением Ас СССР №1323296, кл В23к 11/04, 1987 3 Мокичев В Г , Молчадский С Г , Куляс В Я Способ контроля процесса контактной стыковой сварки оплавлением А с СССР №1181818, кл В23к 11/04, 1985 7 8 9 10 11 12 13 14 15 16 17 Час, с - СередньоквадратичнІ відхилення пстгачних значень напруга - Дисперсія середньоквадрапмних відхилень ФІг. 1 56886 Q 1 2 3 4 5 6 7 8 9 я вщкклеиня поточних значень напруги 10 11 12 13 14 Дисгёрсшсфздьоквадрстгичних Фіг. 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 15 Ifi ащхшкмь] І?
