Дворядна ланцюгова передача

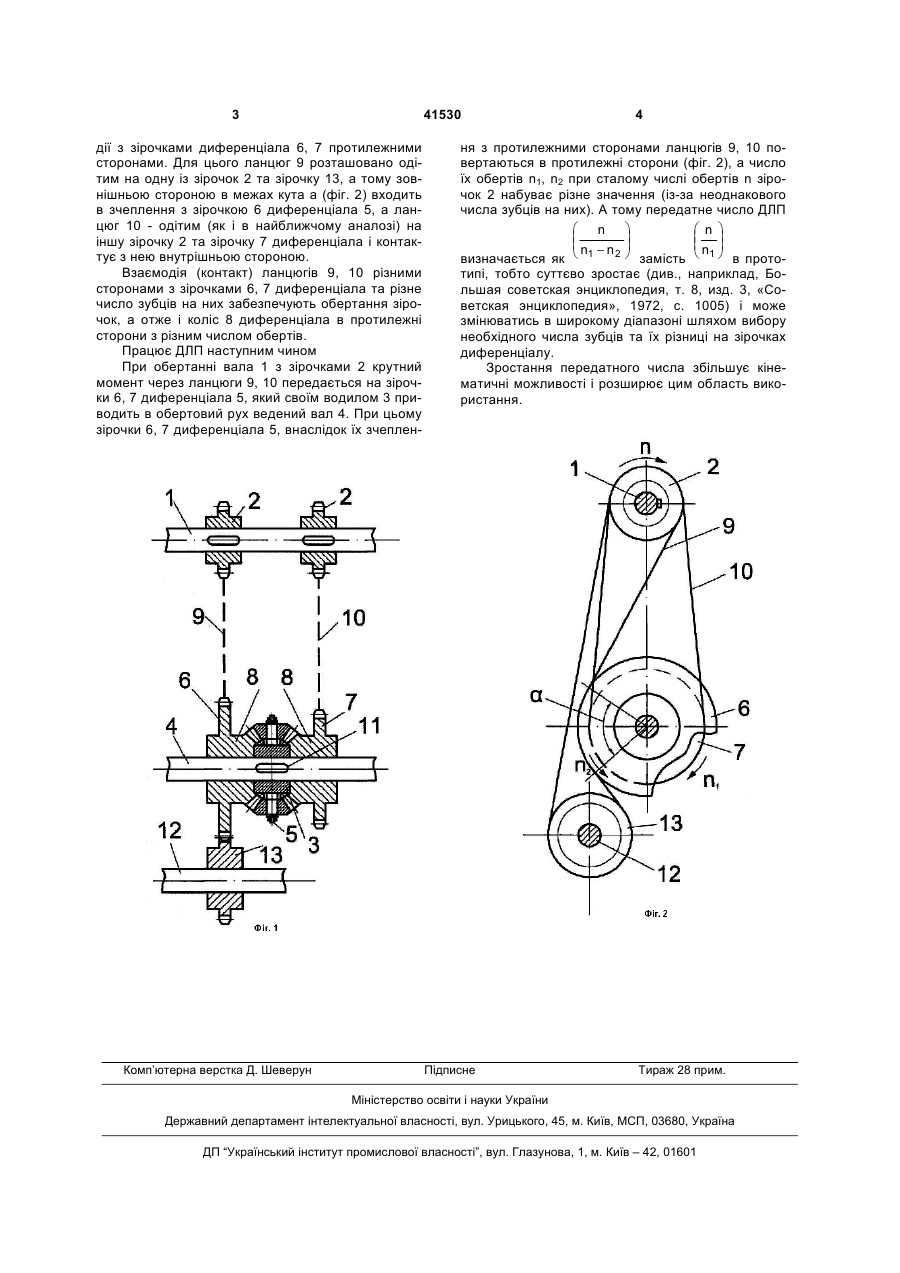

Дворядна ланцюгова передача, що містить ведучий вал з дистанційно розташованими однаковими зірочками і приєднаний водилом до веденого вала конічний диференціал з зірочками на торцях його центральних коліс, а також з'єднуючі зірочки ланцюги, яка відрізняється тим, що ланцюги розміщені з можливістю взаємодії з зірочками диференціала протилежними сторонами, а зірочки диференціала мають різне число зубців. (19) (21) u200814921 (22) 24.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, СОЛТАННІА БАБАК (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 41530 дії з зірочками диференціала 6, 7 протилежними сторонами. Для цього ланцюг 9 розташовано одітим на одну із зірочок 2 та зірочку 13, а тому зовнішньою стороною в межах кута а (фіг. 2) входить в зчеплення з зірочкою 6 диференціала 5, а ланцюг 10 - одітим (як і в найближчому аналозі) на іншу зірочку 2 та зірочку 7 диференціала і контактує з нею внутрішньою стороною. Взаємодія (контакт) ланцюгів 9, 10 різними сторонами з зірочками 6, 7 диференціала та різне число зубців на них забезпечують обертання зірочок, а отже і коліс 8 диференціала в протилежні сторони з різним числом обертів. Працює ДЛП наступним чином При обертанні вала 1 з зірочками 2 крутний момент через ланцюги 9, 10 передається на зірочки 6, 7 диференціала 5, який своїм водилом 3 приводить в обертовий рух ведений вал 4. При цьому зірочки 6, 7 диференціала 5, внаслідок їх зчеплен Комп’ютерна верстка Д. Шеверун 4 ня з протилежними сторонами ланцюгів 9, 10 повертаються в протилежні сторони (фіг. 2), а число їх обертів n1, n2 при сталому числі обертів n зірочок 2 набуває різне значення (із-за неоднакового числа зубців на них). А тому передатне число ДЛП ⎛ n ⎞ ⎛ n ⎞ ⎜ ⎟ ⎜ ⎟ ⎜n −n ⎟ ⎜n ⎟ 2⎠ визначається як ⎝ 1 замість ⎝ 1 ⎠ в прототипі, тобто суттєво зростає (див., наприклад, Большая советская энциклопедия, т. 8, изд. 3, «Советская энциклопедия», 1972, с. 1005) і може змінюватись в широкому діапазоні шляхом вибору необхідного числа зубців та їх різниці на зірочках диференціалу. Зростання передатного числа збільшує кінематичні можливості і розширює цим область використання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
