Теплова труба

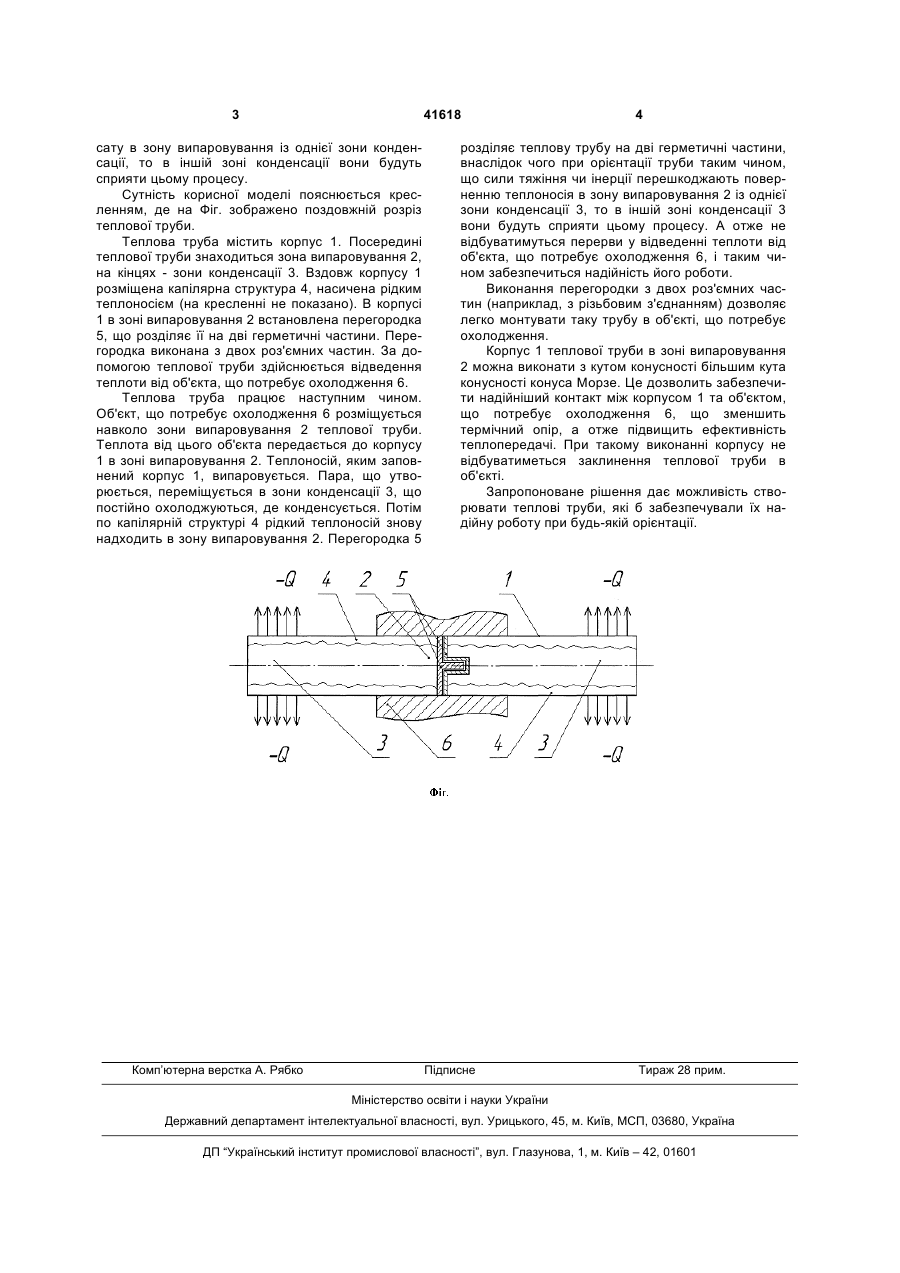

1. Теплова труба, що містить корпус, зону випаровування, зону конденсації та капілярну струк 3 41618 сату в зону випаровування із однієї зони конденсації, то в іншій зоні конденсації вони будуть сприяти цьому процесу. Сутність корисної моделі пояснюється кресленням, де на Фіг. зображено поздовжній розріз теплової труби. Теплова труба містить корпус 1. Посередині теплової труби знаходиться зона випаровування 2, на кінцях - зони конденсації 3. Вздовж корпусу 1 розміщена капілярна структура 4, насичена рідким теплоносієм (на кресленні не показано). В корпусі 1 в зоні випаровування 2 встановлена перегородка 5, що розділяє її на дві герметичні частини. Перегородка виконана з двох роз'ємних частин. За допомогою теплової труби здійснюється відведення теплоти від об'єкта, що потребує охолодження 6. Теплова труба працює наступним чином. Об'єкт, що потребує охолодження 6 розміщується навколо зони випаровування 2 теплової труби. Теплота від цього об'єкта передається до корпусу 1 в зоні випаровування 2. Теплоносій, яким заповнений корпус 1, випаровується. Пара, що утворюється, переміщується в зони конденсації 3, що постійно охолоджуються, де конденсується. Потім по капілярній структурі 4 рідкий теплоносій знову надходить в зону випаровування 2. Перегородка 5 Комп’ютерна верстка А. Рябко 4 розділяє теплову трубу на дві герметичні частини, внаслідок чого при орієнтації труби таким чином, що сили тяжіння чи інерції перешкоджають поверненню теплоносія в зону випаровування 2 із однієї зони конденсації 3, то в іншій зоні конденсації 3 вони будуть сприяти цьому процесу. А отже не відбуватимуться перерви у відведенні теплоти від об'єкта, що потребує охолодження 6, і таким чином забезпечиться надійність його роботи. Виконання перегородки з двох роз'ємних частин (наприклад, з різьбовим з'єднанням) дозволяє легко монтувати таку трубу в об'єкті, що потребує охолодження. Корпус 1 теплової труби в зоні випаровування 2 можна виконати з кутом конусності більшим кута конусності конуса Морзе. Це дозволить забезпечити надійніший контакт між корпусом 1 та об'єктом, що потребує охолодження 6, що зменшить термічний опір, а отже підвищить ефективність теплопередачі. При такому виконанні корпусу не відбуватиметься заклинення теплової труби в об'єкті. Запропоноване рішення дає можливість створювати теплові труби, які б забезпечували їх надійну роботу при будь-якій орієнтації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
