Магніторідинний пристрій для зниження гідравлічного опору у трубопроводі

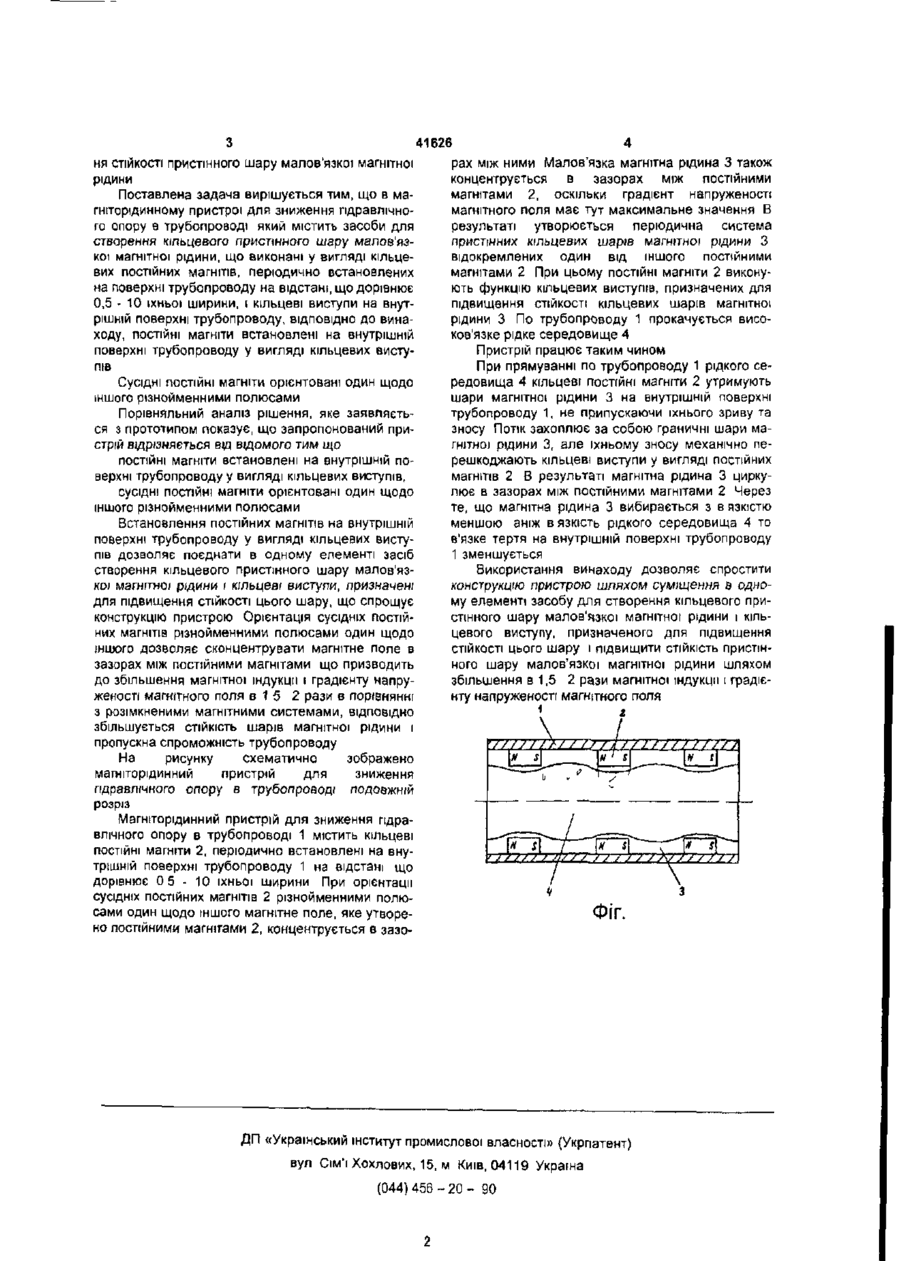

1 Магніто рідинний пристрій для зниження гідравлічного опору у трубопроводі, який містить засоби для створення кільцевого пристінного шару малов'язкої магнітної рідини, що виконані у вигляді кільцевих постійних магнітів, періодично встановлених на поверхні трубопроводу на відстані що дорівнює 0,5-10 їхньої ширини, і кільцеві виступи на внутрішній поверхні трубопроводу, який відрізняється тим, що постійні магніти встановлені на внутрішній поверхні трубопроводу у вигляді кільцевих виступів 2 Пристрій за п 1 , який відрізняється тим, що сусідні постійні магніти орієнтовані один щодо іншого різнойменними полюсами Винахід відноситься до трубопровідного транспорту і може бути використаний для транспортування по трубопроводу високов'язких нафтопродуктів Відомо про пристрій для зниження гідравлічного опору в трубопроводі (ас № 1124152 СРСР, МПК3 F17D 1/08, 1983), який містить засоби для створення кільцевого пристінного шару малов'язкої магнітної рідини, виконані у вигляді постійних магнітів, періодично встановлених на ЗОВНІШНІЙ поверхні трубопроводу на відстані, що дорівнює 0,5 - 10 їхньої ширини Проте через зустрічну спрямованість векторів намагніченості сусідніх постійних магнітів відбувається взаємне ослаблення їх магнітних полей, внаслідок чого магніторідинне покриття хитливе і зноситься потоком рідкого середовища вже при малих швидкостях прямування потоку Крім того, із часом ПОСТІЙНІ магніти розмагнічують один одного Відомо про пристрій для зниження гідравлічного опору в трубопроводі (ас № 1370360 СРСР, МПК4 F17D 1/08, 1986), який містить засоби для створення кільцевого пристінного шару малов'язкої магнітної рідини, виконані у вигляді постійних магнітів, періодично встановлених на ЗОВНІШНІЙ поверхні трубопроводу на відстані яка перевищує в 5 - 10 разів їхню ширину, у якому підвищення СТІЙКОСТІ шарів малов'язкої магнітної рідини забезпечується виконанням постійних магнітів у вигляді смуг, встановлених на ЗОВНІШНІЙ поверхні трубопроводу уздовж твірної, при цьому вектор намагніченості смуг спрямований по радіусу трубопрово ду а в сусідніх магнітних смугах вектор намагніченості орієнтований протилежно Проте підвищення СТІЙКОСТІ шарів магнітної рідини в даному пристрої недостатнє через те, що магнітна система даного пристрою є розімкненою, що призводить цо ослаблення магнітного поля і зменшенню його градієнту в порівнянні з замкненими магнітними системами Як прототип обрано пристрій для зниження гідравлічного опору в трубопроводі (а с № 1370361 СРСР, МПК4 F17D 1/08, 1986), який містить засоби дпя створення кільцевого пристінного шару маловязкої магнітної рідини виконані у вигляді постійних магнітів, періодично встановлених на ЗОВНІШНІЙ поверхні трубопроводу на відстані, що дорівнює 0,5 - 10 їхньої ширини, у якому підви щення СТІЙКОСТІ шарів малов'язкої магнітної рідини забезпечується шляхом виконання на внутрішній поверхні трубопроводу кільцевих виступів Проте через зустрічну спрямованість векторів намагніченості сусідніх постійних магнітів відбувається взаємне ослаблення їхніх магнітних полей і взаємне розмагнічування Крім того, виконання виступів на внутрішній поверхні трубопроводу пов'язано з технологічними труднощами й ускладнює конструкцію пристрою У основу винаходу поставлено задачу удосконалення магніторідинного пристрою для зниження гідравлічного опору в трубопроводі у якому зміна конструкції засобу для створення кільцевого пристічного шару малов'язкої магнітної рідини забезпечує спрощення конструкції пристрою і підвищен CD CM со 41626 рах між ними Малов'язка магнітна рідина 3 також ня СТІЙКОСТІ пристінного шару маловязкої магнітної концентрується в зазорах між постійними рідини магнітами 2, оскільки градієнт напруженості Поставлена задача вирішується тим, що в мамагнітного поля має тут максимальне значення В гніторідинному пристрої для зниження гідравлічнорезультаті утворюється періодична система го опору в трубопроводі який містить засоби для пристінних кільцевих шарів магнітної рідини З створення кільцевого пристінного шару мапов'язвідокремлених один від іншого постійними кої магнітної рідини, що виконані у вигляді кільцемагнітами 2 При цьому ПОСТІЙНІ магніти 2 виконувих постійних магнітів, періодично встановлених ють функцію кільцевих виступів, призначених для на поверхні трубопроводу на відстані, що дорівнює підвищення СТІЙКОСТІ кільцевих шарів магнітної 0,5 - 10 їхньої ширини, і кільцеві виступи на внутрідини 3 По трубопроводу 1 прокачується висорішній поверхні трубопроводу, ВІДПОВІДНО до винаков'язке рідке середовище 4 ходу, ПОСТІЙНІ магніти встановлені на внутрішній Пристрій працює таким чином поверхні трубопроводу у вигляді кільцевих вистуПри прямуванні по трубопроводу 1 рідкого сепів редовища 4 кільцеві ПОСТІЙНІ магніти 2 утримують Сусідні ПОСТІЙНІ магніти орієнтовані один щодо шари магнітної рідини 3 на внутрішній поверхні іншого різнойменними полюсами трубопроводу 1, не припускаючи їхнього зриву та Порівняльний аналіз рішення, яке заявляєтьзносу Потік захоплює за собою граничні шари мася з прототипом показує, що запропонований пригнітної рідини 3, але їхньому зносу механічно пестр/й відрізняється aw відомого тим ідо решкоджають кільцеві виступи у вигляді постійних ПОСТІЙНІ магніти встановлені на внутрішній помагнітів 2 В результаті магнітна рідина 3 циркуверхні трубопроводу у вигляді кільцевих виступів, лює в зазорах між постійними магнітами 2 Через сусідні ПОСТІЙНІ магніти орієнтовані один щодо те, що магнітна рідина 3 вибирається з в язкістю іншого різнойменними полюсами меншою аніж вязкють рідкого середовища 4 то Встановлення постійних магнітів на внутрішній в'язке тертя на внутрішній ловерхні трубопроводу поверхні трубопроводу у вигляді кільцевих висту1 зменшується пів дозволяє поєднати в одному елементі засіб Використання винаходу дозволяє спростити створення кільцевого пристінного шару малов'язконструкцію пристрою шляхом суміщення а однокої магнітної рідини і кільцеві виступи, призначені му елементі засобу для створення кільцевого придля підвищення СТІЙКОСТІ цього шару, що спрощує стінного шару малов'язкої магнітної рідини і кільконструкцію пристрою Орієнтація сусідніх постійцевого виступу, призначеного для підвищення них магнітів різнойменними полюсами один щодо стійкості цього шару і підвищити СТІЙКІСТЬ пристініншого дозволяє сконцентрувати магнітне поле в ного шару малов'язкої магнітної рідини шляхом зазорах між постійними магнітами що призводить збільшення в 1,5 2 рази магнітної індукції і градієдо збільшення магнітної індукції і градієнту напрунту напруженості магнітного поля женості магнітного поля в 1 5 2 рази в порівнянні 1 з розімкненими магнітними системами, ВІДПОВІДНО збільшується стійкість шарів магнітної рідини і пропускна спроможність трубопроводу Т/ /і /////// /Г7ТЬ На рисунку схематично зображено магніторідинний пристрій для зниження гідравлічного опору в трубопроводі подовжній розріз Магніторідинний пристрій для зниження гідравлічного опору в трубопроводі 1 містить кільцеві ПОСТІЙНІ магніти 2, періодично встановлені на внутрішній поверхні трубопроводу 1 на відстані що дорівнює 0 5 - 1 0 їхньої ширини При орієнтації сусідніх постійних магнітів 2 різнойменними полюсами один щодо іншого магнітне поле, яке утвореФІГ. но постійними магнітами 2, концентрується в зазо ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119 Україна (044)456-20- 90
