Устаткування для відсмоктування газоповітряної суміші від центрифугального прядильного кухля
Номер патенту: 9157
Опубліковано: 30.09.1996
Автори: Пополітова Тетяна Олександрівна, Ставнича Неля Василівна, Ястреб Євген Пилипович, Лашкова Майя Ільївна, Турчаненко Юрій Тимофійович, Козак Марія Дмитрівна
Формула / Реферат

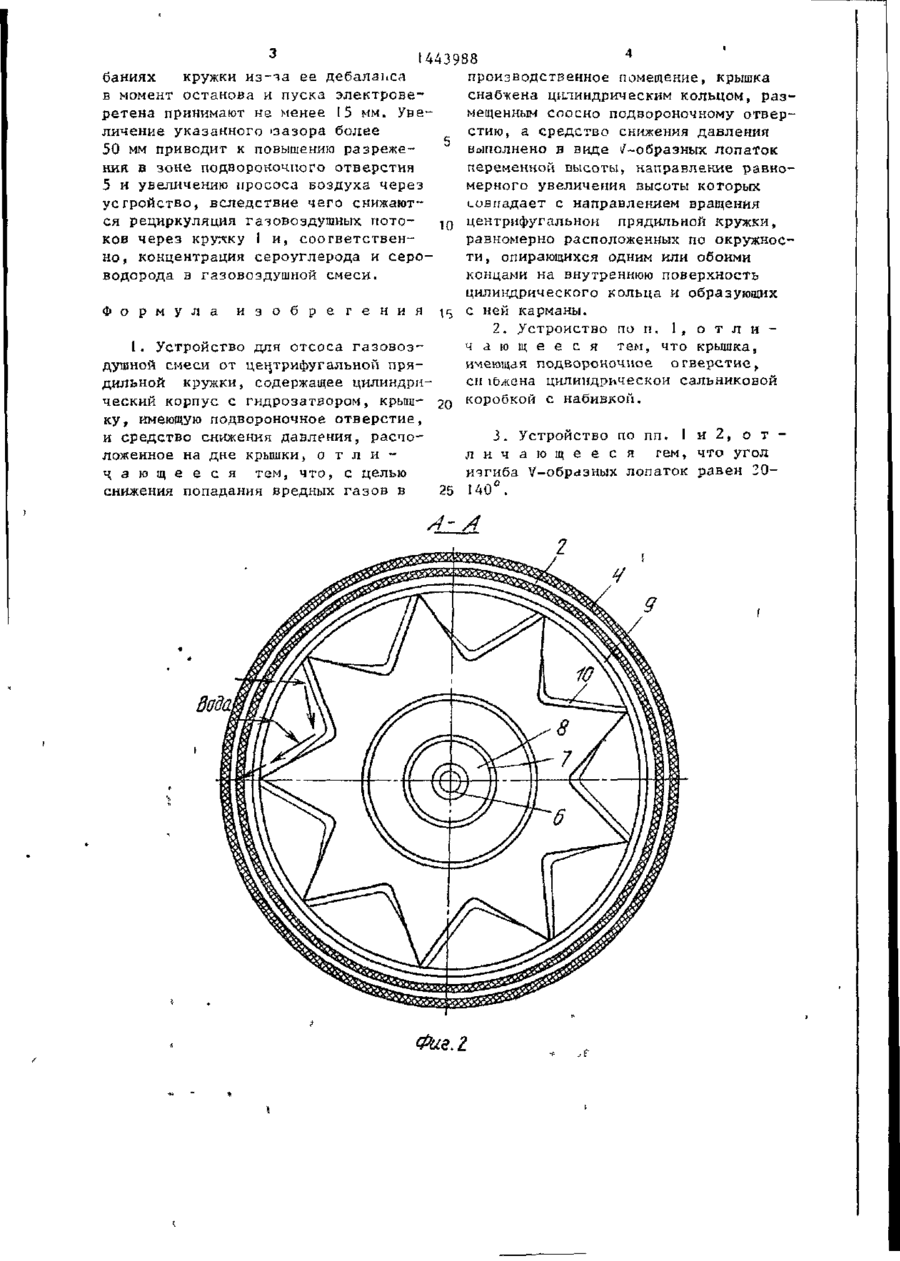

1. Устройство для отсоса газовоздушной смеси от центрифугальной прядильной кружки, содержащее цилиндрический корпус с гидрозатвором, крышку, имеющую подвороночное отверстие, и средство снижения давления, расположенное на дне крышки, отличающееся тем, что, с целью снижения попадания вредных газов в производственное помещение, крышка снабжена цилиндрическим кольцом, размещенным соосно подвороночному отверстию, а средство снижения давления выполнено в виде V-образных лопаток переменной высоты, направление равномерного увеличения высоты которых совпадает с направлением вращения центрифугальной прядильной кружки, равномерно расположенных по окружности, опирающихся одним или обоими концами на внутреннюю поверхность цилиндрического кольца и образующих с ней карманы.
2. Устройство по п. 1, отличающееся тем, что крышка, имеющая подвороночное отверстие, снабжена цилиндрической сальниковой коробкой с набивкой.
3. Устройство по пп. 1 и 2, отличающееся тем, что угол изгиба V-образных лопаток равен 30-140°.
Текст

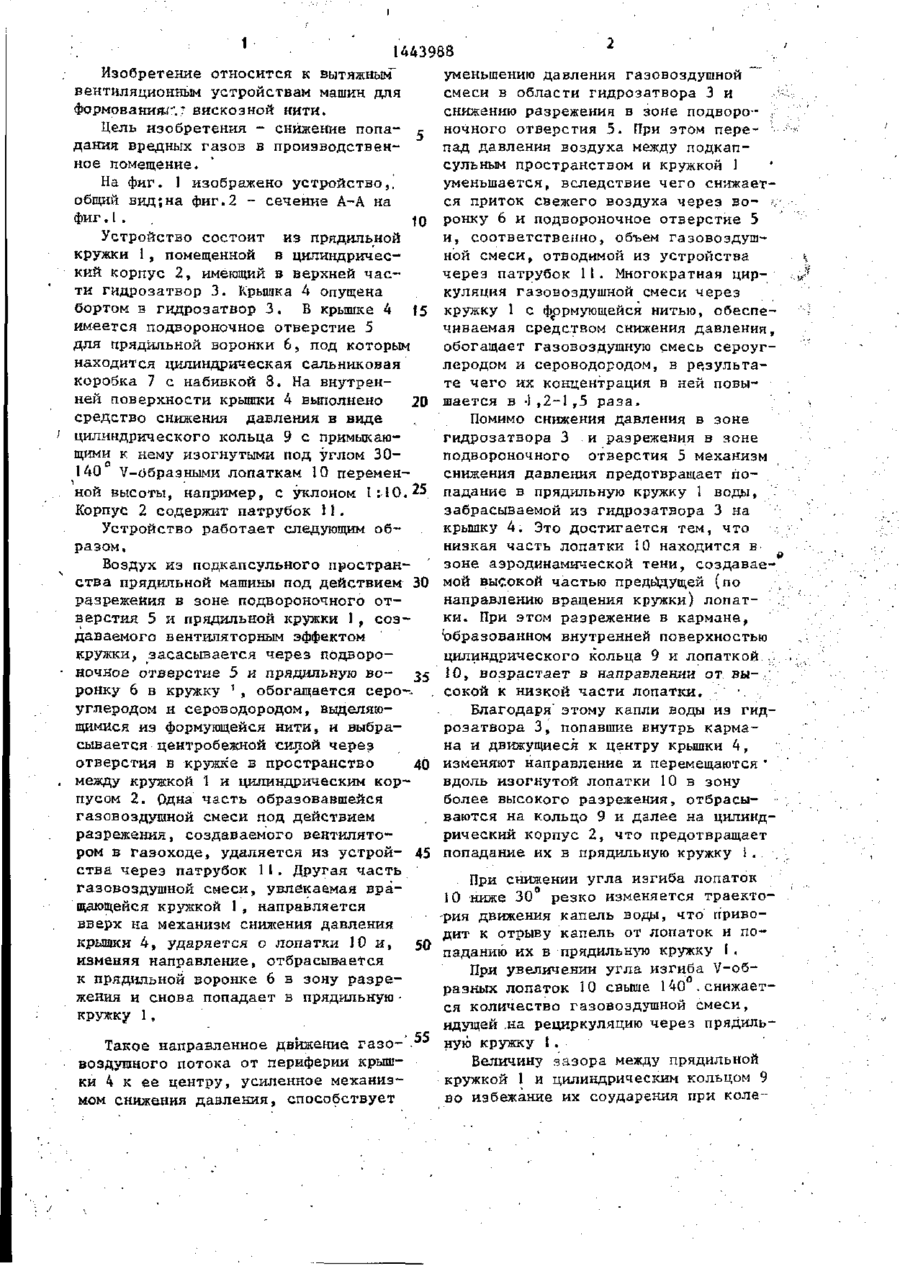

Изобретение относится к вытяжным вентиляционным устройствам машин ідпя формования • вискозной нити. Цель изобретения состоит в снижении попадания вреднык газов в пронзводствент ное помещение. Устройство состоит из цилиндрического корпуса, имеющего в верхней части гидрозатвор, крышки, опущенной бортом в гидро-затвор. В крышке имеется подвороночное отверстие, под которым находится цилиндрическая сальниковая коробка с набивкой. На внутренней поверхности крышки выполнено средство снижения давления в виде цилиндрического кольца с примыкающими к нему изогнутыми под углом 30-140° V-образными лопатками. V-образные лопатки имеют переменную высоту, направление равномерного увеличения высоты которых совпадает с направлением вращения центрифугальиой прядильной кружки. V-o6pa
ДивитисяДодаткова інформація
Назва патенту англійськоюEquipment for suction of air-gas mixture from centrifugal spinning pot
Автори англійськоюTurchanenko Yurii Tymofiiovych, Lashkova Maia Illivna, Yastreb Yevhen Pylypovych, Popolitova Tetiana Oleksandrivna, Kozak Maria Dmytrivna
Назва патенту російськоюОборудование для отсасывания газовоздушной смеси от центрифугальной прядильной кружки
Автори російськоюТурчаненко Юрий Тимофеевич, Лашкова Майя Ильинична, Ястреб Евгений Филиппович, Пополитова Татьяна Александровна, Козак Мария Дмитриевна
МПК / Мітки
МПК: B08B 15/00
Мітки: кухля, устаткування, суміші, відсмоктування, прядильного, центрифугального, газоповітряної
