Безтрансформаторне джерело електроживлення

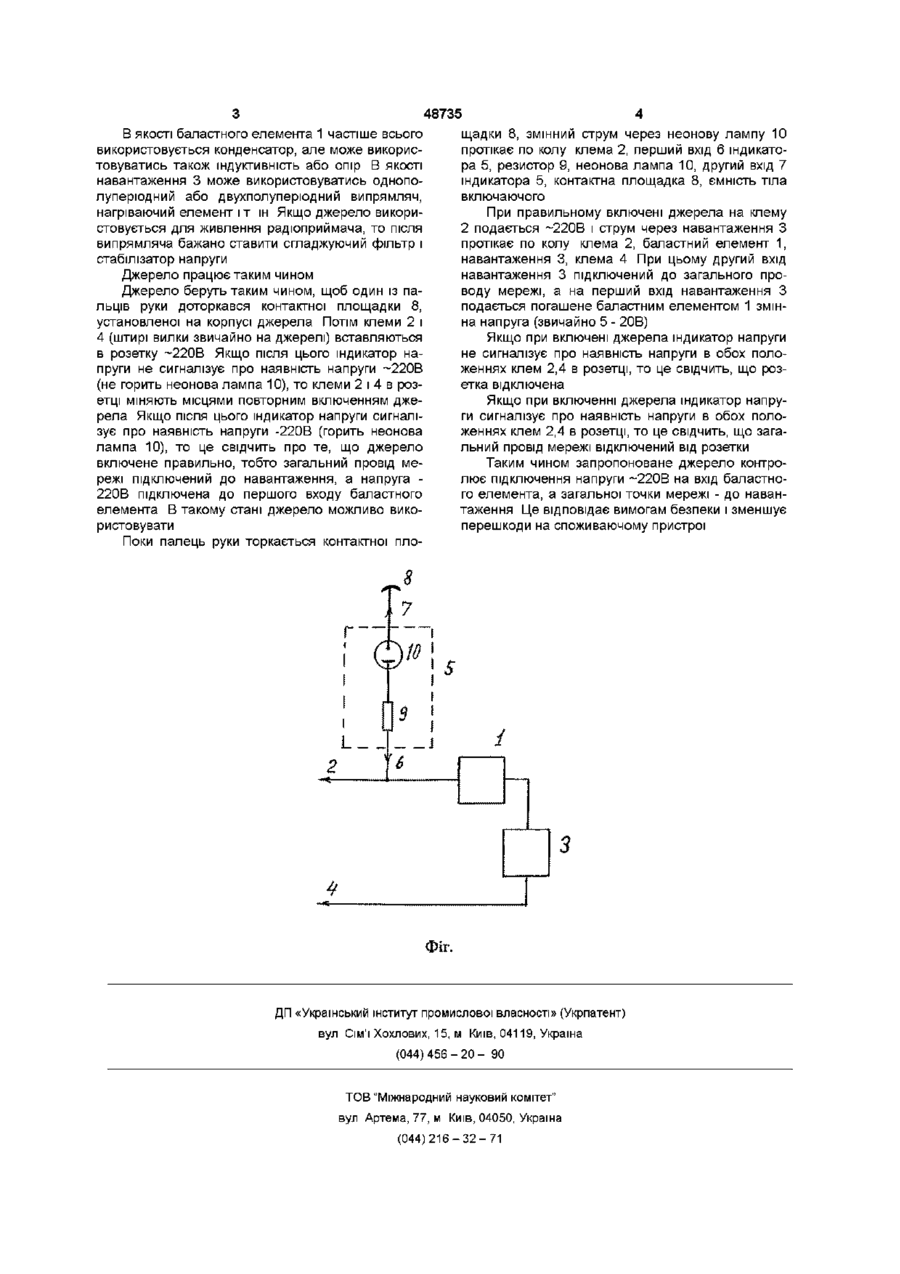

1 Безтрансформаторне джерело електроживлення, що містить баластний елемент, підключений першим виводом до першої клеми мережі змінного струму, а другим - до першого входу на вантаження, другий вхід якого підключений до другої клеми мережі змінного струму, яке відрізняється тим, що до нього введено індикатор напруги, підключений першим входом до першого виводу баластного елемента, а другим - до контактної площадки на джерелі 2 Безтрансформаторне джерело електроживлення за п 1, яке відрізняється тим, що індикатор напруги містить послідовно з'єднані перший вхід, опір, неонову лампу і другий вхід Винахід стосується вторинних безтрансформаторних джерел електроживлення, які мають малі габарити, вагу і вартість в порівняні з джерелами, які містять трансформатор Основною особливістю таких джерел є наявність загальної точки з мережею Найбільш близьким технічним рішенням до запропонованого джерела є безтрансформаторне джерело електроживлення, що містить баластний елемент, підключений першим виводом до першої клеми мережі змінного струму, а другим - до першого входу навантаження, другий вхід якого підключений до другої клеми мережі змінного струму Таке джерело з навантаженням у вигляді однополуперюдного випрямляча описане (Патент України № 10530А) і прийнято в якості прототипа При підключені прототипа в звичайну розетку -220В напруга -220В може подаватися постійно що містить баластний елемент, підключений першим виводом до першої клеми мережі змінного струму, а другим - до першого входу навантаження, другий вхід якого підключений до другої клеми мережі змінного струму, згідно з винаходом, введено індикатор напруги підключений першим входом до першого виводу баластного елемента, а другим - до контактної площадки на джерелі, індикатор напруги містить послідовно з'єднані перший вхід, опір, неонову лампу і другий вхід Введення індикатора напруги з вищевказаним його підключенням і виконанням, дозволяє контролювати подачу напруги -220В на вхід баластного елемента і, ВІДПОВІДНО, підключення загальної точки мережі до навантаження при включенні безтрансформаторного джерела електроживлення в розетку -220В Електрична схема безтрансформаторного джерела електроживлення зображена на кресленні (див фіг) Безтрансформаторне джерело електроживлення містить баластний елемент 1, підключений першим виводом до першої клеми 2 мережі змінного струму, а другим - до першого входу навантаження 3, другий вхід якого підключений до другої клеми 4 мережі змінного струму Новим в джерелі є те, що в нього введений індикатор напруги 5, підключений першим входом 6 до першого виводу баластного елемента 1, а другим входом 7 до контактної площадки 8 на джерелі (або на вилці джерела) на навантаження безпосередньо і, ВІДПОВІДНО, на загальну точку споживаючого пристрою (наприклад радіоприймача) Це недопустимо виходячи з вимог безпеки і створює перешкоди на пристрої, який живиться від джерела Потуга цих перешкод залежить від ємності електричних компонентів споживаючого прострою по відношенню до оточуючих предметів Метою винаходу є забезпечення вимог безпеки (підключення загальної точки мережі до навантаження і далі до загальної точки споживаючого пристрою) і зменшення перешкод в чутливих споживаючих пристроях Поставлена задача вирішується тим, що в безтрансформаторне джерело електроживлення, Індикатор напруги 5 може містити послідовно з'єднані перший вхід 6, опір 9, неонову лампу 10, другий вхід 7 ю СО 00 48735 В якості баластного елемента 1 частіше всього використовується конденсатор, але може використовуватись також індуктивність або опір В якості навантаження 3 може використовуватись однополуперюдний або двухполуперюдний випрямляч, нагріваючий елемент і т ін Якщо джерело використовується для живлення радіоприймача, то після випрямляча бажано ставити огладжуючий фільтр і стабілізатор напруги Джерело працює таким чином Джерело беруть таким чином, щоб один із пальців руки доторкався контактної площадки 8, установленої на корпусі джерела Потім клеми 2 і 4 (штирі вилки звичайно на джерелі) вставляються в розетку -220В Якщо після цього індикатор напруги не сигналізує про наявність напруги -220В (не горить неонова лампа 10), то клеми 2 і 4 в розетці міняють місцями повторним включенням джерела Якщо після цього індикатор напруги сигналізує про наявність напруги -220В (горить неонова лампа 10), то це свідчить про те, що джерело включене правильно, тобто загальний провід мережі підключений до навантаження, а напруга 220В підключена до першого входу баластного елемента В такому стані джерело можливо використовувати щадки 8, змінний струм через неонову лампу 10 протікає по колу клема 2, перший вхід 6 індикатора 5, резистор 9, неонова лампа 10, другий вхід 7 індикатора 5, контактна площадка 8, ємність тіла включаючого При правильному включені джерела на клему 2 подається -220В і струм через навантаження З протікає по колу клема 2, баластний елемент 1, навантаження 3, клема 4 При цьому другий вхід навантаження 3 підключений до загального проводу мережі, а на перший вхід навантаження З подається погашене баластним елементом 1 змінна напруга (звичайно 5 - 20В) Якщо при включені джерела індикатор напруги не сигналізує про наявність напруги в обох положеннях клем 2,4 в розетці, то це свідчить, що розетка відключена Якщо при включенні джерела індикатор напруги сигналізує про наявність напруги в обох положеннях клем 2,4 в розетці, то це свідчить, що загальний провід мережі відключений від розетки Таким чином запропоноване джерело контролює підключення напруги -220В на вхід баластного елемента, а загальної точки мережі - до навантаження Це відповідає вимогам безпеки і зменшує перешкоди на споживаючому пристрої Поки палець руки торкається контактної пло Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
