Спосіб виробництва композитних карбонізованих виробів

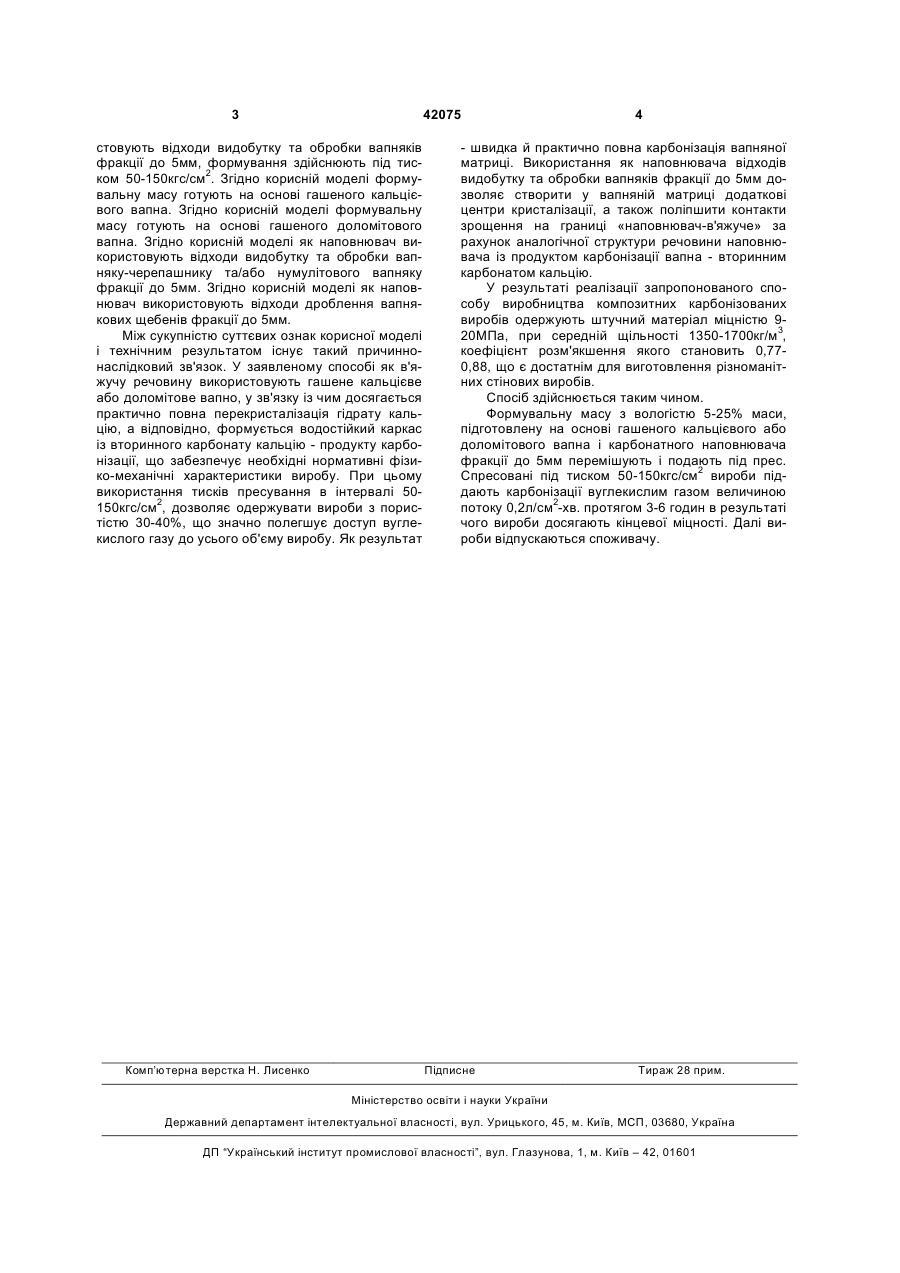

1. Спосіб виробництва композитних карбонізованих виробів, що містить формування виробів з формувальної маси пресуванням, карбонізацію вуглекислим газом, який відрізняється тим, що формувальну масу готують на основі карбонатного 3 42075 стовують відходи видобутку та обробки вапняків фракції до 5мм, формування здійснюють під тиском 50-150кгс/см2. Згідно корисній моделі формувальну масу готують на основі гашеного кальцієвого вапна. Згідно корисній моделі формувальну масу готують на основі гашеного доломітового вапна. Згідно корисній моделі як наповнювач використовують відходи видобутку та обробки вапняку-черепашнику та/або нумулітового вапняку фракції до 5мм. Згідно корисній моделі як наповнювач використовують відходи дроблення вапнякових щебенів фракції до 5мм. Між сукупністю суттєвих ознак корисної моделі і технічним результатом існує такий причиннонаслідковий зв'язок. У заявленому способі як в'яжучу речовину використовують гашене кальцієве або доломітове вапно, у зв'язку із чим досягається практично повна перекристалізація гідрату кальцію, а відповідно, формується водостійкий каркас із вторинного карбонату кальцію - продукту карбонізації, що забезпечує необхідні нормативні фізико-механічні характеристики виробу. При цьому використання тисків пресування в інтервалі 50150кгс/см2, дозволяє одержувати вироби з пористістю 30-40%, що значно полегшує доступ вуглекислого газу до усього об'єму виробу. Як результат Комп’ютерна верстка Н. Лиcенко 4 - швидка й практично повна карбонізація вапняної матриці. Використання як наповнювача відходів видобутку та обробки вапняків фракції до 5мм дозволяє створити у вапняній матриці додаткові центри кристалізації, а також поліпшити контакти зрощення на границі «наповнювач-в'яжуче» за рахунок аналогічної структури речовини наповнювача із продуктом карбонізації вапна - вторинним карбонатом кальцію. У результаті реалізації запропонованого способу виробництва композитних карбонізованих виробів одержують штучний матеріал міцністю 920МПа, при середній щільності 1350-1700кг/м3, коефіцієнт розм'якшення якого становить 0,770,88, що є достатнім для виготовлення різноманітних стінових виробів. Спосіб здійснюється таким чином. Формувальну масу з вологістю 5-25% маси, підготовлену на основі гашеного кальцієвого або доломітового вапна і карбонатного наповнювача фракції до 5мм перемішують і подають під прес. Спресовані під тиском 50-150кгс/см2 вироби піддають карбонізації вуглекислим газом величиною потоку 0,2л/см2-хв. протягом 3-6 годин в результаті чого вироби досягають кінцевої міцності. Далі вироби відпускаються споживачу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
