Пристрій для викопування коренеплодів

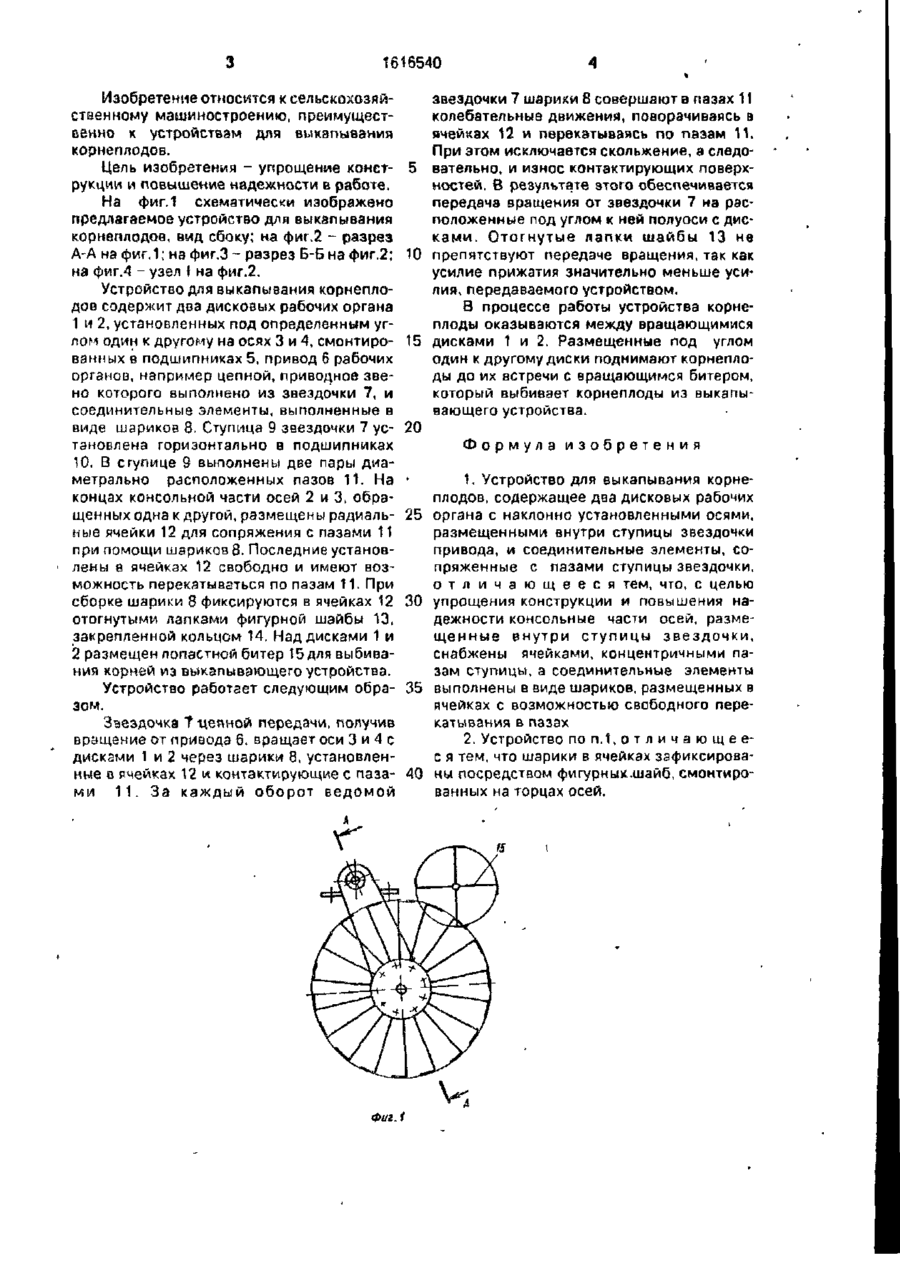

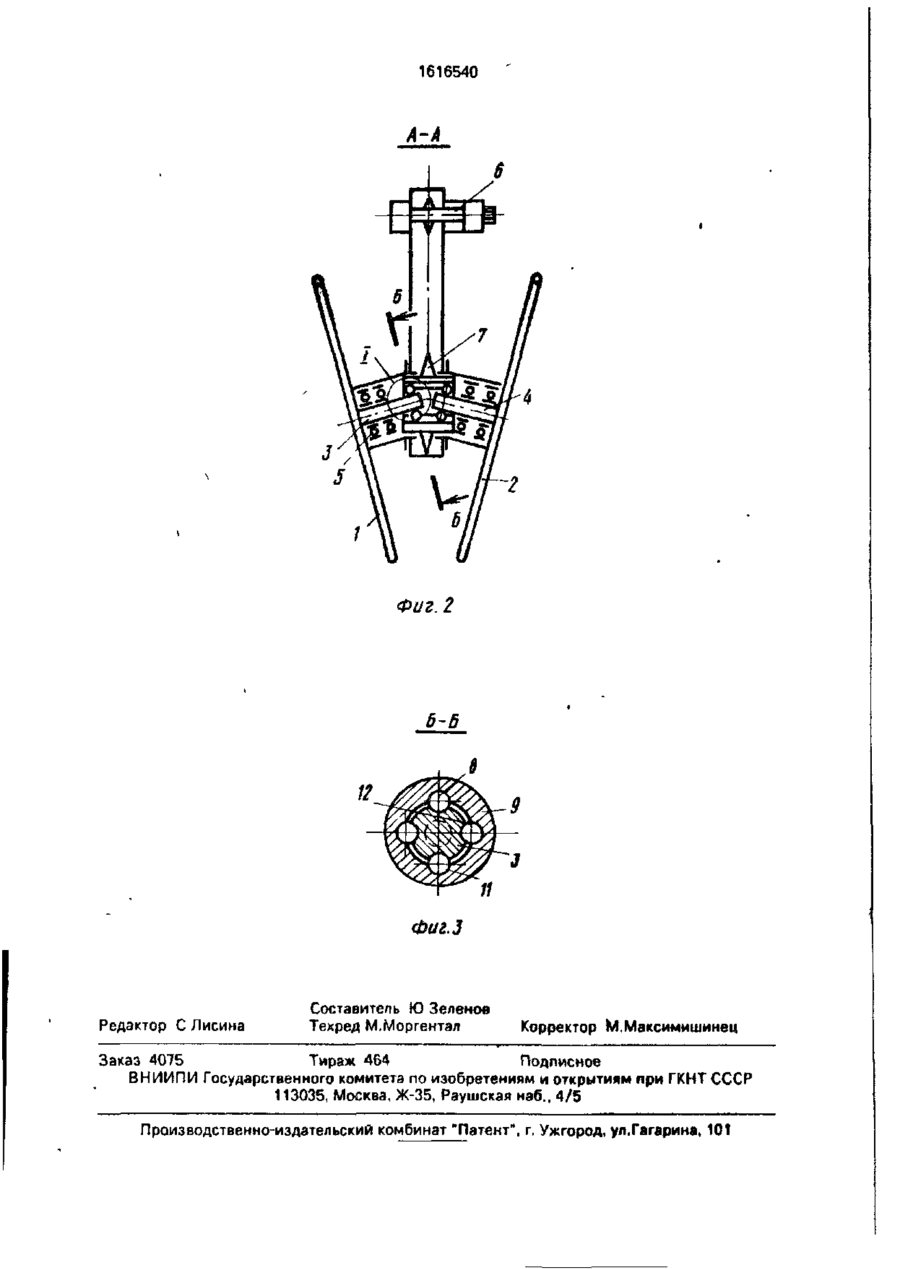

Изобретение относится к сельскохозяйственному машиностроению, преимущественно к устройствам для выкапывания Целью изобретения является упрощение конструкции и повышение надежности в работе. Устройство содержит два дисковых рабочих органов. Оси дисков размещены внутри ступицы 9 звездочки привода Внут ри ступицы 9 выполнены пазы 11 Ступица соединена с осями соединительными аугментами 8 Консольные части осей снабжены ячейками 12, которые концентричны пазам 11 ступицы Соединительные элементы выполнены в виде шариков 8 зафиксированных в ячейках посредством фигурных шайб 14, смонтированных на торцах осей В процессе работы звездочка получив вращение от привода, вращает оси с дисками посредством шариков 8. За один оборот дискашарики 8 совершают в пазах 11 колебательные движения одновременно поворачиваясь в ячейках 12 и перекатываясь по пазам. Корнеплоды охватываются вращающимися дисками и поднимаются до вращающегося битера, который выбивает их из дисков. 1 з п ф-лы, 4 ил 10 п 1616540 Изобретение относится к сельскохозяйственному машиностроению, преимущественно к устройствам для выкапывания корнеплодов. Цель изобретения - упрощение конструкции и повышение надежности в работе. На фиг.1 схематически изображено предлагаемое устройство для выкапывания корнеплодов, вид сбоку; на фиг,2 - разрез А-А на фиг. 1; на фиг.З - разрез Б-Б на фиг.2; на фиг.4 - узел f на фиг.2. Устройство для выкалывания корнеплодов содержит два дисковых рабочих органа 1 и 2, установленных под определенным углом один к другому на осях 3 и 4, смонтированных в подшипниках 5, привод 6 рабочих органов, например цепной, приводное звено которого выполнено из звездочки 7, и соединительные элементы, выполненные в виде шариков 8. Ступица 9 звездочки 7 установлена горизонтально в подшипниках 10. В сгупице 9 выполнены две пары диаметрально расположенных пазов 11. На концах консольной части осей 2 и 3, обращенных одна к другой, размещены радиальные ячейки 12 для сопряжения с пазами 11 при помощи шариков 8. Последние установлены в ячейках 12 свободно и имеют возможность перекатываться по пазам 11. При сборке шарики 8 фиксируются в ячейках 12 отогнутыми лапками фигурной шайбы 13, закрепленной кольцом 14. Над дисками 1 и 2 размещен лопастной битер 15 для выбивания корней из выкапывающего устройства. Устройство работает следующим образом. Звездочка ? цепной передачи, получив вращение от привода 6. вращает оси 3 и 4 с дисками 1 и 2 через шарики 8, установленные в ячейках 12 и контактирующие с пазами 11. За каждый оборот ведомой Фиг.1 звездочки 7 шарики 6 совершают в пазах 11 колебательные движения, поворачиваясь в ячейках 12 и перекатываясь по пазам 11. При этом исключается скольжение, а следо5 вательно, и износ контактирующих поверхностей. В результате этого обеспечивается передача вращения от звездочки 7 на расположенные под углом к ней полуоси с дисками. Отогнутые папки шайбы 13 не 10 препятствуют передаче вращения, так как усилие прижатия значительно меньше усилия, передаваемого устройством. В процессе работы устройства корнеплоды оказываются между вращающимися 15 дисками 1 и 2. Размещенные под углом один к другому диски поднимают корнеплоды до их встречи с вращающимся битером, который выбивает корнеплоды из выкапывающего устройства. 20 25 30 35 40 Формула изобретения 1. Устройство для выкапывания корнеплодов, содержащее два дисковых рабочих органа с наклонно установленными осями, размещенными внутри ступицы звездочки привода, и соединительные элементы, сопряженные с пазами ступицы звездочки, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности консольные части осей, размещенные внутри ступицы звездочки, снабжены ячейками, концентричными пазам ступицы, а соединительные элементы выполнены в виде шариков, размещенных в ячейках с возможностью свободного перекатывания в пазах 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что шарики в ячейках зафиксированы посредством фигурных.шайб, смонтированных на торцах осей. 1616540 A-A Фиг. 2 5-6 Фиг. 3 Редактор С Лисина Составитель Ю Зеленое Техред М.Моргентал Корректор М.Максимишинец Заказ 4075 Тираж 464 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
