Штуцер відсічного вузла повітронагрівача
Номер патенту: 42082
Опубліковано: 25.06.2009
Автори: Каревський Роман Петрович, Ковтун Леонід Іванович, Науменко Олександр Сергійович, Сенькін Олександр Олексійович, Ковтуненко Олексій Васильович
Формула / Реферат
1. Штуцер відсічного вузла повітронагрівача, що містить корпус із внутрішньою цегляною футерівкою, на кінці якого закріплений водоохолоджуваний фланець, який відрізняється тим, що між внутрішньою цегляною футерівкою корпуса й основою водоохолоджуваного фланця закріплений амортизуючий шар, виконаний з азбестового шнура.
2. Штуцер відсічного вузла повітронагрівача за п. 1, який відрізняється тим, що амортизуючий шар закріплений у районі 1-4 обкочення цегляної футерівки корпуса штуцера.
3. Штуцер відсічного вузла повітронагрівача за пп. 1 й 2, який відрізняється тим, що діаметр азбестового шнура вибирають до 60 мм.
Текст

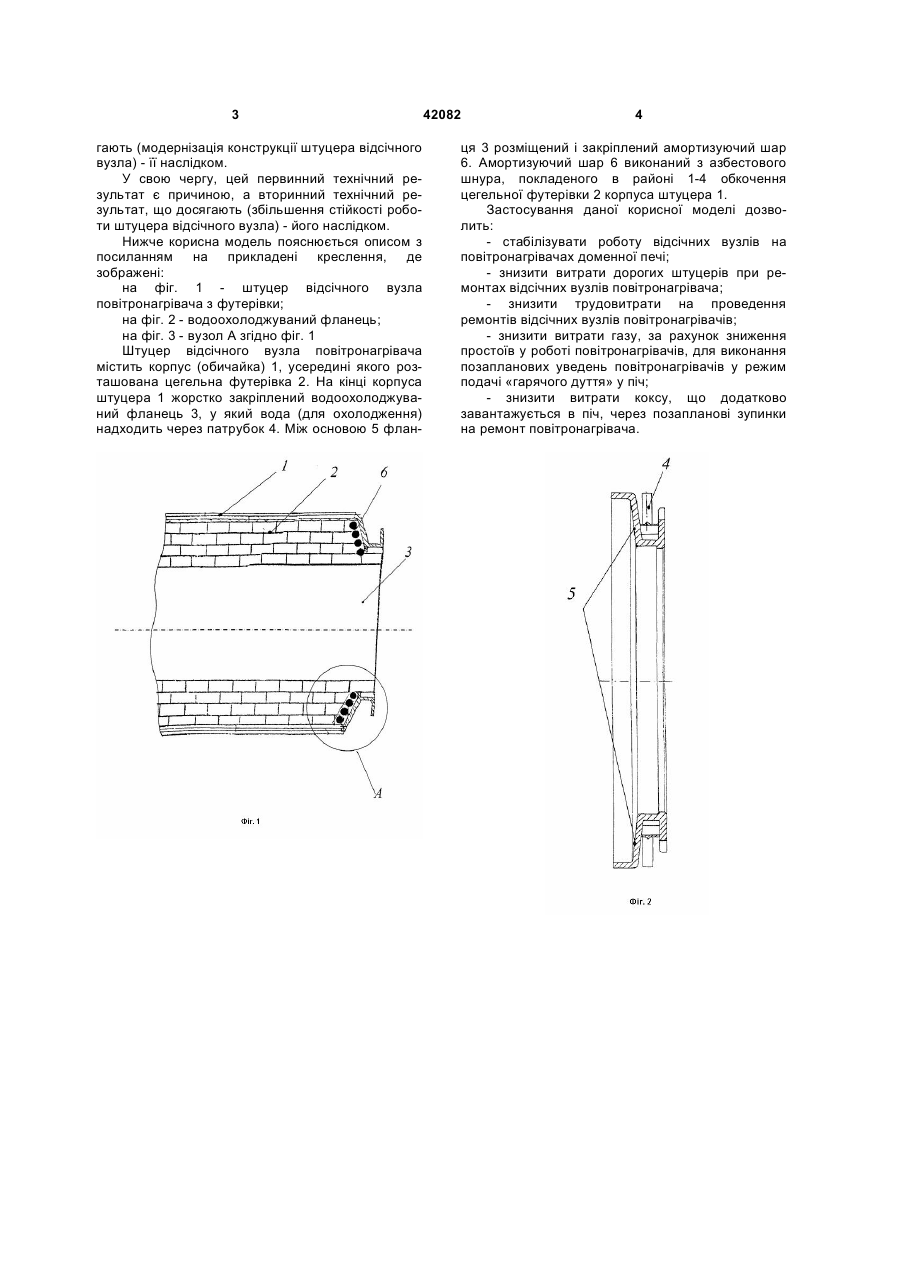

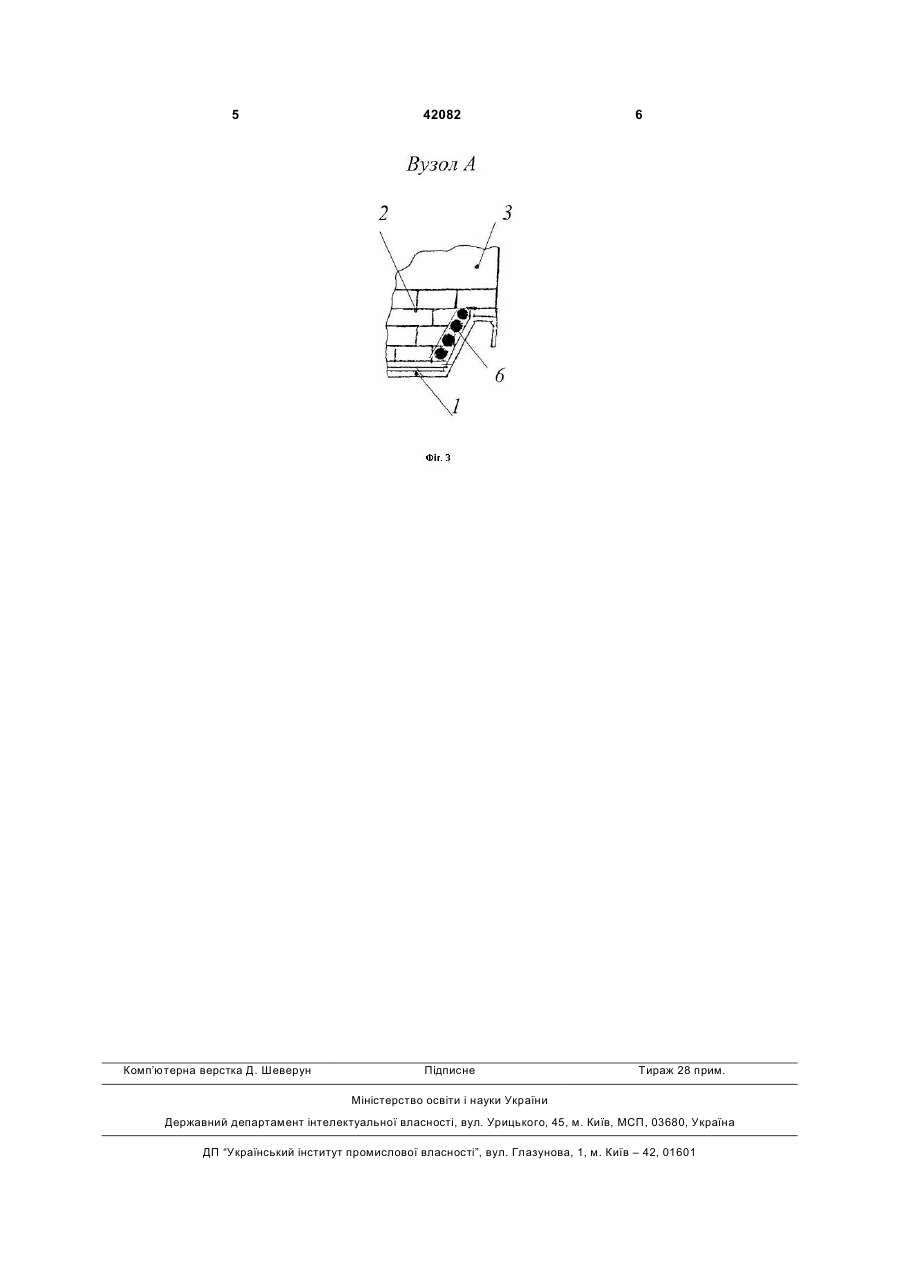

1. Штуцер відсічного вузла повітронагрівача, що містить корпус із внутрішньою цегляною футе 3 гають (модернізація конструкції штуцера відсічного вузла) - її наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат, що досягають (збільшення стійкості роботи штуцера відсічного вузла) - його наслідком. Нижче корисна модель пояснюється описом з посиланням на прикладені креслення, де зображені: на фіг. 1 - штуцер відсічного вузла повітронагрівача з футерівки; на фіг. 2 - водоохолоджуваний фланець; на фіг. 3 - вузол А згідно фіг. 1 Штуцер відсічного вузла повітронагрівача містить корпус (обичайка) 1, усередині якого розташована цегельна футерівка 2. На кінці корпуса штуцера 1 жорстко закріплений водоохолоджуваний фланець 3, у який вода (для охолодження) надходить через патрубок 4. Між основою 5 флан 42082 4 ця 3 розміщений і закріплений амортизуючий шар 6. Амортизуючий шар 6 виконаний з азбестового шнура, покладеного в районі 1-4 обкочення цегельної футерівки 2 корпуса штуцера 1. Застосування даної корисної моделі дозволить: - стабілізувати роботу відсічних вузлів на повітронагрівачах доменної печі; - знизити витрати дорогих штуцерів при ремонтах відсічних вузлів повітронагрівача; - знизити трудовитрати на проведення ремонтів відсічних вузлів повітронагрівачів; - знизити витрати газу, за рахунок зниження простоїв у роботі повітронагрівачів, для виконання позапланових уведень повітронагрівачів у режим подачі «гарячого дуття» у піч; - знизити витрати коксу, що додатково завантажується в піч, через позапланові зупинки на ремонт повітронагрівача. 5 Комп’ютерна верстка Д. Шеверун 42082 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnecting branch for the shutoff hot-blast stove unit
Автори англійськоюSenkin Oleksandr Oleksiiovych, Naumenko Oleksandr Serhiiovych, Kovtunenko OleksiiVasyliovych, Kovtun Leonid Ivanovych, Karevskyi Roman Petrovych
Назва патенту російськоюШтуцер отсечного узла воздухонагревателя
Автори російськоюСенькин Александр Алексеевич, Науменко Александр Сергеевич, Ковтуненко Алексей Васильевич, Ковтун Леонид Иванович, Каревский Роман Петрович
МПК / Мітки
МПК: C21B 9/06
Мітки: відсічного, вузла, штуцер, повітронагрівача
