Пристрій для біофорезу кукси гомілки

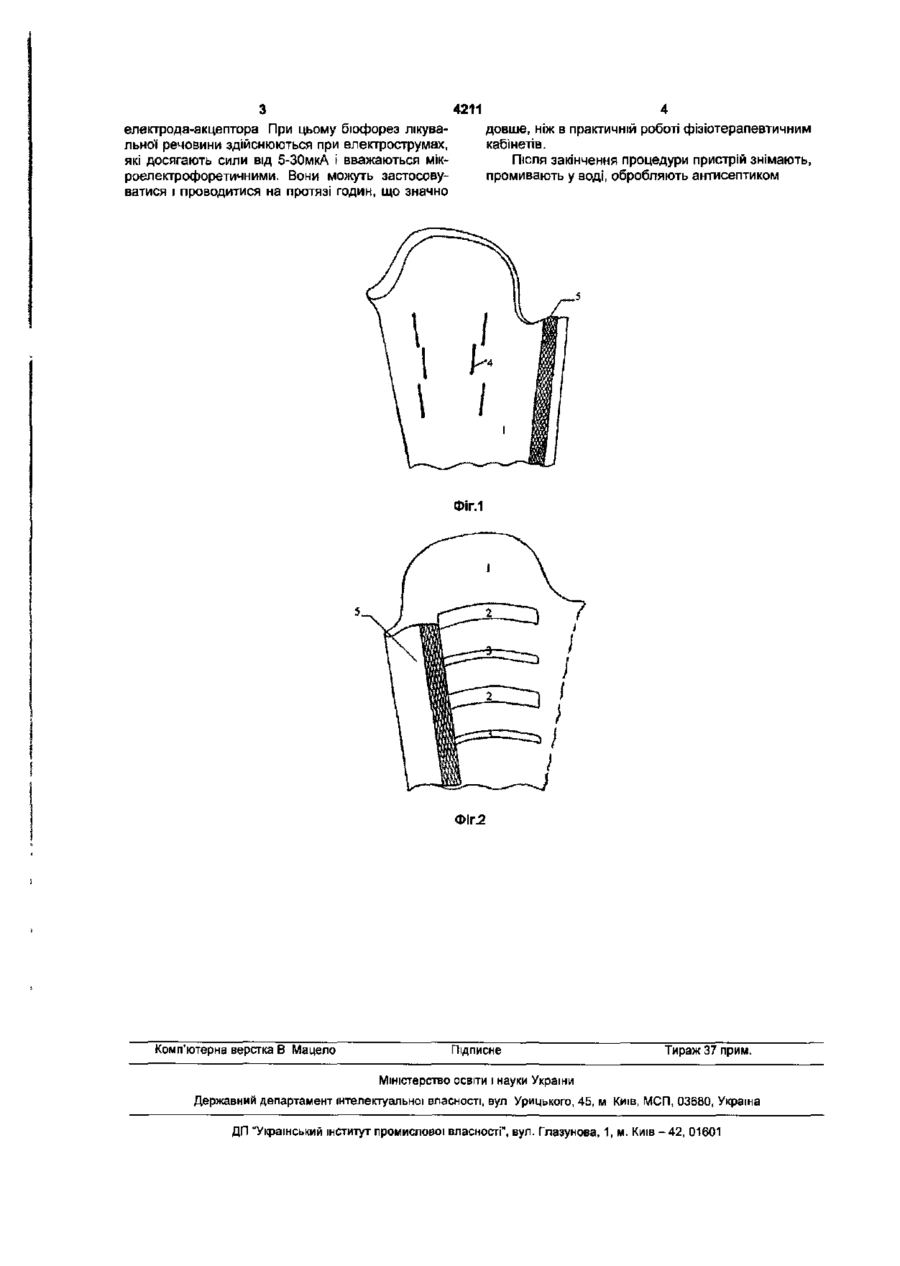

Пристрій для біофорезу кукси гомілки, що включає корпус та електроди з різнорідних металів, розташованих на його поверхні, який відрізняється тим, що корпус виготовлено з поліефірної композиції ДПКФ-11, який повторює форму гомілки, до внутрішньої поверхні якого закріплено пластинки з міді та алюмінієвої фольги, що з'єднані між собою електропровідним дротом. Запропонована корисна модель, пристрій для біофорезу кукси гомілки, відноситься до медицини, зокрема, до фізіотерапевтичних засобів. Він призначений і може бути використаний для введення іонів лікувальних речовин в тканини кукси гомілки при лікуванні різних захворювань м'яких і твердих тканин. Пристрої для біофорезу тканин лікувальними речовинами ВІДОМІ. До них, наприклад, відноситься медична пов'язка по патенту України за N30182А, що включає стрічку з перев'язочного матеріалу, між шарами якої розташовано два електроди з дроту чи фольги. Вони виготовлені з різнорідних металів, що створюють між собою термопару, і розташовані вздовж стрічки. Таке виконання пов'язки забезпечує введення іонів лікувальних речовин в тканини організму при лікуванні ран, запальних процесів, рубцевих змін тощо. Недоліком цієї' пов'язки є недостатня площа контакту пов'язки з шкірою та складність II накладання при застосуванні на куксах гомілки. В основу корисної моделі поставлена задача розробки такого пристрою, який щільно контактує та збільшує площу введення іонів лікувальної речовини на куксі гомілки без використання допоміжних джерел електропостачання і спрощує процедуру застосування Така задача забезпечується тим, що пристрій виготовлено з поліефірної' композиції ДПКФ-11, який за формою повторює основні контури верх ньої третини гомілки. До внутрішньої поверхні пристрою закріплені пластинки з міді та алюмінієвої фольги, які з'єднані між собою вільним дротом. Пластинки з міді віддають електрони (донори), а пластинки з алюмінієво/ фольги сприймають електрони (акцептори). На фіг 1 і 2 зображено ескізний проект зовнішнього вигляду пристрою для біофорезу кукси гомілки, що включає корпус пристрою 1, який виготовлений з поліефірної композиції ДПКФ-11 і повторює форму гомілки в верхній третині, пластинки з міді 2 та алюмінієвої фольги 3. Пластинки з різнорідних металів закріплені на внутрішній поверхні пристрою з зовнішнього і внутрішнього боків, з'єднані між собою електропровідником - контактними дротами 4, які виходять назовні через перфораційні отвори, розташовуючись по зовнішній поверхні пристрою. На задній поверхні пристрою закріплена смужка-фіксатор 5, яка виготовлена з липкої стрічки Для застосування беруть бинт, змочують його розтином лікувальної речовини І намотують його на куксу гомілки. Потім на куксу одягають пристрій. При цьому мідні 2 та алюмінієві пластинки П контактують з бинтом. Щільність контакту пристрою з куксою гомілки регулюють через смужкуфіксатор 5. При ньому розпочинається бюфорез: іони лікувальної речовини вводяться в шкіру і глибше розташовані тканини під дією односпрямованого руху електронів в тілі від електрода-донора до CM З 4211 довше, ніж в практичній роботі фізіотерапевтичним електрода-акцептора При цьому бюфорез лікувальної речовини здійснюються при електрострумах, кабінетів. які досягають сили від 5-30мкА і вважаються мікПісля закінчення процедури пристрій знімають, роелектрофоретичними. Вони можуть застосовупромивають у воді, обробляють антисептиком ватися і проводитися на протязі годин, що значно ФІГ.1 Фіг.2 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
