Чотиривальцьовий льонотертковий апарат
Номер патенту: 42134
Опубліковано: 25.06.2009
Автори: Маринченко Ігор Олексійович, Василюк Володимир Іванович, Макаєв Володимир Іванович, Лукач Василь Степанович, Хайліс Гедаль Абрамович
Формула / Реферат
Чотиривальцьовий тертковий апарат, що містить бункер і плющильні вальці, який відрізняється тим, що в бункері над другим і третім плющильними вальцями розміщений направляч вороху, закріплений двома тримачами до верхніх частин бокових стінок бункера і виконаний у вигляді двох напрямних площин, встановлених на висоті, достатній для направлення вороху в плющильні щілини між вальцями.
Текст

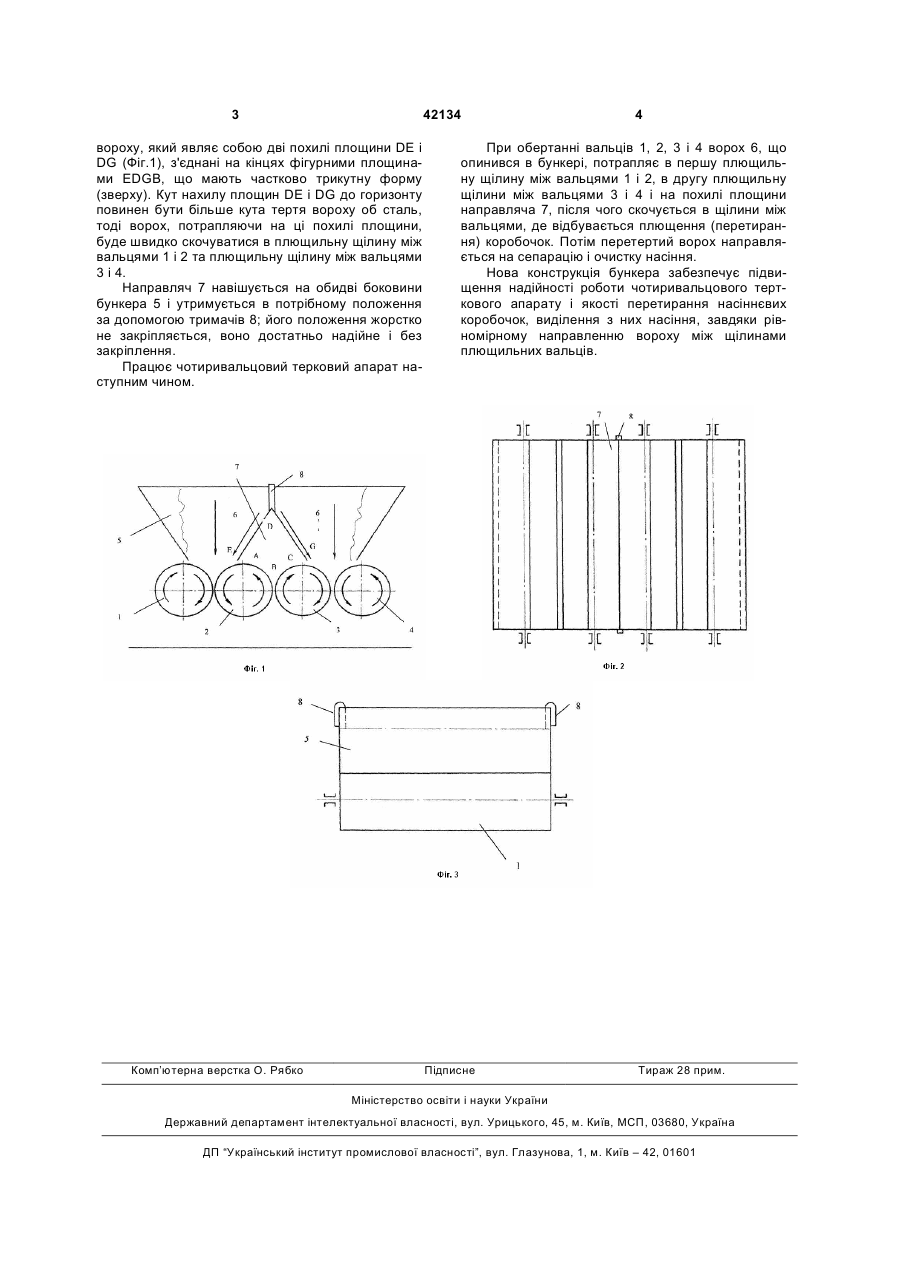

Чотиривальцьовий тертковий апарат, що містить бункер і плющильні вальці, який відрізняється тим, що в бункері над другим і третім плющильними вальцями розміщений направляч вороху, закріплений двома тримачами до верхніх частин бокових стінок бункера і виконаний у вигляді двох напрямних площин, встановлених на висоті, достатній для направлення вороху в плющильні щілини між вальцями. (19) (21) u200900376 (22) 19.01.2009 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ВАСИЛЮК ВОЛОДИМИР ІВАНОВИЧ, ЛУКАЧ ВАСИЛЬ СТЕПАНОВИЧ, МАКАЄВ ВОЛОДИМИР ІВАНОВИЧ, МАРИНЧЕНКО ІГОР ОЛЕКСІЙОВИЧ, ХАЙЛІС ГЕДАЛЬ АБРАМОВИЧ (73) ІНСТИТУТ ЛУБ'ЯНИХ КУЛЬТУР УААН 3 42134 вороху, який являє собою дві похилі площини DE і DG (Фіг.1), з'єднані на кінцях фігурними площинами EDGB, що мають частково трикутну форму (зверху). Кут нахилу площин DE і DG до горизонту повинен бути більше кута тертя вороху об сталь, тоді ворох, потрапляючи на ці похилі площини, буде швидко скочуватися в плющильну щілину між вальцями 1 і 2 та плющильну щілину між вальцями 3 і 4. Направляч 7 навішується на обидві боковини бункера 5 і утримується в потрібному положення за допомогою тримачів 8; його положення жорстко не закріпляється, воно достатньо надійне і без закріплення. Працює чотиривальцовий терковий апарат наступним чином. Комп’ютерна верстка О. Рябко 4 При обертанні вальців 1, 2, 3 і 4 ворох 6, що опинився в бункері, потрапляє в першу плющильну щілину між вальцями 1 і 2, в другу плющильну щілини між вальцями 3 і 4 і на похилі площини направляча 7, після чого скочується в щілини між вальцями, де відбувається плющення (перетирання) коробочок. Потім перетертий ворох направляється на сепарацію і очистку насіння. Нова конструкція бункера забезпечує підвищення надійності роботи чотиривальцового терткового апарату і якості перетирання насіннєвих коробочок, виділення з них насіння, завдяки рівномірному направленню вороху між щілинами плющильних вальців. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFour-roller flax-rolling unit
Автори англійськоюVasyliuk Volodymyr Ivanovych, Lukach Vasyl Stepanovych, Makaiev Volodymyr Ivanovych, Marynchenko Ihor Oleksiiovych, Khailis Hedal Abramovych
Назва патенту російськоюЧетырехвальцовый льнотерочный аппарат
Автори російськоюВасилюк Владимир Иванович, Лукач Василий Степанович, Макаев Владимир Иванович, Маринченко Игорь Алексеевич, Хайлис Гедаль Абрамович
МПК / Мітки
МПК: A01D 45/00
Мітки: льонотертковий, апарат, чотиривальцьовий
