Фланцеве з’єднання жорстких вентиляційних труб

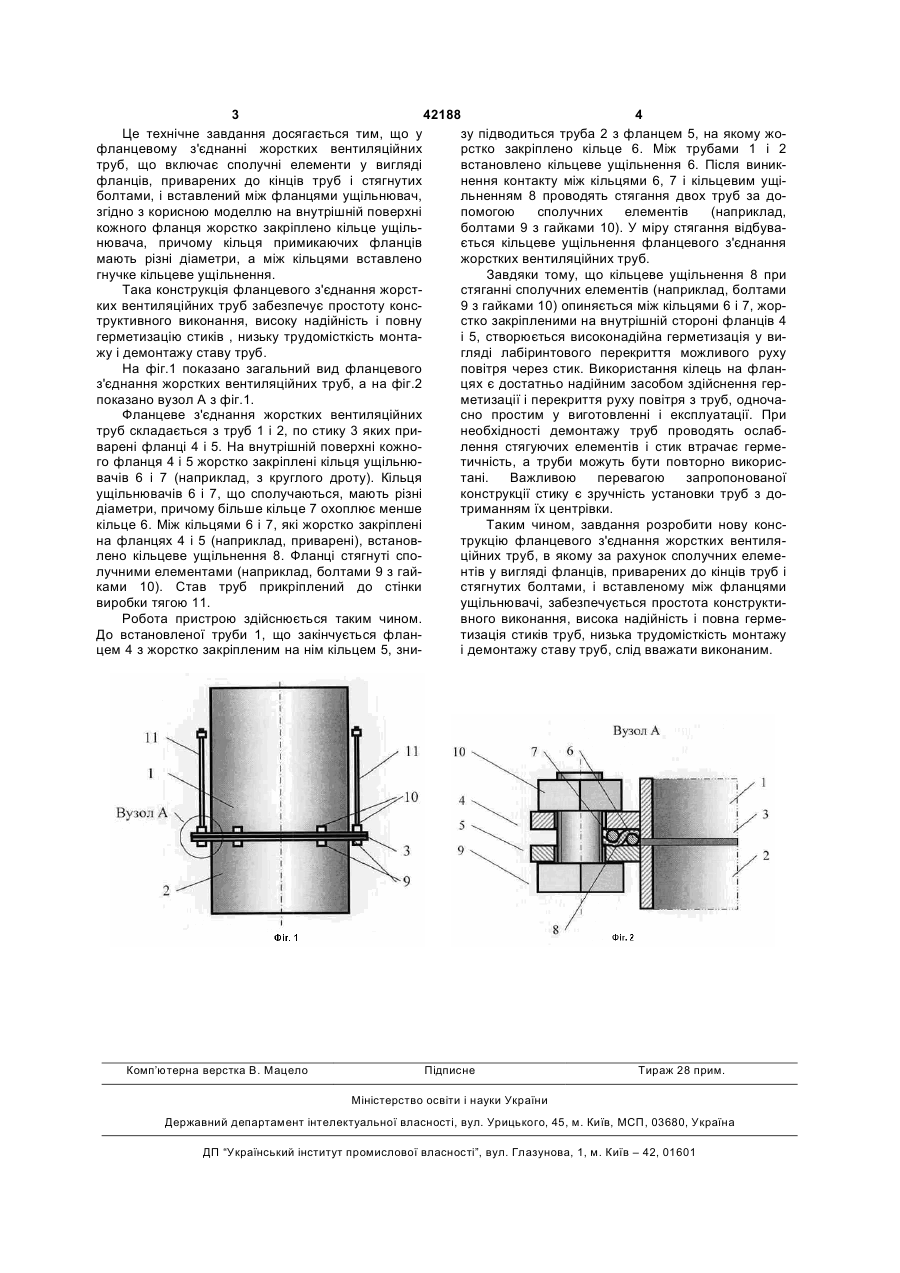

Фланцеве з'єднання жорстких вентиляційних труб, що включає сполучні елементи у вигляді фланців, приварених до кінців труб і стягнутих болтами, та вставлений між фланцями ущільнювач, яке відрізняється тим, що на внутрішній поверхні кожного фланця жорстко закріплено кільце ущільнювача, причому кільця примикаючих фланців мають різні діаметри, а між кільцями вставлено гнучке кільцеве ущільнення. (19) (21) u200900746 (22) 02.02.2009 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ЛИТВИНСЬКИЙ ГАРРІ ГРИГОРОВИЧ, МОЛОДИК ВОЛОДИМИР ВОЛОДИМИРОВИЧ (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 42188 4 Це технічне завдання досягається тим, що у зу підводиться труба 2 з фланцем 5, на якому жофланцевому з'єднанні жорстких вентиляційних рстко закріплено кільце 6. Між трубами 1 і 2 труб, що включає сполучні елементи у вигляді встановлено кільцеве ущільнення 6. Після виникфланців, приварених до кінців труб і стягнутих нення контакту між кільцями 6, 7 і кільцевим ущіболтами, і вставлений між фланцями ущільнювач, льненням 8 проводять стягання двох труб за дозгідно з корисною моделлю на внутрішній поверхні помогою сполучних елементів (наприклад, кожного фланця жорстко закріплено кільце ущільболтами 9 з гайками 10). У міру стягання відбуванювача, причому кільця примикаючих фланців ється кільцеве ущільнення фланцевого з'єднання мають різні діаметри, а між кільцями вставлено жорстких вентиляційних труб. гнучке кільцеве ущільнення. Завдяки тому, що кільцеве ущільнення 8 при Така конструкція фланцевого з'єднання жорстстяганні сполучних елементів (наприклад, болтами ких вентиляційних труб забезпечує простоту конс9 з гайками 10) опиняється між кільцями 6 і 7, жортруктивного виконання, високу надійність і повну стко закріпленими на внутрішній стороні фланців 4 герметизацію стиків , низьку трудомісткість монтаі 5, створюється високонадійна герметизація у вижу і демонтажу ставу труб. гляді лабіринтового перекриття можливого руху На фіг.1 показано загальний вид фланцевого повітря через стик. Використання кілець на фланз'єднання жорстких вентиляційних труб, а на фіг.2 цях є достатньо надійним засобом здійснення герпоказано вузол А з фіг.1. метизації і перекриття руху повітря з труб, одночаФланцеве з'єднання жорстких вентиляційних сно простим у виготовленні і експлуатації. При труб складається з труб 1 і 2, по стику 3 яких принеобхідності демонтажу труб проводять ослабварені фланці 4 і 5. На внутрішній поверхні кожнолення стягуючих елементів і стик втрачає гермего фланця 4 і 5 жорстко закріплені кільця ущільнютичність, а труби можуть бути повторно викорисвачів 6 і 7 (наприклад, з круглого дроту). Кільця тані. Важливою перевагою запропонованої ущільнювачів 6 і 7, що сполучаються, мають різні конструкції стику є зручність установки труб з додіаметри, причому більше кільце 7 охоплює менше триманням їх центрівки. кільце 6. Між кільцями 6 і 7, які жорстко закріплені Таким чином, завдання розробити нову консна фланцях 4 і 5 (наприклад, приварені), встановтрукцію фланцевого з'єднання жорстких вентилялено кільцеве ущільнення 8. Фланці стягнуті споційних труб, в якому за рахунок сполучних елемелучними елементами (наприклад, болтами 9 з гайнтів у вигляді фланців, приварених до кінців труб і ками 10). Став труб прикріплений до стінки стягнутих болтами, і вставленому між фланцями виробки тягою 11. ущільнювачі, забезпечується простота конструктиРобота пристрою здійснюється таким чином. вного виконання, висока надійність і повна гермеДо встановленої труби 1, що закінчується флантизація стиків труб, низька трудомісткість монтажу цем 4 з жорстко закріпленим на нім кільцем 5, зниі демонтажу ставу труб, слід вважати виконаним. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
