П’єзоелектричний трансформатор
Номер патенту: 42304
Опубліковано: 25.06.2009
Автори: Сотула Жанна Василівна, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який містить два дискові п'єзоелементи з кільцевим та дисковим електродами, причому для кожного п'єзоелемента проекція одного електрода не співпадає з іншим електродом, п'єзоелементи з'єднані між собою таким чином, що електроди, розташовані на поверхнях п'єзоелементів, що з'єднуються, співпадають і створюють внутрішній електрод, вхідний провід підключений до одного зовнішнього електрода, вихідний провід підключений до іншого зовнішнього електрода, а загальний провід схеми підключений до внутрішнього електрода.
Текст

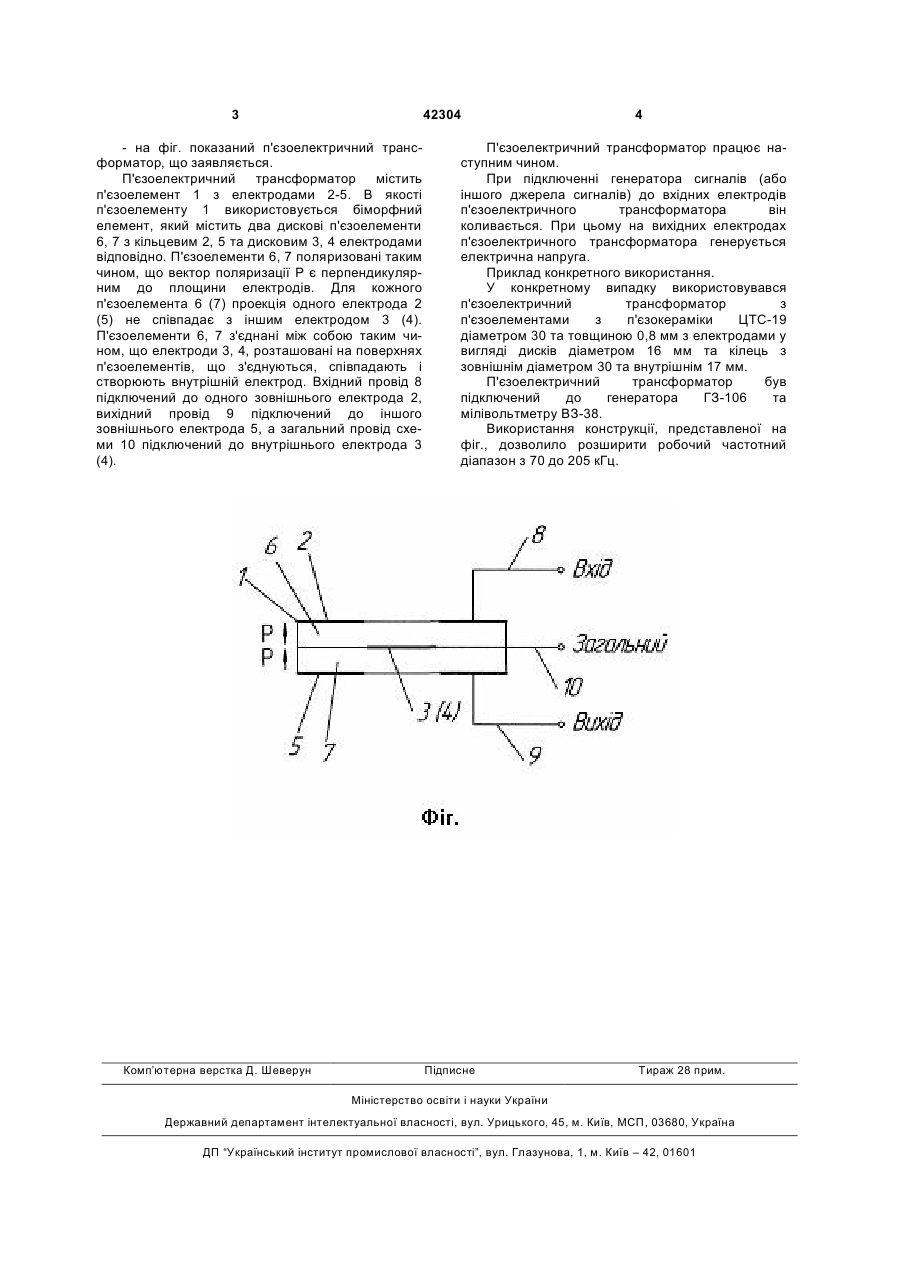

П'єзоелектричний трансформатор, який містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який 3 42304 - на фіг. показаний п'єзоелектричний трансформатор, що заявляється. П'єзоелектричний трансформатор містить п'єзоелемент 1 з електродами 2-5. В якості п'єзоелементу 1 використовується біморфний елемент, який містить два дискові п'єзоелементи 6, 7 з кільцевим 2, 5 та дисковим 3, 4 електродами відповідно. П'єзоелементи 6, 7 поляризовані таким чином, що вектор поляризації Р є перпендикулярним до площини електродів. Для кожного п'єзоелемента 6 (7) проекція одного електрода 2 (5) не співпадає з іншим електродом 3 (4). П'єзоелементи 6, 7 з'єднані між собою таким чином, що електроди 3, 4, розташовані на поверхнях п'єзоелементів, що з'єднуються, співпадають і створюють внутрішній електрод. Вхідний провід 8 підключений до одного зовнішнього електрода 2, вихідний провід 9 підключений до іншого зовнішнього електрода 5, а загальний провід схеми 10 підключений до внутрішнього електрода 3 (4). Комп’ютерна верстка Д. Шеверун 4 П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзоелементами з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8 мм з електродами у вигляді дисків діаметром 16 мм та кілець з зовнішнім діаметром 30 та внутрішнім 17 мм. П'єзоелектричний трансформатор був підключений до генератора ГЗ-106 та мілівольтметру ВЗ-38. Використання конструкції, представленої на фіг., дозволило розширити робочий частотний діапазон з 70 до 205 кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
Код посилання
