Двоконтурний панельний теплообмінник з подвійними рідинними сорочками

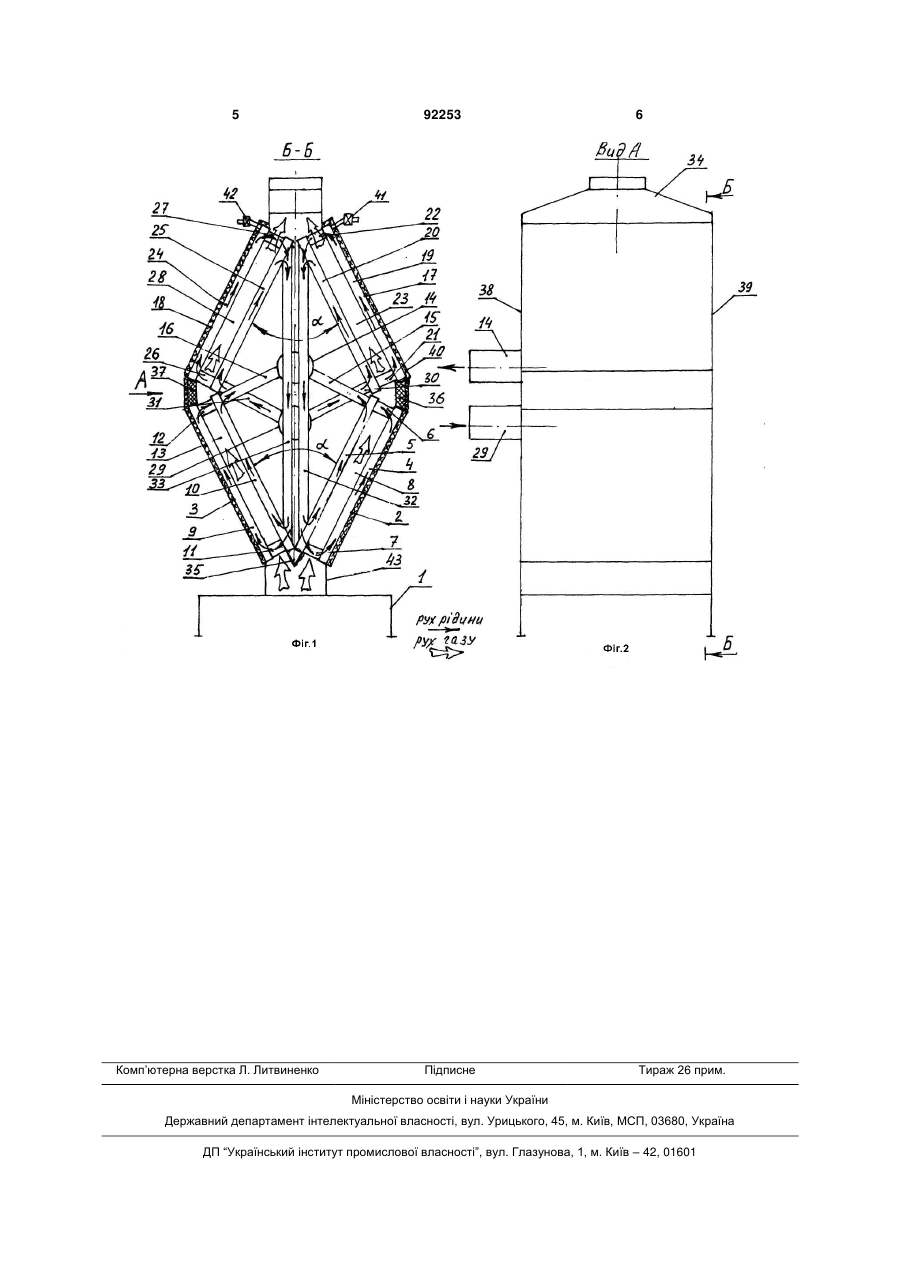

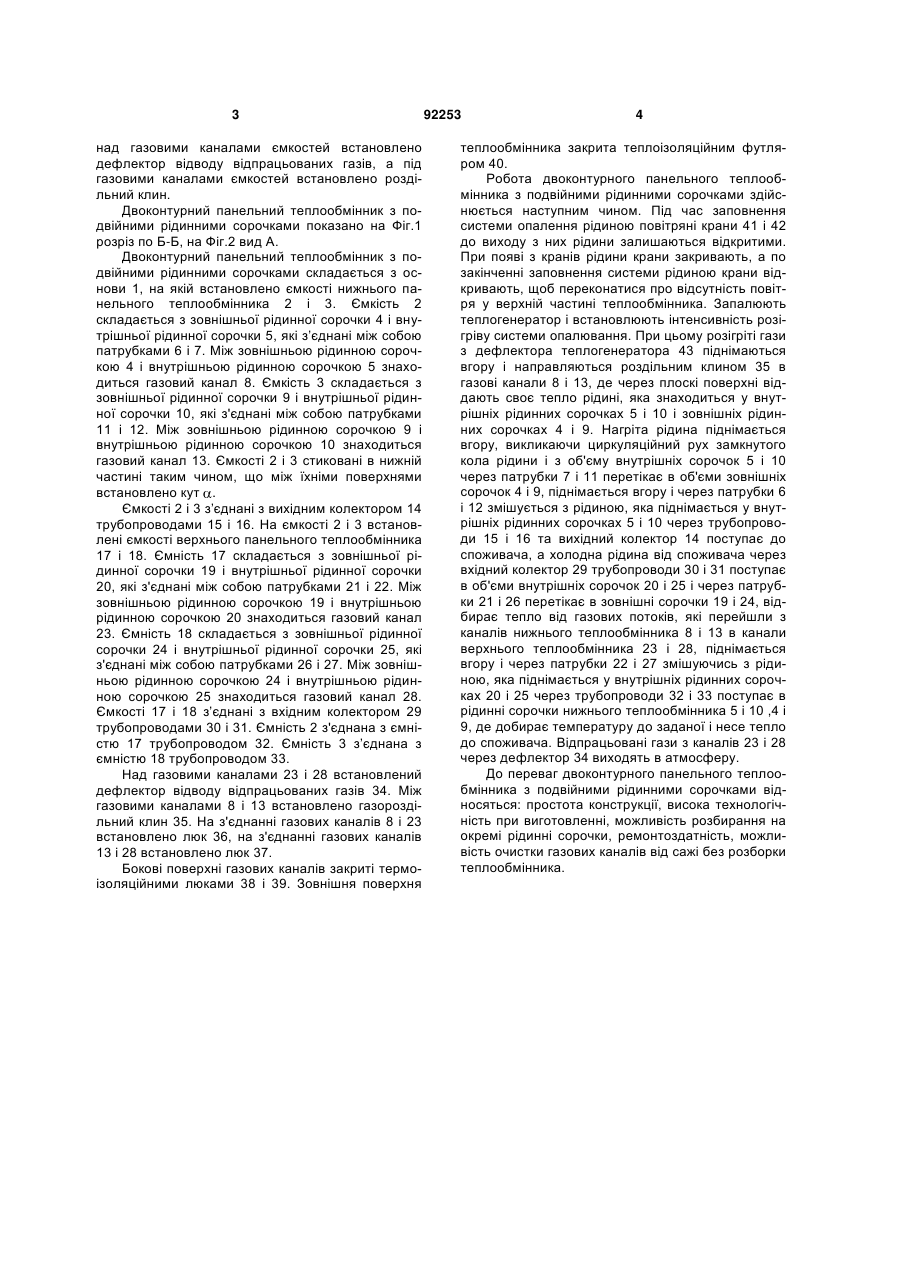

Двоконтурний панельний теплообмінник з подвійними рідинними сорочками що містить основу, нижній і верхній панельні теплообмінники з подвійними рідинними сорочками, роздільний клин, вхідний і вихідний рідинні колектори, трубоп C2 2 (19) 1 3 над газовими каналами ємкостей встановлено дефлектор відводу відпрацьованих газів, а під газовими каналами ємкостей встановлено роздільний клин. Двоконтурний панельний теплообмінник з подвійними рідинними сорочками показано на Фіг.1 розріз по Б-Б, на Фіг.2 вид А. Двоконтурний панельний теплообмінник з подвійними рідинними сорочками складається з основи 1, на якій встановлено ємкості нижнього панельного теплообмінника 2 і 3. Ємкість 2 складається з зовнішньої рідинної сорочки 4 і внутрішньої рідинної сорочки 5, які з’єднані між собою патрубками 6 і 7. Між зовнішньою рідинною сорочкою 4 і внутрішньою рідинною сорочкою 5 знаходиться газовий канал 8. Ємкість 3 складається з зовнішньої рідинної сорочки 9 і внутрішньої рідинної сорочки 10, які з'єднані між собою патрубками 11 і 12. Між зовнішньою рідинною сорочкою 9 і внутрішньою рідинною сорочкою 10 знаходиться газовий канал 13. Ємкості 2 і 3 стиковані в нижній частині таким чином, що між їхніми поверхнями встановлено кут . Ємкості 2 і 3 з’єднані з вихідним колектором 14 трубопроводами 15 і 16. На ємкості 2 і 3 встановлені ємкості верхнього панельного теплообмінника 17 і 18. Ємність 17 складається з зовнішньої рідинної сорочки 19 і внутрішньої рідинної сорочки 20, які з'єднані між собою патрубками 21 і 22. Між зовнішньою рідинною сорочкою 19 і внутрішньою рідинною сорочкою 20 знаходиться газовий канал 23. Ємність 18 складається з зовнішньої рідинної сорочки 24 і внутрішньої рідинної сорочки 25, які з'єднані між собою патрубками 26 і 27. Між зовнішньою рідинною сорочкою 24 і внутрішньою рідинною сорочкою 25 знаходиться газовий канал 28. Ємкості 17 і 18 з’єднані з вхідним колектором 29 трубопроводами 30 і 31. Ємність 2 з'єднана з ємністю 17 трубопроводом 32. Ємність 3 з’єднана з ємністю 18 трубопроводом 33. Над газовими каналами 23 і 28 встановлений дефлектор відводу відпрацьованих газів 34. Між газовими каналами 8 і 13 встановлено газороздільний клин 35. На з'єднанні газових каналів 8 і 23 встановлено люк 36, на з'єднанні газових каналів 13 і 28 встановлено люк 37. Бокові поверхні газових каналів закриті термоізоляційними люками 38 і 39. Зовнішня поверхня 92253 4 теплообмінника закрита теплоізоляційним футляром 40. Робота двоконтурного панельного теплообмінника з подвійними рідинними сорочками здійснюється наступним чином. Під час заповнення системи опалення рідиною повітряні крани 41 і 42 до виходу з них рідини залишаються відкритими. При появі з кранів рідини крани закривають, а по закінченні заповнення системи рідиною крани відкривають, щоб переконатися про відсутність повітря у верхній частині теплообмінника. Запалюють теплогенератор і встановлюють інтенсивність розігріву системи опалювання. При цьому розігріті гази з дефлектора теплогенератора 43 піднімаються вгору і направляються роздільним клином 35 в газові канали 8 і 13, де через плоскі поверхні віддають своє тепло рідині, яка знаходиться у внутрішніх рідинних сорочках 5 і 10 і зовнішніх рідинних сорочках 4 і 9. Нагріта рідина піднімається вгору, викликаючи циркуляційний рух замкнутого кола рідини і з об'єму внутрішніх сорочок 5 і 10 через патрубки 7 і 11 перетікає в об'єми зовнішніх сорочок 4 і 9, піднімається вгору і через патрубки 6 і 12 змішується з рідиною, яка піднімається у внутрішніх рідинних сорочках 5 і 10 через трубопроводи 15 і 16 та вихідний колектор 14 поступає до споживача, а холодна рідина від споживача через вхідний колектор 29 трубопроводи 30 і 31 поступає в об'єми внутрішніх сорочок 20 і 25 і через патрубки 21 і 26 перетікає в зовнішні сорочки 19 і 24, відбирає тепло від газових потоків, які перейшли з каналів нижнього теплообмінника 8 і 13 в канали верхнього теплообмінника 23 і 28, піднімається вгору і через патрубки 22 і 27 змішуючись з рідиною, яка піднімається у внутрішніх рідинних сорочках 20 і 25 через трубопроводи 32 і 33 поступає в рідинні сорочки нижнього теплообмінника 5 і 10 ,4 і 9, де добирає температуру до заданої і несе тепло до споживача. Відпрацьовані гази з каналів 23 і 28 через дефлектор 34 виходять в атмосферу. До переваг двоконтурного панельного теплообмінника з подвійними рідинними сорочками відносяться: простота конструкції, висока технологічність при виготовленні, можливість розбирання на окремі рідинні сорочки, ремонтоздатність, можливість очистки газових каналів від сажі без розборки теплообмінника. 5 Комп’ютерна верстка Л. Литвиненко 92253 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
