Пристрій для охолодження повітря в тупиковій гірничій виробітці

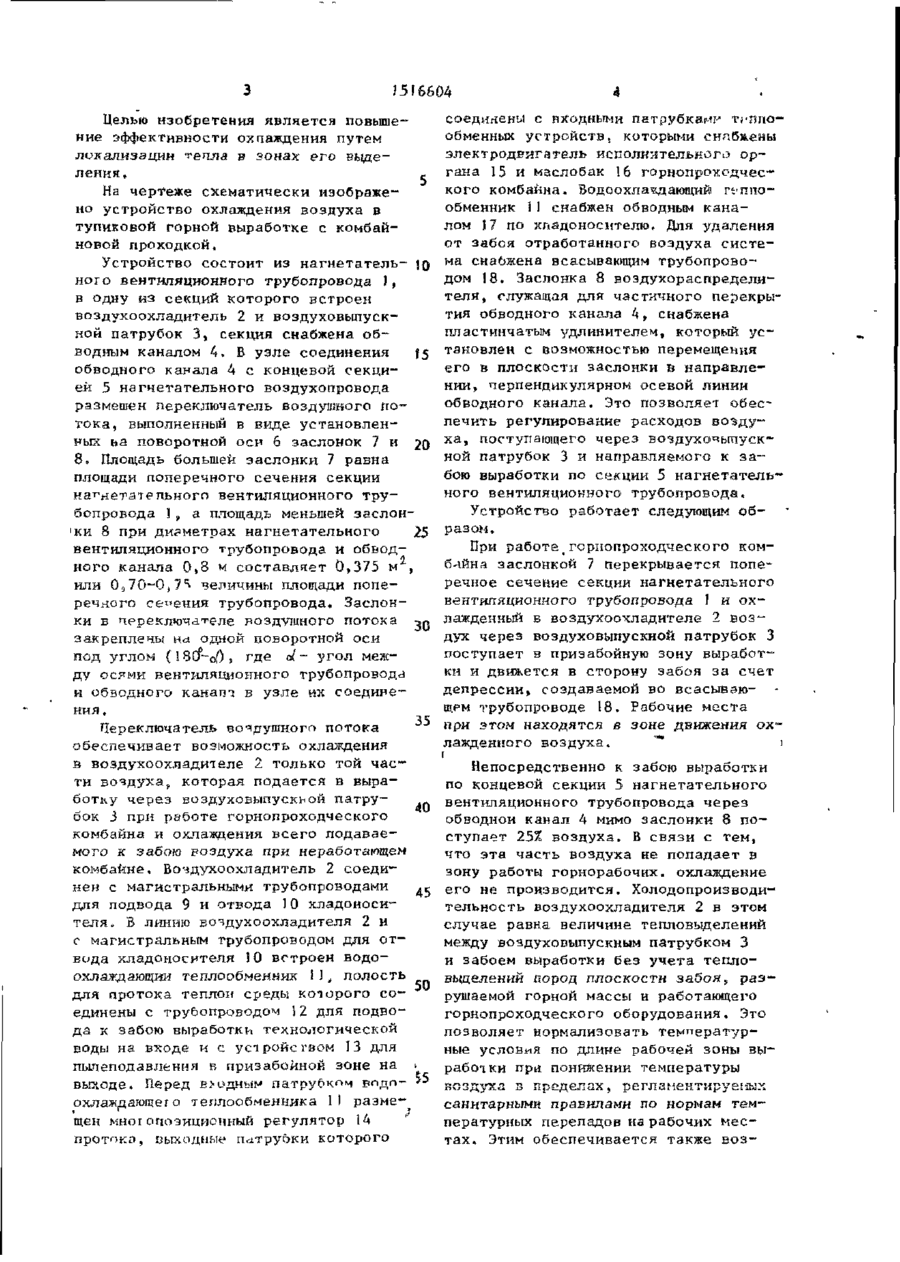

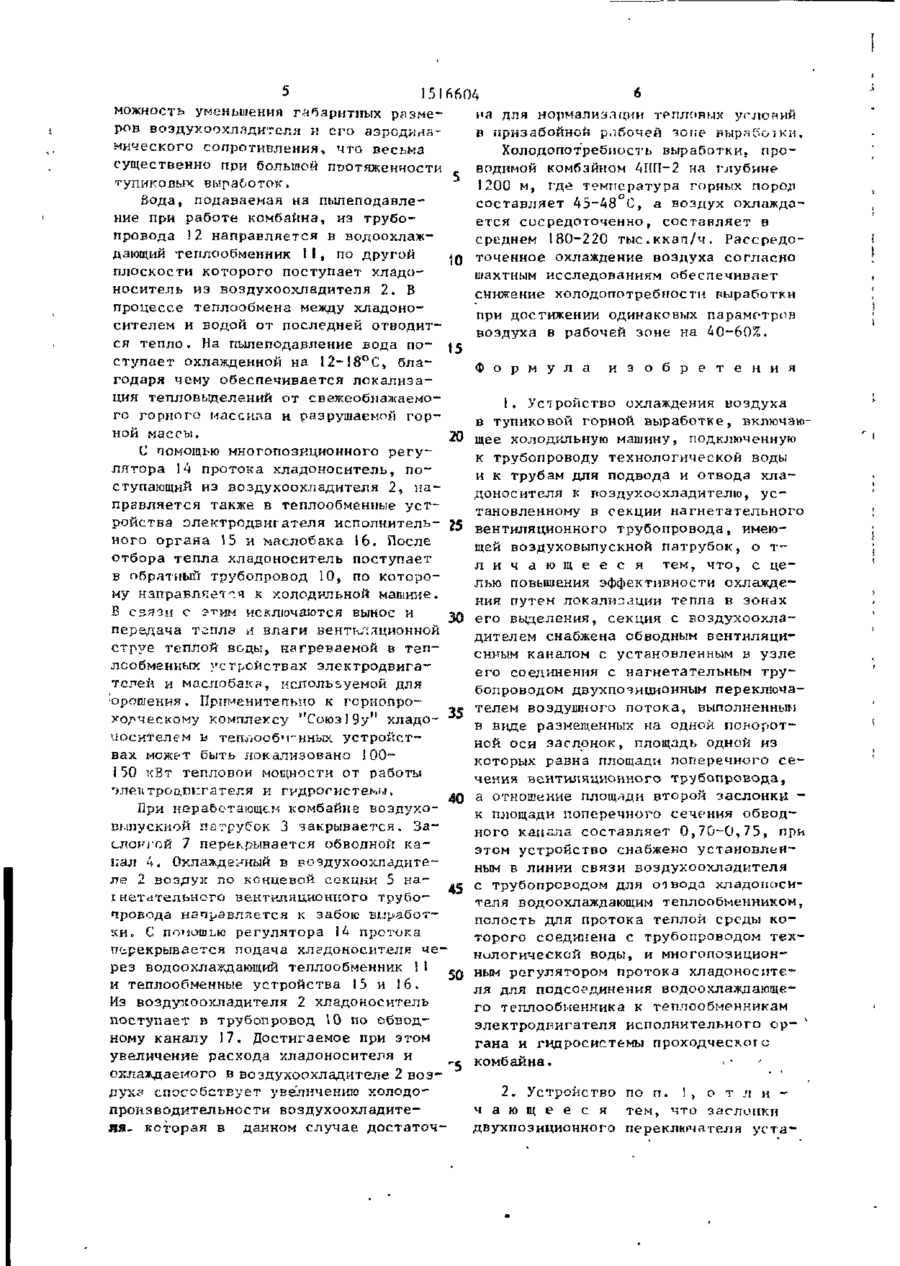

Изобретение относится к горному делу и м.б. использовано для нормализации тепловых условий рудничной атмосферы в механизированных тупиковых горных выработках с комбайновым проведением. Цель - повышение эффективности охлаждения путем локализации тепла в зонах его выделения. Устройство включает нагнетательный вентиля Iционный трубопровод (ТП), в одну из секций которого включен воздухоохладитель и воздуховыпускной патрубок. Секция с воздухоохладителем снабжена обводным вентиляционным каналом с установленным в узле его соединения с выходом нагнетательного ТП двухпозиционным переключателем воздушного потока в виде установленных на одной поворотной оси заслонок. Площадь одной из заслонок равна площади поперечного сечения вентиляционного ТП, а отношение площади второй заслонки к площади поперечного сечения обводного канала составляет 0,70-0,75. Переключатель обеспечивает возможность эффективного охлаждения выработки при работающем и остановленном комбайне. В линии связи воздухоохладителя с ТП для отвода хладоноснтеля установлен водоохлаждающий теплообменник. Полость для протока теплой среды теплообменника соединена с ТП технологической воды и устройством пылеподавления в приэабойной зоне. Перед входным патрубком теплообменника размещен многопозиционный регулятор протока хлацоносителя, выходные патрубки которого соединены с теплообменниками электродвигателя и гидросистемы комбайна. Отработанный воздух удаляется от забоя всасывающим ТП. 1 з.п, ф-лы, 1 ил. Изобретение относится к горной промышленности и может быть использовано для нормализации тепловых условий рудничной атмосферы в механизи рованных тупиковых горных выработках с комбайновым проведением при нагнетательно—всасывающем способе проветривания. J5J6604 Целью изобретения является повышение эффективности охпаждения путем локализации -тепла в зонах его выделения , На чертеже схематически изображено устройство охлаждения воздуха в тупиковой горной выработке с комбайновой проходкой. Устройство состоит из нагнетательного вентиляционного трубопровода 1, в одну из секций которого встроен воздухоохладитель 2 и воздуховыпускной патрубок 3, секция снабжена обводным каналом 4. Б узле соединения Ї5 обводного канала 4 с концевой секцией 5 нагнетательного воздухопровода размешен переключатель воздушного потока, выполненный в виде установленных на поворотной оси 6 заслонок 7 и 20 8= Площадь большей заслонки 7 равна площади поперечного сечения секции нагнетательного вентиляционного трубопровода 1 s а площадь меньшей заслон, !ки 8 при диаметрах нагнетательного вентиляционного трубопровода и обводного канала 0,8 м составляет 0>375 м или 0 9 70-0, 7е» величины площади поперечного селения трубопровода. Заслонки в переключателе РОЗдушного потока закреплены iw одной поворотной оси под углом (ІВСГ-о/), где d- угол между осями вентиляционного трубопровода и обводного канапа в узле их соединения . 35 Переключатель воздушного потока обеспечивает возможность охлаждения в воздухоохладителе 2 только той части воздуха^ которая подается в выработку через воздуховьшускьой патру40 бок 3 при работе горнопроходческого комбайна и охлаждения всего подаваемого к забою воздуха при неработающем комбайне. Воздухоохладитель 2 соединен с магистральными трубопроводами 45 для подвода 9 и отвода I0 хладоносителя. В линию воздухоохладителя 2 и с магистральным трубопроводом для отЕода хладоносителя 10 встроен водоохлаждающии теплообменник І 3 , лолость , 50 для протока теплой среды которого соединены с трубопроводом 12 для подвода к забою выработки технологической воды на входе и с устройством 13 для иылеподавлення в призабойной зоне на выходе. Перед в>одным патрубкам водоохлаждающег о теплообменника І І размещен мног опозиционный регулятор 14 протока, выходные патрубки которого соединены с входными патрубками Tvnrto обменных устройствS которыми снабжены электродвигатель исполнительного органа 15 и маслобак !б горнопроходческого комбайна. Водсюхла-адающнй геипообменник \1 снабжен обводным каналом 17 по хдадоноснтелю. Для удаления от забоя отработанного воздуха система снабжена всасывающим трубопроводом 18. Заслонка 8 воздухораспределителя, служащая для частичного перекрытия обводного канала 4» снабжена пластинчатым удлинителем, который установлен с возможностью перемещения его в плоскости заслонки в направлении, перпендикулярном осевой линии обводного канала. Это позволяет обеспечить регулирование расходов воздуха, поступающего через воэдухочыпускной патрубок 3 и направляемого к забою выработки по секции 5 нагнетатель ного вентиляционного трубопровода. Устройство работает следующим образом. При работе_ горнопроходческого комбайна заслонкой 7 перекрывается поперечное сечение секции нагнетательного вентиляционного трубопровода J и охлажденный в воздухоохладителе 2 воздух через воздуховыпускной патрубок 3 поступает в призабойную зону выработки и движется в сторону забоя за счет депрессии» создаваемой во всасывзюЩ Р М трубопроводе 18. Рабочие места при этом находятся в зоне движения охлажденного воздуха. * ™ і Непосредственно к забою выработки по концевой секции 5 нагнетательного вентиляционного трубопровода через обводной канал 4 мимо заслонки 8 поступает 25% воздуха. В связи с тем, что эта часть воздуха не попадает в зону работы горнорабочих, охлаждение его не производится. Холодопроизводительность воздухоохладителя 2 в этом случае равна величине тепловыделений между воздуховыпускным патрубком 3 и забоем выработки без учета тепловыделений пород плоскости забояs разрушаемой горной массы и работающего горнопроходческого оборудования, Это позволяет нормализовать температурные условия по длине рабочей зоны выработки пра понижении температуры воздуха в пределах, рєгламектируеіз-,!х санитарными правилами по нормам температурных перепадов на рабочих местах. Этим обеспечивается также воз 5 151 6604 можность уменьшения габаритных разме\*я для нормализации тепловых уело ний ров воздухоохладителя и его аэродинав призабойной рабочей зоне вьірлРої кн. мического сопротивления, что весьма Холодопотребность выработки, просущественно при большой протяженности водимой комбайном 4ПП-2 на глубине тупиковых выработок. ! 200 м, где температура горных по pop йода, подаваемая на пылenодавлесоставляет 45-48 С, а воздух охлаждание при работе комбайна, из трубоется сосредоточенно, составляет в провода !2 направляется в водоохлажсреднем I80-220 тыс.ккап/ч, Рассредодающий теплообменник II, по другой точенное охлаждение воздуха согласно плоскости которого поступает хладошахтным исследованиям обеспечивает носитель из воздухоохладителя 2. В снижение холодопотребности выработки процессе теплообмена между хладонопри достижении одинаковых параметров сителем и водой от последней отводитвоздуха в рабочей зоне на 40-60%. ся тепло. На пылеподавление вода поступает охлажденной на 12-!8°С, бла- 15 Ф о р м у л а и з о б р е т е н и я годаря чему обеспечивается локализация тепловыделений от свежеобнажаемо1. Устройство охлаждения воздуха го горного массива и разрушаемой горв тупиковой горной выработке, включзюной массы. 20 щее холодильную машину, подключенную С помощью многопозкционного регук трубопроводу технологической воды лятора 14 протока хладоноситель, пои к трубам для подвода и отвода хластупающий из воздухоохладителя 2, надоносителя к воздухоохладителю, усправляется также в теплообменные усттановленному в секции нагнетательного ройства электродвигателя исполнитель« вентиляционного трубопровода, имеюного органа 15 и маслобака 16. После щей воздуховыпускной патрубок, о тотбора тепла хладоноситель поступает л и ч а ю щ е е с я тем, что, с цев обратный трубопровод 10, по которолью повышения эффективности охлаждему направляется к холодильной машине. ния путем локализации тепла в зонах Б езя-зн с этим исключаются вынос и 30 его выделения, секция с воздухоохлапередача тепле и влаги вентиляционной дителем снабжена обводным вентиляциструе теплой воды, нагреваемой в тепонным каналом с установленным в узле лсобменкых устройствах электродвигаего соединения с нагнетательным трутелей и маслобака, испольауемой для бопроводом двухпочиционным переключа•орошения. Применительно к горнопрои 3 е телем воздушного потока, выполненным < ходческому комплексу Союз19у" хладов виде размещенных на одной поворотиосителем в теплообч'нных устройстной оси заслонок, площадь одной из вах может быть локализовано І GOкоторых равна площади поперечного се150 кВт тепловой мощности от работы чекия вентиляционного трубопровода, 'электродвигателя и гидрогистеь^і. а 40 отношение площади второй заслонки При неработающем комбайне воздухок площади поперечного сечения обводвыпускной патрубок 3 закрывается, Заного капала составляет O,7G-O,75, при СЛОІ'І'ОЙ 7 перекрывается обводной каэтом устройство снабжено установленпал А. Охлажденный в воздухоохладитеным в линии связи воздухоохладителя ле 2 воздух по концевой секции 5 на- 45 с трубопроводом для отвода хладоносиtнетательного вентиляционного труботеля водоохлаждающим теплообменником, провода направляется к забою выработполость для протока теплой среды коки. С помошькз регулятора \к протока торого соединена с трубопроводом техперекрывается подача хлгдоносителя ченологической ВОДЫ, И МНОГОПОЗИЦИОН" рез водоохлаждающий теплообменник 1 І 5Q ным регулятором протока хладоноситеи теплообменные устройства 15 и 16. ля для подсоединения еодоохлаждающе™ Из воздухоохладителя 2 хладоноентель го теплообменника к теплообменникам поступает в трубопровод 10 по обводэлектродвигателя исполнительного орному каналу 17. Достигаемое при этом гана и гидросистемы проходческого увеличение расхода хладоносителя и -е комбайна. охлаждаемого в воздухоохладителе 2 воздух? способствует увеличению холодопроизводительности воздухоохладителя- которая в данном случае достаточ 2 . Устройство по п . ^ о т л и ч а ю щ е е с я тем, что заслонки двухпозициоиного п е р е к л ю ч а т е л я у с т а 7 . і 516604 новлены под углом (180*-D0 друг к Другу, где d- угол между осями вен 8 тшіяционного трубопровода и обводного канала в узле их соединения. К хшдилшш 5 7 15. ввз 18 /J » П 1712 Редактор Л. Гратилло Составитель В. Львов Техред Л.Сердюкова Корректор Заказ 6359/30 Тираж 410 т. Малец, Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
