П’єзоелектричний трансформатор
Номер патенту: 42310
Опубліковано: 25.06.2009
Автори: Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович, Романенко Дмитро Євгенович, Сотула Жанна Василівна
Формула / Реферат
П'єзоелектричний трансформатор, що містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з шістьма парами електродів, причому вхідний провід з'єднаний з плюсовим електродом другої пари електродів і мінусовим електродом третьої пари електродів, вихідний провід підключений до плюсових електродів четвертої та шостої пар електродів, а загальний провід підключений до мінусових електродів першої та п'ятої пар електродів.
Текст

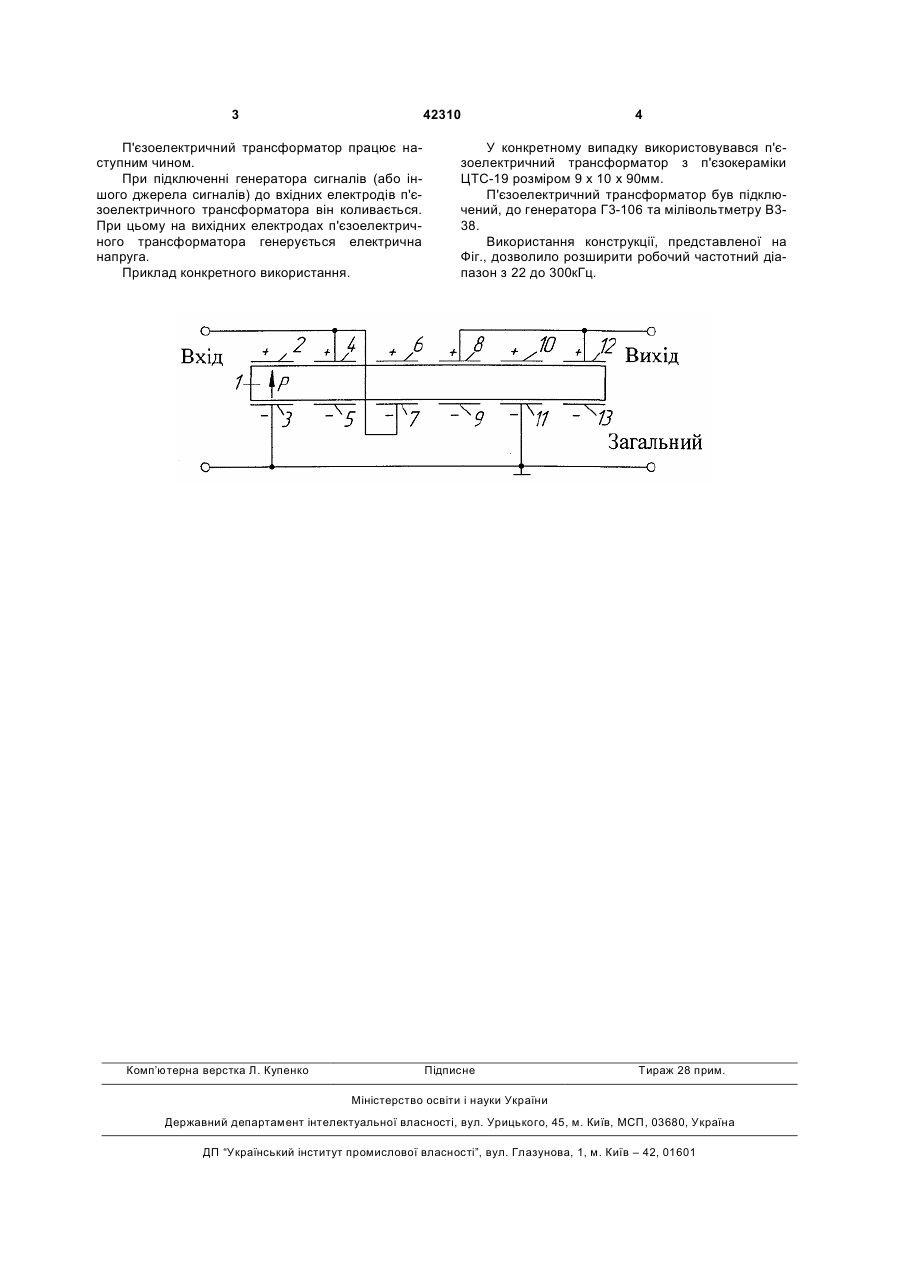

П'єзоелектричний трансформатор, що містить п'єзоелемент з вхідними та вихідними електрода 3 42310 П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. Комп’ютерна верстка Л. Купенко 4 У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 розміром 9 х 10 х 90мм. П'єзоелектричний трансформатор був підключений, до генератора Г3-106 та мілівольтметру В338. Використання конструкції, представленої на Фіг., дозволило розширити робочий частотний діапазон з 22 до 300кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Pomanenko Dmytro Yevhenovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Романенко Дмитрий Евгеньевич
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
