П’єзоелектричний трансформатор
Номер патенту: 42315
Опубліковано: 25.06.2009
Автори: Шарапов Валерій Михайлович, Куницька Лариса Георгіївна, Базіло Костянтин Вікторович, Сотула Жанна Василівна
Формула / Реферат
П'єзоелектричний трансформатор, що містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з п'ятьма парами електродів, причому вхідний провід з'єднаний з плюсовим електродом першої пари електродів і мінусовим електродом другої пари електродів, вихідний провід підключений до плюсових електродів третьої та п'ятої пар електродів, а загальний провід підключений до мінусових електродів першої та четвертої пар електродів.
Текст

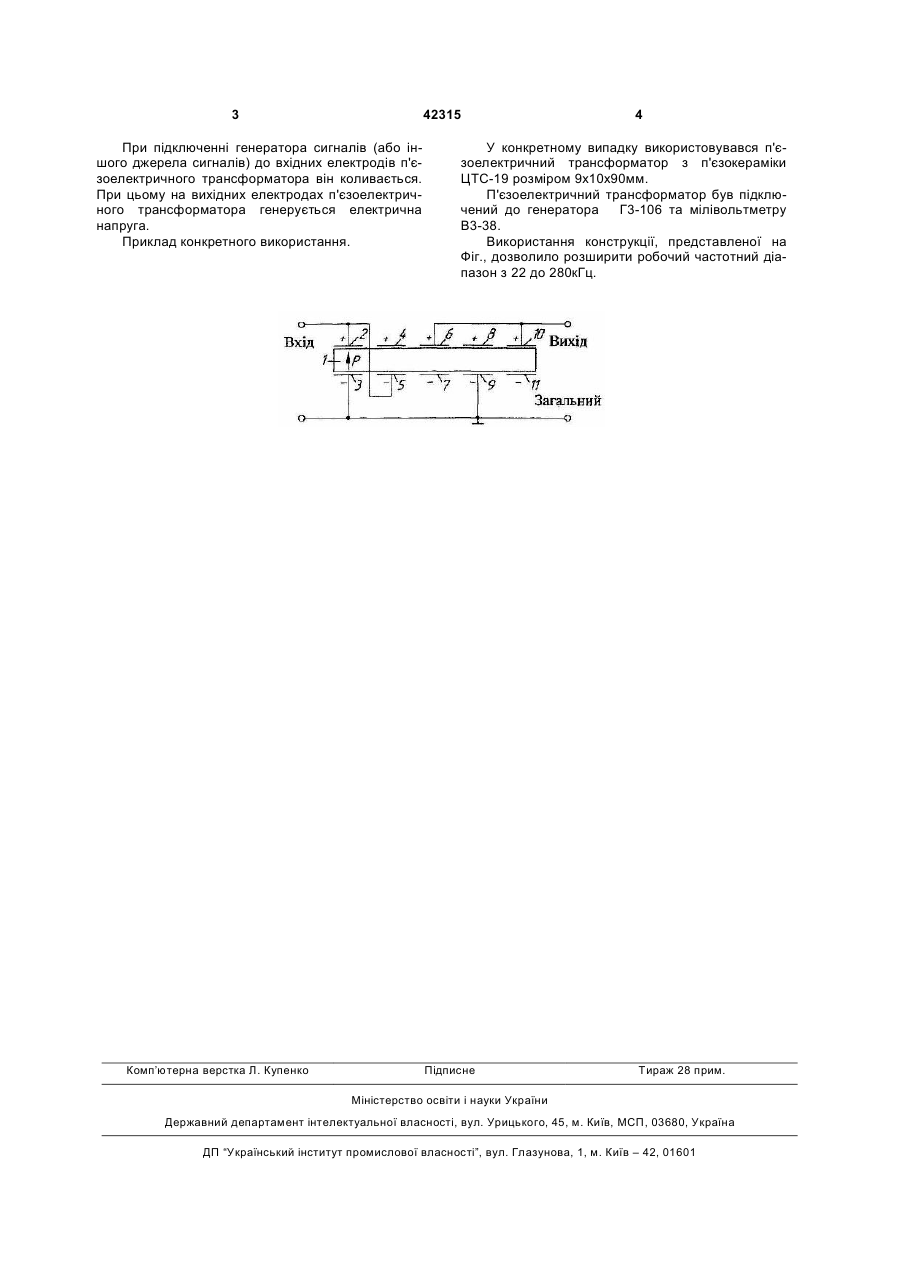

П'єзоелектричний трансформатор, що містить п'єзоелемент з вхідними та вихідними електрода 3 42315 При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. Комп’ютерна верстка Л. Купенко 4 У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 розміром 9x10x90мм. П'єзоелектричний трансформатор був підключений до генератора Г3-106 та мілівольтметру В3-38. Використання конструкції, представленої на Фіг., дозволило розширити робочий частотний діапазон з 22 до 280кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
