П’єзоелектричний трансформатор
Номер патенту: 42317
Опубліковано: 25.06.2009
Автори: Сотула Жанна Василівна, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з чотирма парами електродів, причому вхідний провід з'єднаний з плюсовим електродом другої пари електродів і мінусовим електродом третьої пари електродів, вихідний провід підключений до плюсових електродів третьої та четвертої пари електродів, а загальний провід підключений до мінусових електродів першої та четвертої пари електродів.
Текст

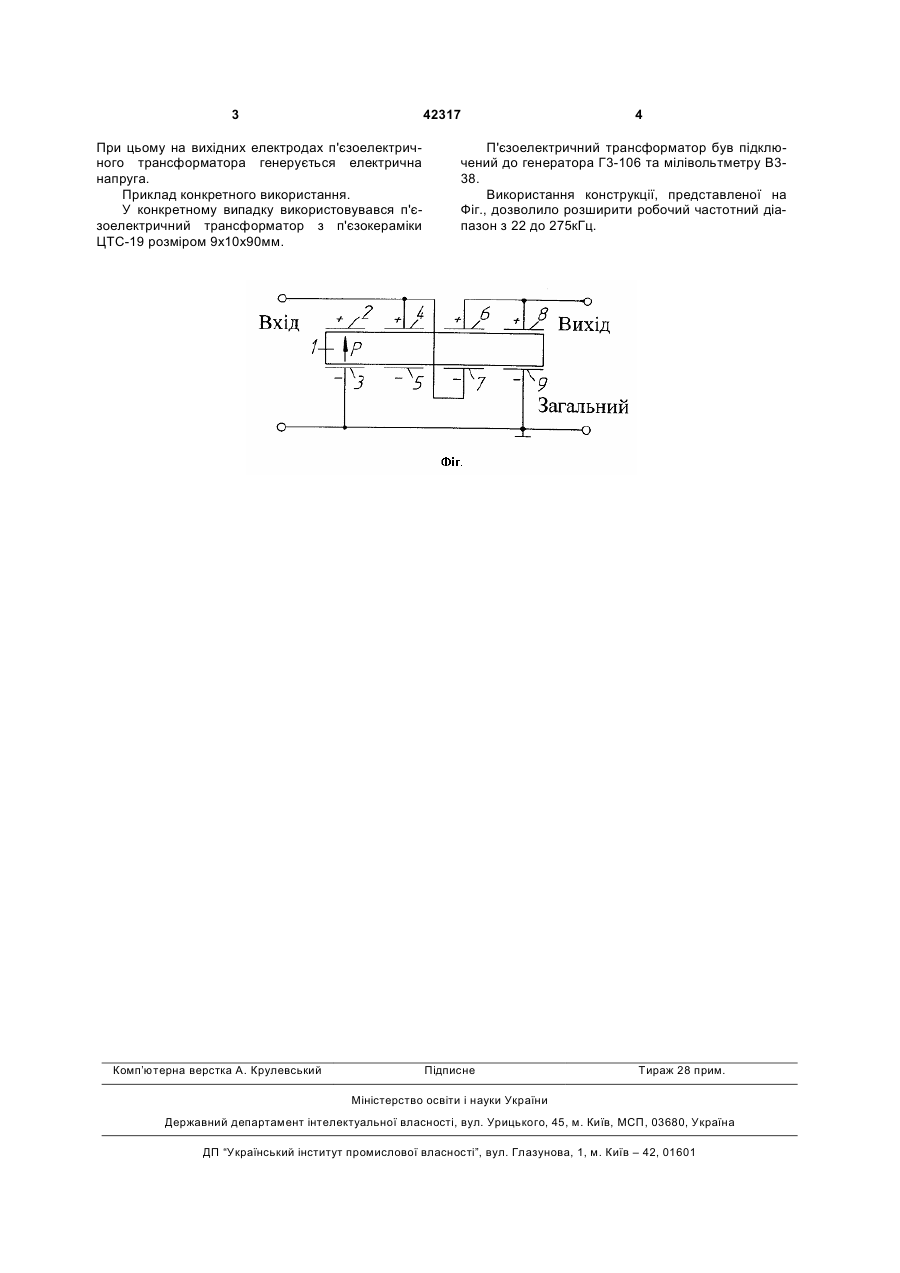

П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними елект 3 42317 При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 розміром 9х10х90мм. Комп’ютерна верстка А. Крулевський 4 П'єзоелектричний трансформатор був підключений до генератора Г3-106 та мілівольтметру В338. Використання конструкції, представленої на Фіг., дозволило розширити робочий частотний діапазон з 22 до 275кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
