Паркетна підлога

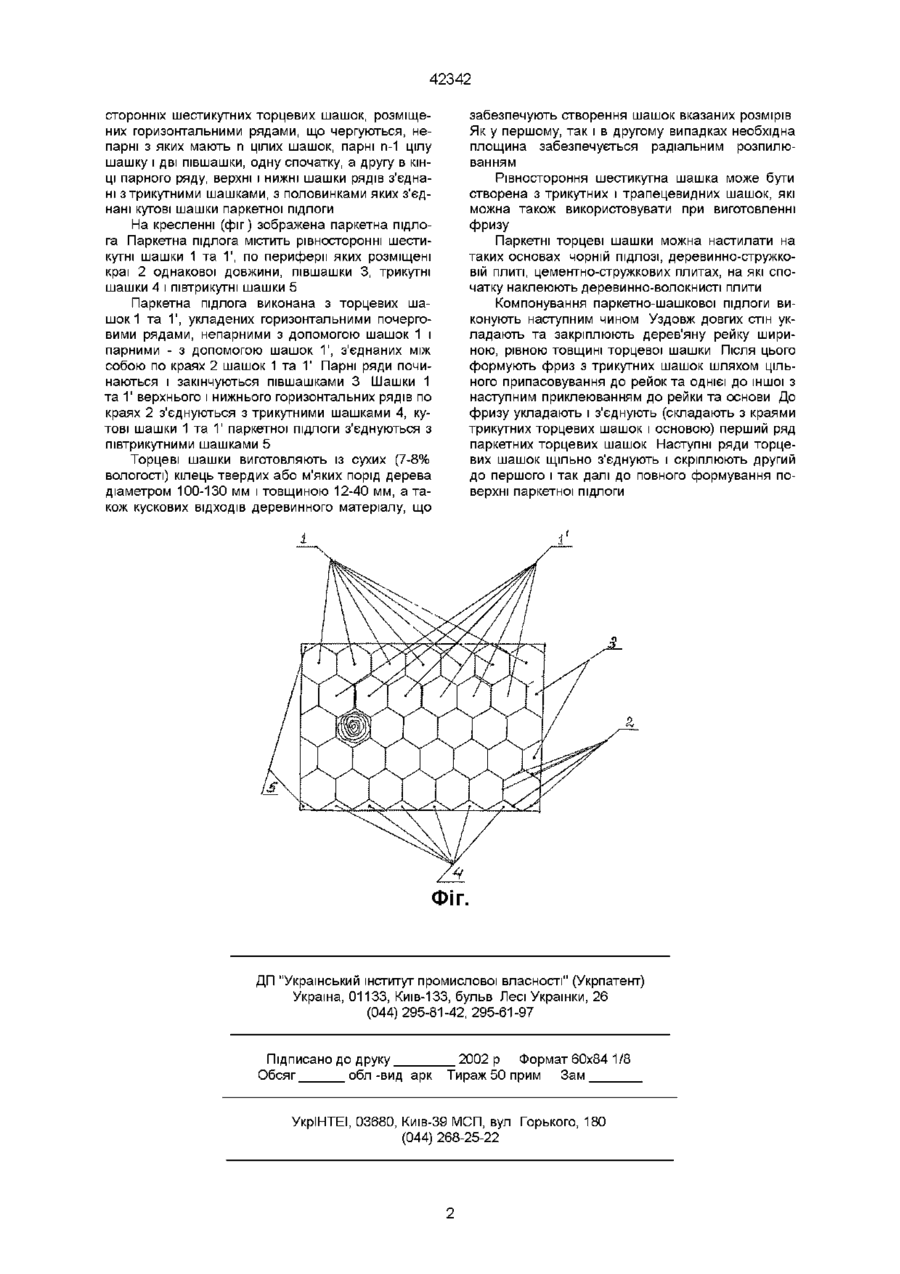

Паркетна підлога, що включає з'єднані між собою по краях і з основою планки з рівними боками, яка відрізняється тим, що планки виконані у вигляді рівнобічних шестикутних торцевих шашок, розміщених горизонтальними почерговими рядами, непарні з яких мають п цілих шашок, парні п-1 цілу шашку і дві півшашки, одну спочатку, а другу в КІНЦІ парного ряду, верхні і нижні шашки рядів з'єднані з трикутними шашками, з півшашками яких з'єднані кутові шашки паркетної підлоги Винахід відноситься до галузі будівництва і може бути використаний для обладнання паркетних підлог, панелей в житлових і громадських будинках та виготовлення меблів Відома паркетно-щитова підлога (А с №727805, кл E04F15/04), яка включає основу, вкладені на ній через ІЗОЛЯЦІЙНІ прокладки лаги, покриття з паралельно розміщених рейок, спеціальні елементи, розміщені паралельно лагам, з'єднаним з ними і з покриттям, в рейках з боку, протилежного покриттю, виконані пази трапецевидної форми, а кожний з'єднувальний елемент має довжину, рівну ширині щита, переріз ВІДПОВІДНИЙ перерізу пазів і розміщений в них з можливістю поздовжнього переміщення відносно рейок щита, при цьому до лаг з'єднувальні елементи прикріплені жорстко Недоліком цієї паркетно-щитової підлоги є складність конструкції підлоги, велика КІЛЬКІСТЬ конструктивних і з'єднувальних елементів, що ускладнює і збільшує монтажні роботи при зборці підлоги та її експлуатації Відомий також паркетний щит (А с № 937671, кл E04F15/04), що має обв'язку, проміжні ребра із вертикально розміщених рейок, підстиляючий шар і паркетні шашки, при цьому ребра виконані в вигляді решітки, а паркетні шашки розміщені в гніздах решітки Недоліком такого паркетного щита є те, що його використовування ускладнюється при зборці підлоги з конфігураціями, складним є кріплення шашок в гніздах решітки, а також обмежені його естетичні можливості Найближчою до запропонованої паркетної підлоги є підлога (Ас № 1765328, кл E04F15/04), що має з'єднані між собою по краях і з основою ромбовидні планки, виконані з рівними боками і розміщені діагональними рядами, в кожному з яких одні із планок укладені річними шарами вздовж ряду, а суміжні з ними - поперек з чергуванням через одну, причому планки, укладені річними шарами поперек рядів, повернуті на 180° зворотним боком вверх і повернуті на 90° навколо осі, перпендикулярній площині з орієнтацією напрямку річних шарів перпендикулярно річним шарам поздовжніх планок, по краях підлоги виконана гладка фуга, вона споряджена шпонками, розміщеними в пазах планок, підлога споряджена також доповнюючими ромбовидними елементами, розміщеними в кутах, планки виконані з четвертями, причім по довжині планки четверті розміщені в и верхній частині, а поперек - в нижній Проте така паркетна підлога вимагає складної технології виготовлення ромбовидних планок з наступним ретельним відбором для забезпечення необхідної взаємної орієнтації з врахуванням річних шарів деревини, одночасно з цим вона характеризується низькою якістю лицьового шару, а також відрізняється складністю зборки конструкції підлоги і додатковими витратами деревини В основу винаходу поставлена задача створення паркетної підлоги, в якій за рахунок заміни ромбовидних планок шестикутними рівносторонніми торцевими шашками досягається спрощення виготовлення підлоги, покращення естетичного вигляду її і якості лицьового шару, економії деревини, що приводить до зменшення витрат і підвищення ЗНОСОСТІЙКОСТІ ПІДЛОГИ Поставлена задача досягається тим, що в паркетній ПІДЛОЗІ, яка включає з'єднані між собою по краях і з основою планки з рівними сторонами, згідно з винаходом, планки виконані у вигляді рівно со 42342 сторонніх шестикутних торцевих шашок, розміщених горизонтальними рядами, що чергуються, непарні з яких мають п цілих шашок, парні п-1 цілу шашку і дві півшашки, одну спочатку, а другу в КІНЦІ парного ряду, верхні і нижні шашки рядів з'єднані з трикутними шашками, з половинками яких з'єднані кутові шашки паркетної підлоги На кресленні (фіг) зображена паркетна підлога Паркетна підлога містить рівносторонні шестикутні шашки 1 та 1', по периферії яких розміщені краї 2 однакової довжини, півшашки 3, трикутні шашки 4 і півтрикутні шашки 5 Паркетна підлога виконана з торцевих шашок 1 та 1', укладених горизонтальними почерговими рядами, непарними з допомогою шашок 1 і парними - з допомогою шашок 1', з'єднаних між собою по краях 2 шашок 1 та 1' Парні ряди починаються і закінчуються півшашками 3 Шашки 1 та 1' верхнього і нижнього горизонтальних рядів по краях 2 з'єднуються з трикутними шашками 4, кутові шашки 1 та 1' паркетної підлоги з'єднуються з півтрикутними шашками 5 Торцеві шашки виготовляють із сухих (7-8% вологості) кілець твердих або м'яких порід дерева діаметром 100-130 мм і товщиною 12-40 мм, а також кускових ВІДХОДІВ деревинного матеріалу, що забезпечують створення шашок вказаних розмірів Як у першому, так і в другому випадках необхідна площина забезпечується радіальним розпилюванням Рівностороння шестикутна шашка може бути створена з трикутних і трапецевидних шашок, які можна також використовувати при виготовленні фризу Паркетні торцеві шашки можна настилати на таких основах чорній ПІДЛОЗІ, деревинно-стружковій плиті, цементно-стружкових плитах, на які спочатку наклеюють деревинно-волокнисті плити Компонування паркетно-шашкової підлоги виконують наступним чином Уздовж довгих стін укладають та закріплюють дерев'яну рейку шириною, рівною товщині торцевої шашки Після цього формують фриз з трикутних шашок шляхом цільного припасовування до рейок та однієї до іншої з наступним приклеюванням до рейки та основи До фризу укладають і з'єднують (складають з краями трикутних торцевих шашок і основою) перший ряд паркетних торцевих шашок Наступні ряди торцевих шашок щільно з'єднують і скріплюють другий до першого і так далі до повного формування поверхні паркетної підлоги ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку _ 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
