Охолодна труба з прямотечією і протитечією

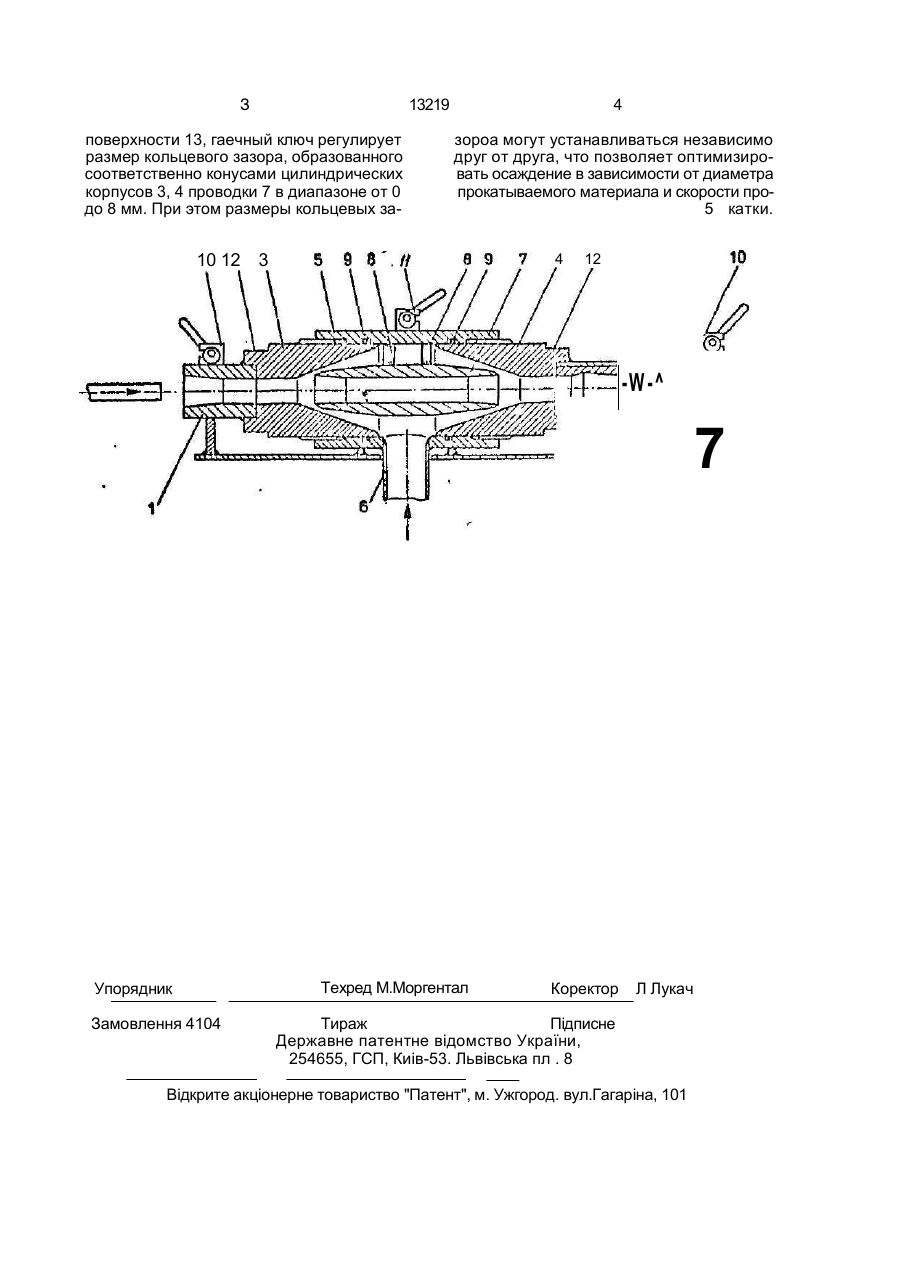

1. Охлаждающая труба с прямотоком и противотоком, преимущественно для охлаждения проволоки и мелкосортного проката, содержащая входную и выход ную трубы с диффузорами, цилиндрические корпуса с коническими соплами, проводящий патрубок, о т л и ч а ю щ а я с я тем, что она снабжена установленной на продольной оси трубы проводкой с внутренними конусами на торцевых участках, размещенными встречно друг другу с образованием двухстороннего зазора с проводкой, и охватывающей цилиндрические корпуса резь бой втулкой, цилиндрические корпуса выполнены с наружной резьбой и установлены с возможностью осевого перемещения относительно втулки , при этом резьбовая втулка посредством резьбовых пластин жестко прикреплена к проводке. 2. Охлаждающая труба по п. 1, о т л ич а ю щ а я с я тем , что входная и выходная трубы фиксированы посредством эксцент риков в опоре. с > со Изобретение применяется в проволочных и мелкосортных прокатных ста нах для охлаждения прокатываемого материала. Целью изобретения является повышение коэффициента полезного действия за счет устранения подсоса воздуха и потери давления. На чертеже представлен общий вид устройства в разрезе. Устройство содержит входную 1 и выходную 2 трубы с диффузорами. Соединение между резьбовой втулкой 5 и проводкой 7 реализуется посредством приваренных листовых пластин 8. Уплотняющие кольца 9 предотвращают выход охлаждающей воды через витки резьбы. Чтобы предотвратить "удар" прокатываемого материала в конические сопла цилиндрических корпусов цилиндрические корпуса 3 и 4 с коническими соплами, охватывающую цилиндрические корпуса резьбовую втулку 5, подводящий патрубок 6 и проводку 7, выполненную с внутренними конусами на торцевых участках. В проводке выполнены конусные торцы с проходным сечением, большим чем сечения для проведения прокатываемого материала Охлаждающая труба зажата с помощью трех эксцентриков 10 и 11 на опорной плите 12. Посредством освобождения одного из наружных эксцентриков 10 и закручивания одного из цилиндрических корпусов 3, 4 с помощью гаечного ключа, насаженного на О З 13219 поверхности 13, гаечный ключ регулирует размер кольцевого зазора, образованного соответственно конусами цилиндрических корпусов 3, 4 проводки 7 в диапазоне от 0 до 8 мм. При этом размеры кольцевых за 4 зороа могут устанавливаться независимо друг от друга, что позволяет оптимизировать осаждение в зависимости от диаметра прокатываемого материала и скорости про5 катки. 10 12 3 4 12 -W-^ 7 Упорядник Замовлення 4104 Техред М.Моргентал Коректор Л Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53. Львівська пл . 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
