Пристрій для кротування ґрунту
Номер патенту: 42447
Опубліковано: 10.07.2009
Автори: Юрчук Володимир Петрович, Ковтунович Іван Васильович, Войтович Іван Васильович, Макаренко Андрій Анатолійович
Формула / Реферат
Пристрій для кротування ґрунту, що містить кротувач з передньою лобовою поверхнею, гнучкий зв'язок і дренер, який відрізняється тим, що передня лобова поверхня кротувача виконана у вигляді ввігнуто-опуклої кінематичної поверхні.
Текст

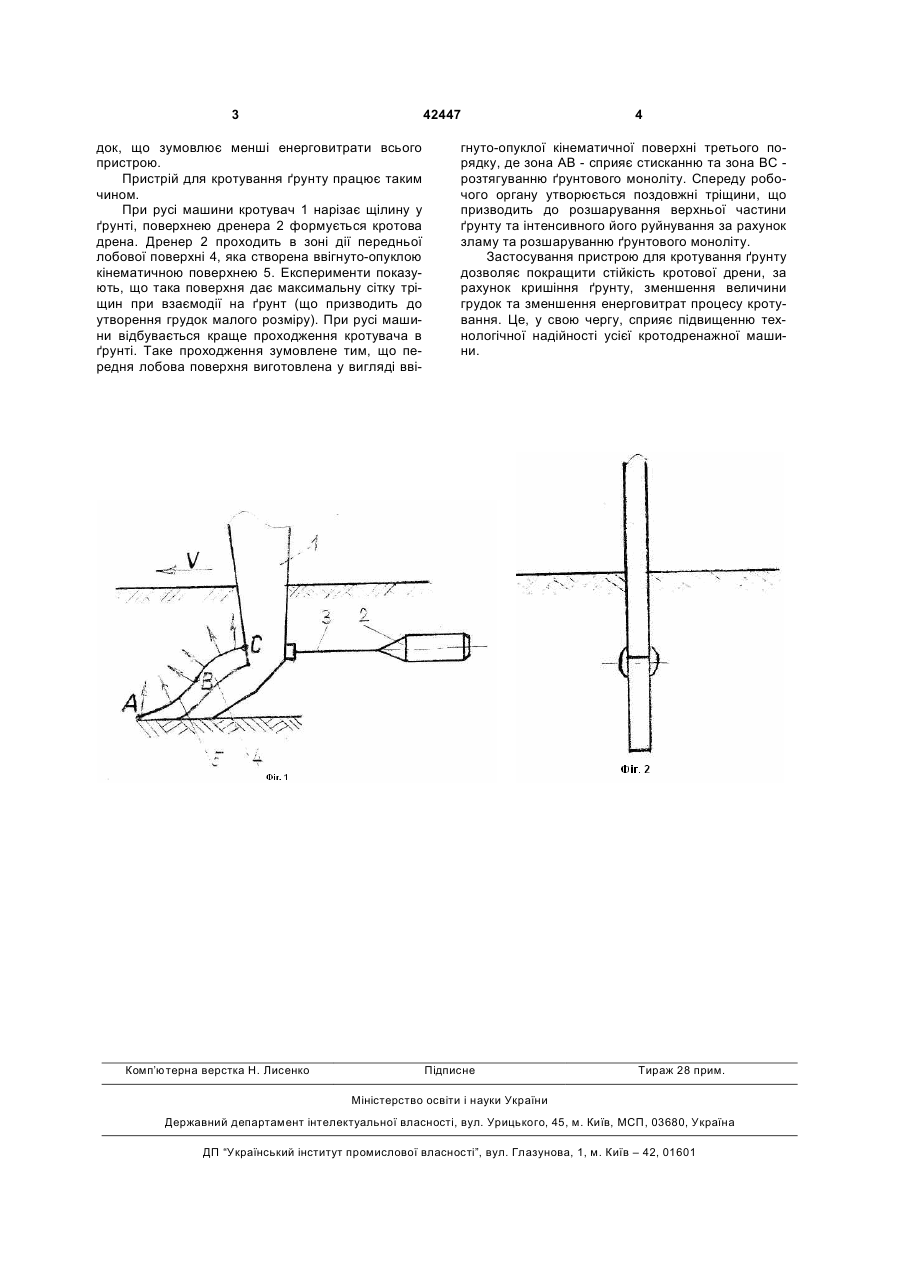

Пристрій для кротування ґрунту, що містить кротувач з передньою лобовою поверхнею, гнучкий зв'язок і дренер, який відрізняється тим, що передня лобова поверхня кротувача виконана у вигляді ввігнуто-опуклої кінематичної поверхні. (19) (21) u200815000 (22) 25.12.2008 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ВОЙТОВИЧ ІВАН ВАСИЛЬОВИЧ, КОВТУНОВИЧ ІВАН ВАСИЛЬОВИЧ, МАКАРЕНКО АНДРІЙ АНАТОЛІЙОВИЧ 3 42447 док, що зумовлює менші енерговитрати всього пристрою. Пристрій для кротування ґрунту працює таким чином. При русі машини кротувач 1 нарізає щілину у ґрунті, поверхнею дренера 2 формується кротова дрена. Дренер 2 проходить в зоні дії передньої лобової поверхні 4, яка створена ввігнуто-опуклою кінематичною поверхнею 5. Експерименти показують, що така поверхня дає максимальну сітку тріщин при взаємодії на ґрунт (що призводить до утворення грудок малого розміру). При русі машини відбувається краще проходження кротувача в ґрунті. Таке проходження зумовлене тим, що передня лобова поверхня виготовлена у вигляді вві Комп’ютерна верстка Н. Лиcенко 4 гнуто-опуклої кінематичної поверхні третього порядку, де зона АВ - сприяє стисканню та зона ВС розтягуванню ґрунтового моноліту. Спереду робочого органу утворюється поздовжні тріщини, що призводить до розшарування верхньої частини ґрунту та інтенсивного його руйнування за рахунок зламу та розшаруванню ґрунтового моноліту. Застосування пристрою для кротування ґрунту дозволяє покращити стійкість кротової дрени, за рахунок кришіння ґрунту, зменшення величини грудок та зменшення енерговитрат процесу кротування. Це, у свою чергу, сприяє підвищенню технологічної надійності усієї кротодренажної машини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMole plowing device
Автори англійськоюYurchuk Volodymyr Petrovych, Voitovych Ivan Vasyliovych, Kovtunovych Ivan Vasyliovych, Baranovych Serhii Oleksandrovych
Назва патенту російськоюУстройство для кротования почвы
Автори російськоюЮрчук Владимир Петрович, Войтович Иван Васильевич, Ковтунович Иван Васильевич, Макаренко Андрей Анатолиевич
МПК / Мітки
МПК: A01D 13/00
Мітки: пристрій, кротування, ґрунту
