Пристрій обробки металевих виробів електроімпульсним розрядом в рідині

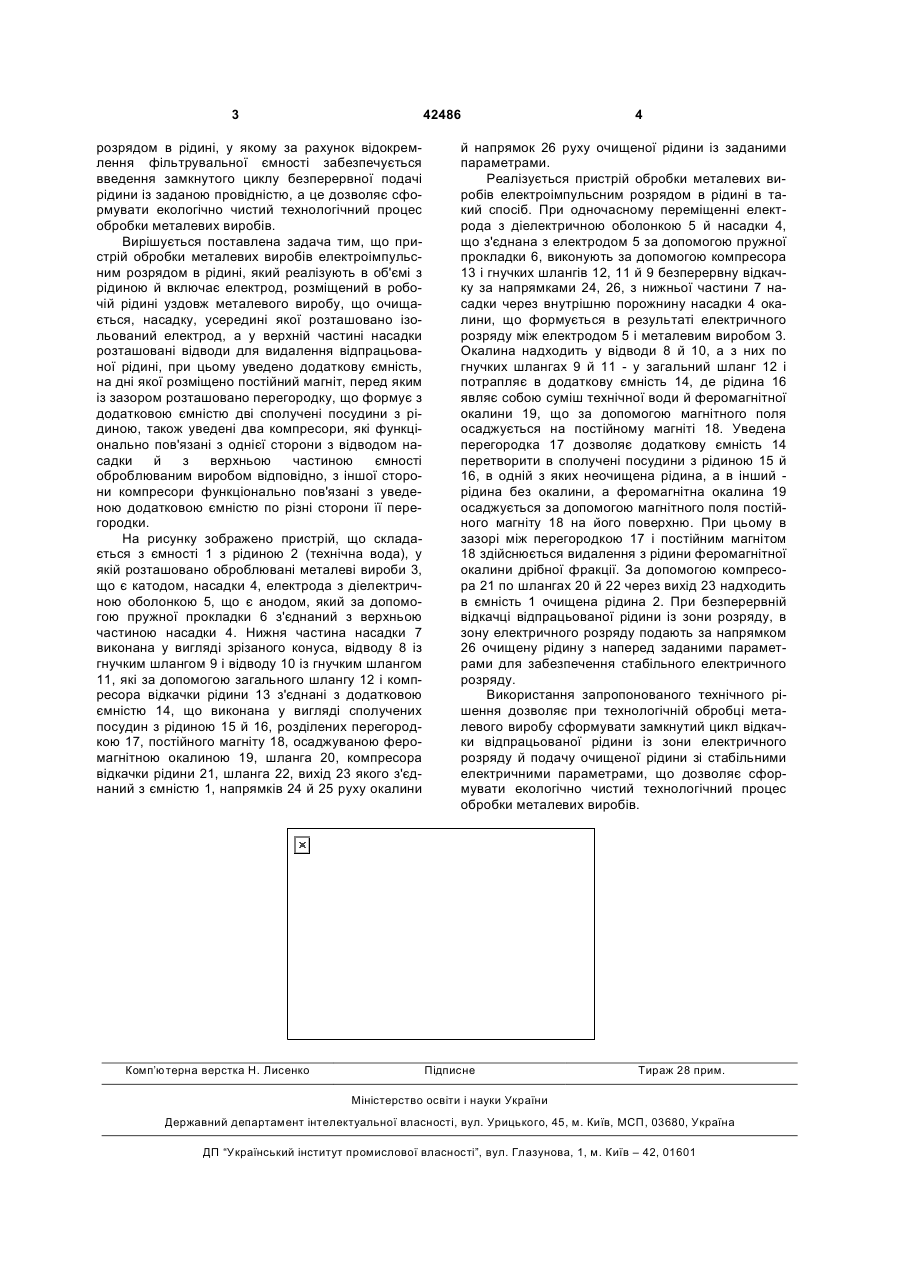

Пристрій обробки металевих виробів електроімпульсним розрядом в рідині, який реалізують в об'ємі з рідиною й який включає електрод, розміщений в робочій рідині уздовж металевого виробу, 3 42486 розрядом в рідині, у якому за рахунок відокремлення фільтрувальної ємності забезпечується введення замкнутого циклу безперервної подачі рідини із заданою провідністю, а це дозволяє сформувати екологічно чистий технологічний процес обробки металевих виробів. Вирішується поставлена задача тим, що пристрій обробки металевих виробів електроімпульсним розрядом в рідині, який реалізують в об'ємі з рідиною й включає електрод, розміщений в робочій рідині уздовж металевого виробу, що очищається, насадку, усередині якої розташовано ізольований електрод, а у верхній частині насадки розташовані відводи для видалення відпрацьованої рідині, при цьому уведено додаткову ємність, на дні якої розміщено постійний магніт, перед яким із зазором розташовано перегородку, що формує з додатковою ємністю дві сполучені посудини з рідиною, також уведені два компресори, які функціонально пов'язані з однієї сторони з відводом насадки й з верхньою частиною ємності оброблюваним виробом відповідно, з іншої сторони компресори функціонально пов'язані з уведеною додатковою ємністю по різні сторони її перегородки. На рисунку зображено пристрій, що складається з ємності 1 з рідиною 2 (технічна вода), у якій розташовано оброблювані металеві вироби 3, що є катодом, насадки 4, електрода з діелектричною оболонкою 5, що є анодом, який за допомогою пружної прокладки 6 з'єднаний з верхньою частиною насадки 4. Нижня частина насадки 7 виконана у вигляді зрізаного конуса, відводу 8 із гнучким шлангом 9 і відводу 10 із гнучким шлангом 11, які за допомогою загального шлангу 12 і компресора відкачки рідини 13 з'єднані з додатковою ємністю 14, що виконана у вигляді сполучених посудин з рідиною 15 й 16, розділених перегородкою 17, постійного магніту 18, осаджуваною феромагнітною окалиною 19, шланга 20, компресора відкачки рідини 21, шланга 22, вихід 23 якого з'єднаний з ємністю 1, напрямків 24 й 25 руху окалини Комп’ютерна верстка Н. Лиcенко 4 й напрямок 26 руху очищеної рідини із заданими параметрами. Реалізується пристрій обробки металевих виробів електроімпульсним розрядом в рідині в такий спосіб. При одночасному переміщенні електрода з діелектричною оболонкою 5 й насадки 4, що з'єднана з електродом 5 за допомогою пружної прокладки 6, виконують за допомогою компресора 13 і гнучких шлангів 12, 11 й 9 безперервну відкачку за напрямками 24, 26, з нижньої частини 7 насадки через внутрішню порожнину насадки 4 окалини, що формується в результаті електричного розряду між електродом 5 і металевим виробом 3. Окалина надходить у відводи 8 й 10, а з них по гнучких шлангах 9 й 11 - у загальний шланг 12 і потрапляє в додаткову ємність 14, де рідина 16 являє собою суміш технічної води й феромагнітної окалини 19, що за допомогою магнітного поля осаджується на постійному магніті 18. Уведена перегородка 17 дозволяє додаткову ємність 14 перетворити в сполучені посудини з рідиною 15 й 16, в одній з яких неочищена рідина, а в інший рідина без окалини, а феромагнітна окалина 19 осаджується за допомогою магнітного поля постійного магніту 18 на його поверхню. При цьому в зазорі між перегородкою 17 і постійним магнітом 18 здійснюється видалення з рідини феромагнітної окалини дрібної фракції. За допомогою компресора 21 по шлангах 20 й 22 через вихід 23 надходить в ємність 1 очищена рідина 2. При безперервній відкачці відпрацьованої рідини із зони розряду, в зону електричного розряду подають за напрямком 26 очищену рідину з наперед заданими параметрами для забезпечення стабільного електричного розряду. Використання запропонованого технічного рішення дозволяє при технологічній обробці металевого виробу сформувати замкнутий цикл відкачки відпрацьованої рідини із зони електричного розряду й подачу очищеної рідини зі стабільними електричними параметрами, що дозволяє сформувати екологічно чистий технологічний процес обробки металевих виробів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
