Спосіб обробки металевих виробів електроімпульсним розрядом в рідині

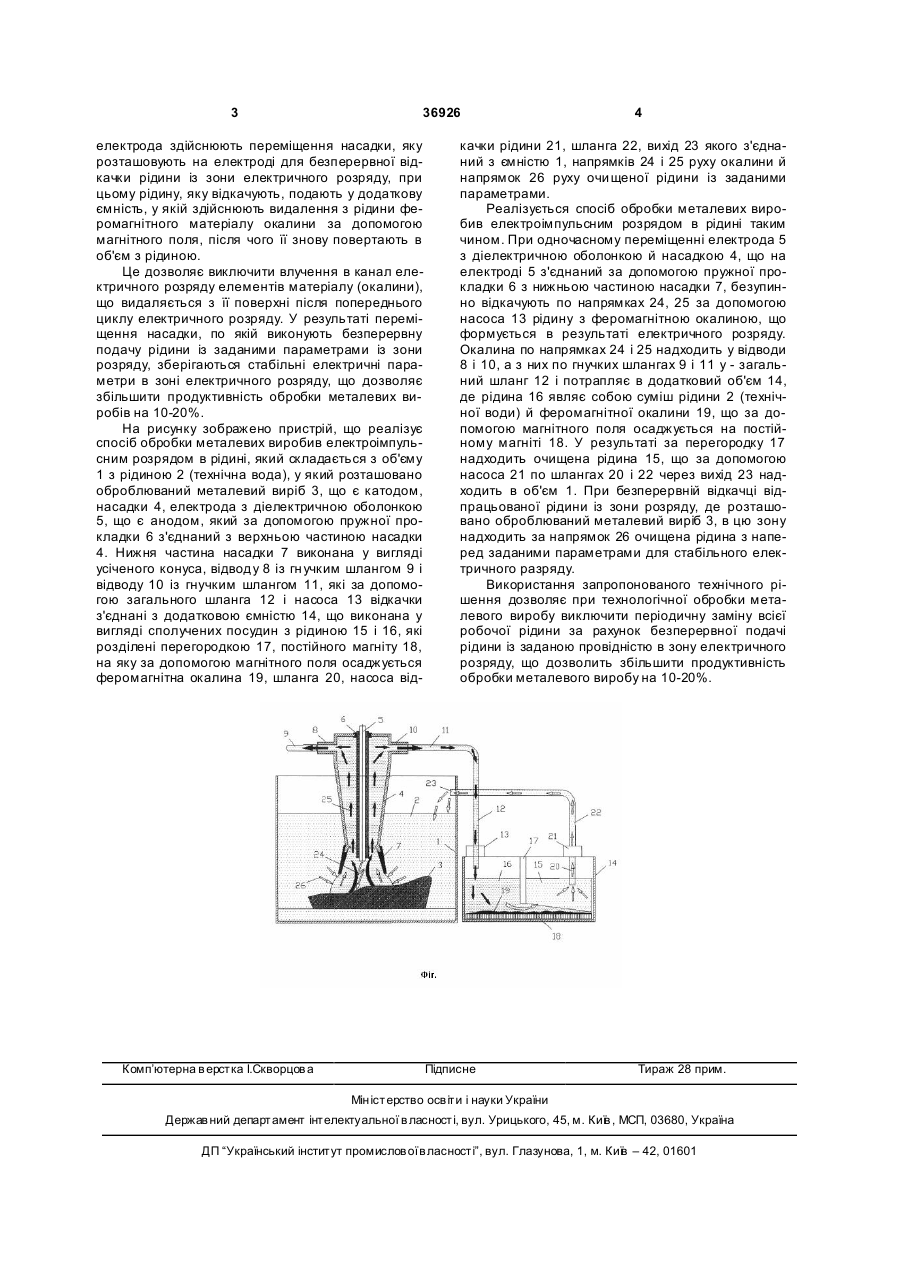

Спосіб обробки металевих виробів електроімпульсним розрядом в рідині, що реалізують в об'ємі з рідиною й що включає переміщення електрода в робочій рідині уздовж очищуваного металевого виробу з періодичною подачею робо 3 36926 електрода здійснюють переміщення насадки, яку розташовують на електроді для безперервної відкачки рідини із зони електричного розряду, при цьому рідину, яку відкачують, подають у додаткову ємність, у якій здійснюють видалення з рідини феромагнітного матеріалу окалини за допомогою магнітного поля, після чого її знову повертають в об'єм з рідиною. Це дозволяє виключити влучення в канал електричного розряду елементів матеріалу (окалини), що видаляється з її поверхні після попереднього циклу електричного розряду. У результаті переміщення насадки, по якій виконують безперервну подачу рідини із заданими параметрами із зони розряду, зберігаються стабільні електричні параметри в зоні електричного розряду, що дозволяє збільшити продуктивність обробки металевих виробів на 10-20%. На рисунку зображено пристрій, що реалізує спосіб обробки металевих виробив електроімпульсним розрядом в рідині, який складається з об'єму 1 з рідиною 2 (технічна вода), у який розташовано оброблюваний металевий виріб 3, що є катодом, насадки 4, електрода з діелектричною оболонкою 5, що є анодом, який за допомогою пружної прокладки 6 з'єднаний з верхньою частиною насадки 4. Нижня частина насадки 7 виконана у вигляді усіченого конуса, відводу 8 із гн учким шлангом 9 і відводу 10 із гнучким шлангом 11, які за допомогою загального шланга 12 і насоса 13 відкачки з'єднані з додатковою ємністю 14, що виконана у вигляді сполучених посудин з рідиною 15 і 16, які розділені перегородкою 17, постійного магніту 18, на яку за допомогою магнітного поля осаджується феромагнітна окалина 19, шланга 20, насоса від Комп’ютерна в ерстка І.Скворцов а 4 качки рідини 21, шланга 22, вихід 23 якого з'єднаний з ємністю 1, напрямків 24 і 25 руху окалини й напрямок 26 руху очи щеної рідини із заданими параметрами. Реалізується спосіб обробки металевих виробив електроімпульсним розрядом в рідині таким чином. При одночасному переміщенні електрода 5 з діелектричною оболонкою й насадкою 4, що на електроді 5 з'єднаний за допомогою пружної прокладки 6 з нижньою частиною насадки 7, безупинно відкачують по напрямках 24, 25 за допомогою насоса 13 рідину з феромагнітною окалиною, що формується в результаті електричного розряду. Окалина по напрямках 24 і 25 надходить у відводи 8 і 10, а з них по гнучких шлангах 9 і 11 у - загальний шланг 12 і потрапляє в додатковий об'єм 14, де рідина 16 являє собою суміш рідини 2 (технічної води) й феромагнітної окалини 19, що за допомогою магнітного поля осаджується на постійному магніті 18. У результаті за перегородку 17 надходить очищена рідина 15, що за допомогою насоса 21 по шлангах 20 і 22 через вихід 23 надходить в об'єм 1. При безперервній відкачці відпрацьованої рідини із зони розряду, де розташовано оброблюваний металевий виріб 3, в цю зону надходить за напрямок 26 очищена рідина з наперед заданими параметрами для стабільного електричного разряду. Використання запропонованого технічного рішення дозволяє при технологічної обробки металевого виробу виключити періодичну заміну всієї робочої рідини за рахунок безперервної подачі рідини із заданою провідністю в зону електричного розряду, що дозволить збільшити продуктивність обробки металевого виробу на 10-20%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
