Спосіб виготовлення лезових органів сільськогосподарських машин

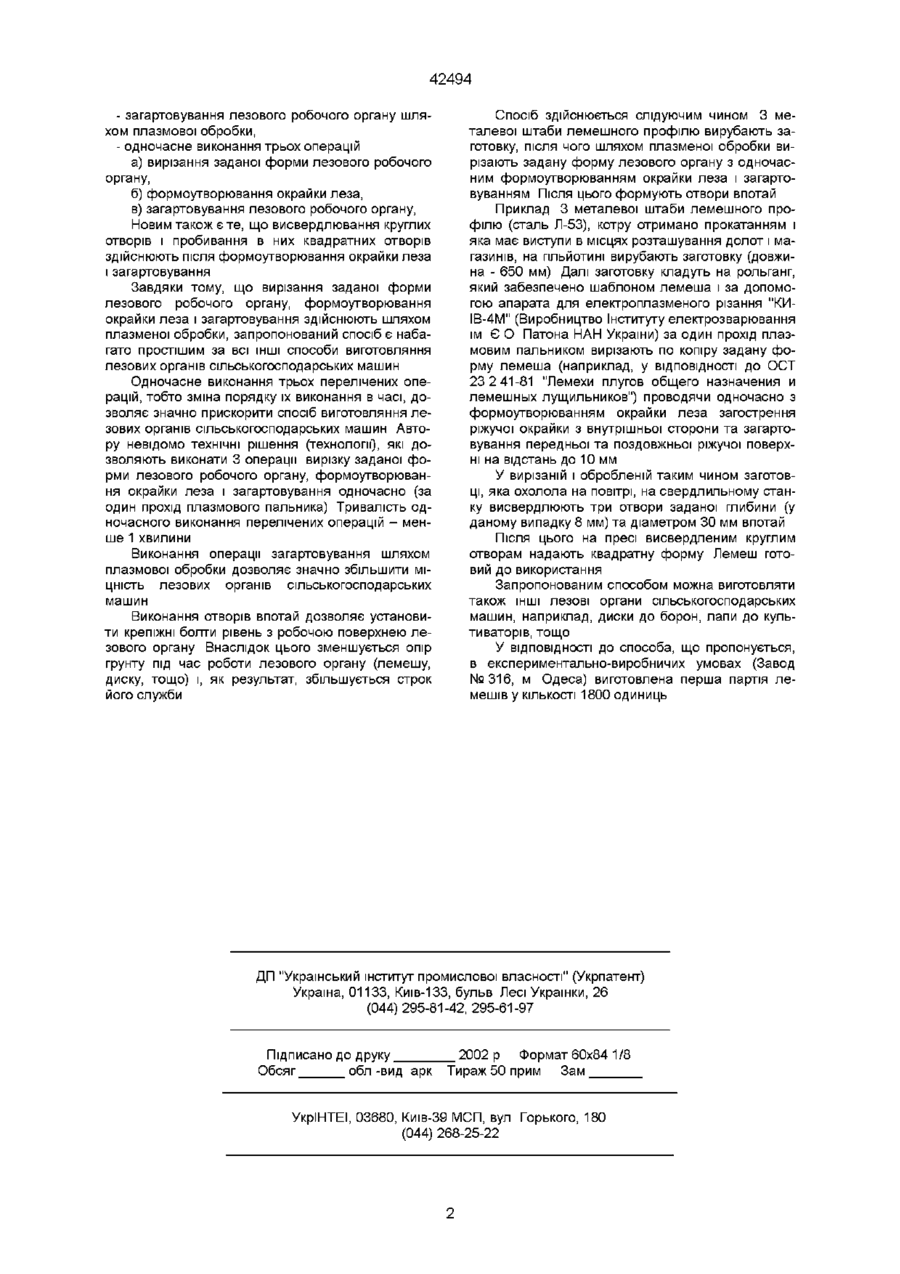

Спосіб виготовлення лезових органів сільськогосподарських машин, що передбачає вирубку заготовки, формоутворювання окрайки леза, загартовування і механічну обробку, який відрізняється тим, що з вирубленої заготовки шляхом плазмової обробки вирізають задану форму лезового органу з одночасним формоутворюванням окрайки леза і загартовуванням, після чого формують отвори впотай Винахід відноситься до технології обробки металів і може бути використований для виготовляння лезових органів сільськогосподарських машин, наприклад, лемешів, дисків борон, тощо Найближчим з відомих авторам є спосіб виготовляння виробів типу лемешів (див А с СРСР № 704707, МПК 2 В21Н7/06) У ВІДПОВІДНОСТІ з відомим способом з штаби лемешного профілю на пресі вирубають контур за пу термічну обробку здійснюють ДВІЧІ при загартовуванні струмом високої частоти і при відпусканні також токами високої частоти в прохідних печах Тобто, складність способу по прототипу випливає з наявності багатьох окремих технологічних операцій При цьому спосіб довготривалий Не менш суттєвим недоліком способа є недостатня МІЦНІСТЬ лезових органів, яка пов'язана з технологією механічної обробки, загартовування і відпускання В основу винаходу поставлено задачу, розробити спосіб виготовляння лезових органів сільськогосподарських машин, в якому за рахунок одночасного виконання трьох технологічних операцій плазмовою обробкою заготовки а також зміни порядку (черги) виконання операцій, забезпечити спрощення, прискорення способу і підвищення МІ готовки лемешу Після, ЦЬОГО ЗДІЙСНЮЮТЬ пробивку та зенковку отворів на свердлильному станку і нагрівають частину заготовки струмом високої частоти до 1000°С Далі заготовку прокочують на вальцях, одночасно проводячи формоутворювання леза та згинання заготовки у поперечному напрямку Після пластичного деформування заготовку калібрують на пресі, загартовують і відпускають (зменшують крихкість) Даний спосіб обрано прототипом Прототип співпадає з винаходом, що пропонується, в наявності слідуючих операцій - вирубка заготовки, - формоутворювання окрайки леза, - загартовування, - механічна обробка Але спосіб по прототипу є дуже складний і довготривалий Це пояснюється тим, що по прототипу при вирубці з лемешної штаби одержують заготовку, яка має форму лемеша, а далі вона проходить складну механічну обробку - пластичне деформування шляхом обтискування на вальцях При цьому треба забезпечити, щоб надлишок металу з леза видавлювався в ту частину лемешу, яка не піддається механічній обробці, що в реальних умовах дуже складно Крім того, в способі по прототи ЦНОСТІ готових виробів Поставлена задача вирішена в способі виготовляння лезових органів сільськогосподарських машин, що передбачає вирубку заготовки, формоутворювання окрайки леза, загартовування і механічну обробку тим, що з вирубленої заготовки шляхом плазмової обробки вирізають задану форму лезового робочого органу з одночасним формоутворюванням окрайки леза і загартовуванням, після чого формують отвори впотай Новим у винаході, що пропонується, є наявність слідуючих ознак - з вирубленої заготовки задану форму лезового робочого органу вирізають шляхом плазменої обробки, - формоутворювання окрайки леза здійснюють шляхом плазмової обробки, 42494 - загартовування лезового робочого органу шляхом плазмової обробки, - одночасне виконання трьох операцій а) вирізання заданої форми лезового робочого органу, б) формоутворювання окрайки леза, в) загартовування лезового робочого органу, Новим також є те, що висвердлювання круглих отворів і пробивання в них квадратних отворів здійснюють після формоутворювання окрайки леза і загартовування Завдяки тому, що вирізання заданої форми лезового робочого органу, формоутворювання окрайки леза і загартовування здійснюють шляхом плазменої обробки, запропонований спосіб є набагато простішим за всі ІНШІ способи виготовляння лезових органів сільськогосподарських машин Одночасне виконання трьох перелічених операцій, тобто зміна порядку їх виконання в часі, дозволяє значно прискорити спосіб виготовляння лезових органів сільськогосподарських машин Автору невідомо технічні рішення (технологи}, які дозволяють виконати 3 операції вирізку заданої форми лезового робочого органу, формоутворювання окрайки леза і загартовування одночасно (за один прохід плазмового пальника) Тривалість одночасного виконання перелічених операцій - менше 1 хвилини Виконання операції загартовування шляхом плазмової обробки дозволяє значно збільшити МІЦНІСТЬ лезових органів сільськогосподарських машин Виконання отворів впотай дозволяє установити крепіжні болти рівень з робочою поверхнею лезового органу Внаслідок цього зменшується опір грунту під час роботи лезового органу (лемешу, диску, тощо) і, як результат, збільшується строк його служби Спосіб здійснюється слідуючим чином 3 металевої штаби лемешного профілю вирубають заготовку, після чого шляхом плазменої обробки вирізають задану форму лезового органу з одночасним формоутворюванням окрайки леза і загартовуванням Після ЦЬОГО формують отвори впотай Приклад 3 металевої штаби лемешного профілю (сталь Л-53), котру отримано прокатанням і яка має виступи в місцях розташування долот і магазинів, на ГІЛЬЙОТИНІ вирубають заготовку (довжина - 650 мм) Далі заготовку кладуть на рольганг, який забезпечено шаблоном лемеша і за допомогою апарата для електроплазменого різання "КИІВ-4М" (Виробництво Інституту електрозварювання їм Є О Патона НАН України) за один прохід плазмовим пальником вирізають по копіру задану форму лемеша (наприклад, у ВІДПОВІДНОСТІ ДО ОСТ 23 2 41-81 "Лемехи плугов общего назначения и лемешных лущильников") проводячи одночасно з формоутворюванням окрайки леза загострення ріжучої окрайки з внутрішньої сторони та загартовування передньої та поздовжньої ріжучої поверхні на відстань до 10 мм У вирізаній і обробленій таким чином заготовці, яка охолола на повітрі, на свердлильному станку висвердлюють три отвори заданої глибини (у даному випадку 8 мм) та діаметром ЗО мм впотай Після ЦЬОГО на пресі висвердленим круглим отворам надають квадратну форму Лемеш готовий до використання Запропонованим способом можна виготовляти також ІНШІ лезові органи сільськогосподарських машин, наприклад, диски до борон, лапи до культиваторів, тощо У ВІДПОВІДНОСТІ до способа, що пропонується, в експериментально-виробничих умовах (Завод №316, м Одеса) виготовлена перша партія лемешів у КІЛЬКОСТІ 1800 одиниць ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
