Алмазно-твердосплавна пластина
Номер патенту: 34175
Опубліковано: 17.11.2003
Автори: Новіков Микола Васильович, Шульженко Олександр Олександрович, Гаргін Владислав Герасимович, Бочечка Олександр Олександрович
Формула / Реферат
1. Алмазно-твердосплавна пластина, що містить алмазний шар і твердосплавну пластину, між якими розташовано проміжний шар, що містить алмази, яка відрізняється тим, що алмазний шар додатково містить карбід кремнію і кремній, а проміжний шар додатково містить силіцид кобальту при співвідношенні компонентів (мас. %):
алмазний шар:
алмази
89 - 97
карбід кремнію
2,8 - 9
кремній
0,2 - 2
проміжний шар:
силіцид кобальту (CoSi2)
10 - 38
алмази
62 - 90.
2. Алмазно-твердосплавна пластина за п. 1, яка відрізняється тим, що товщина проміжного шару складає 0,15 - 0,25 товщини алмазного шару.
Текст

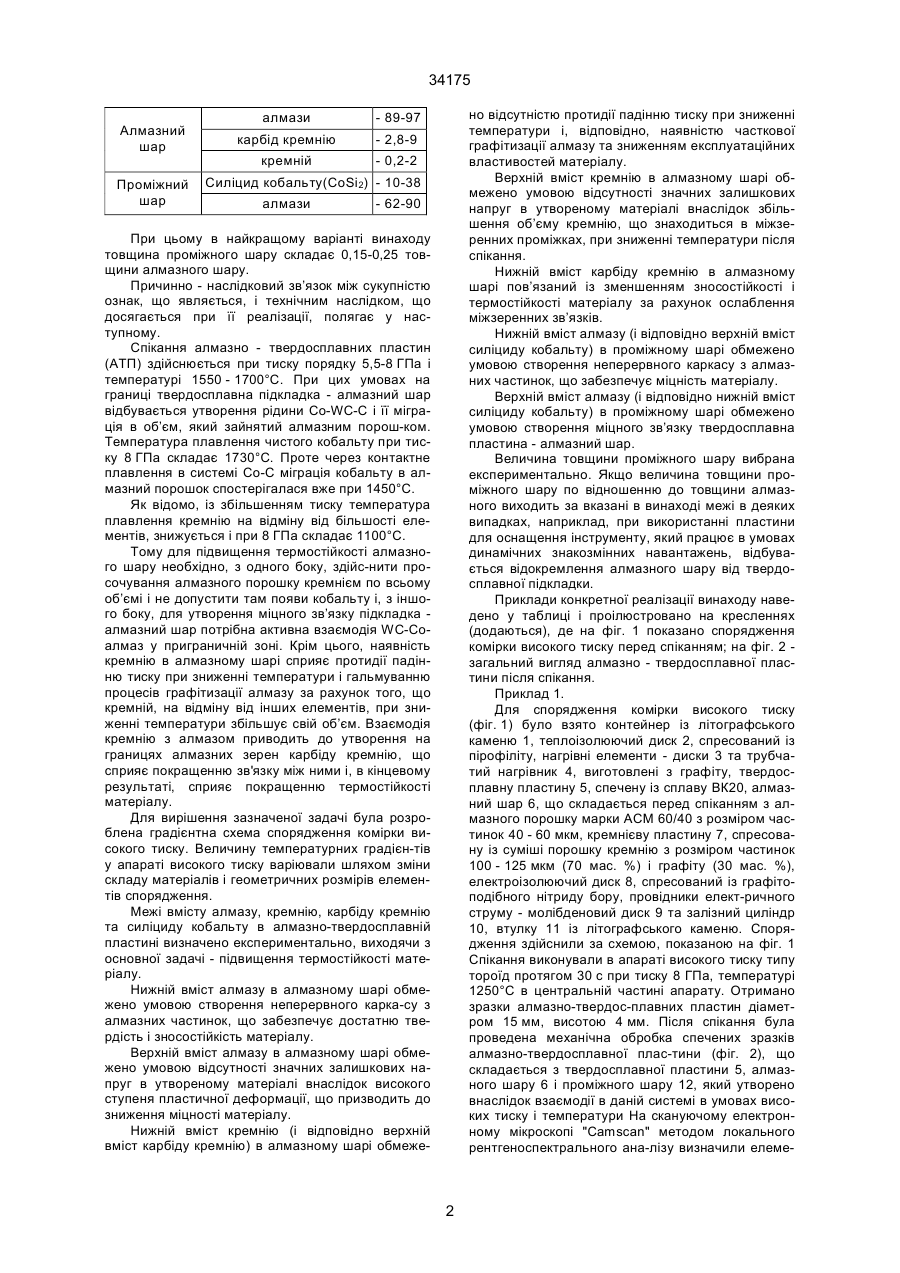

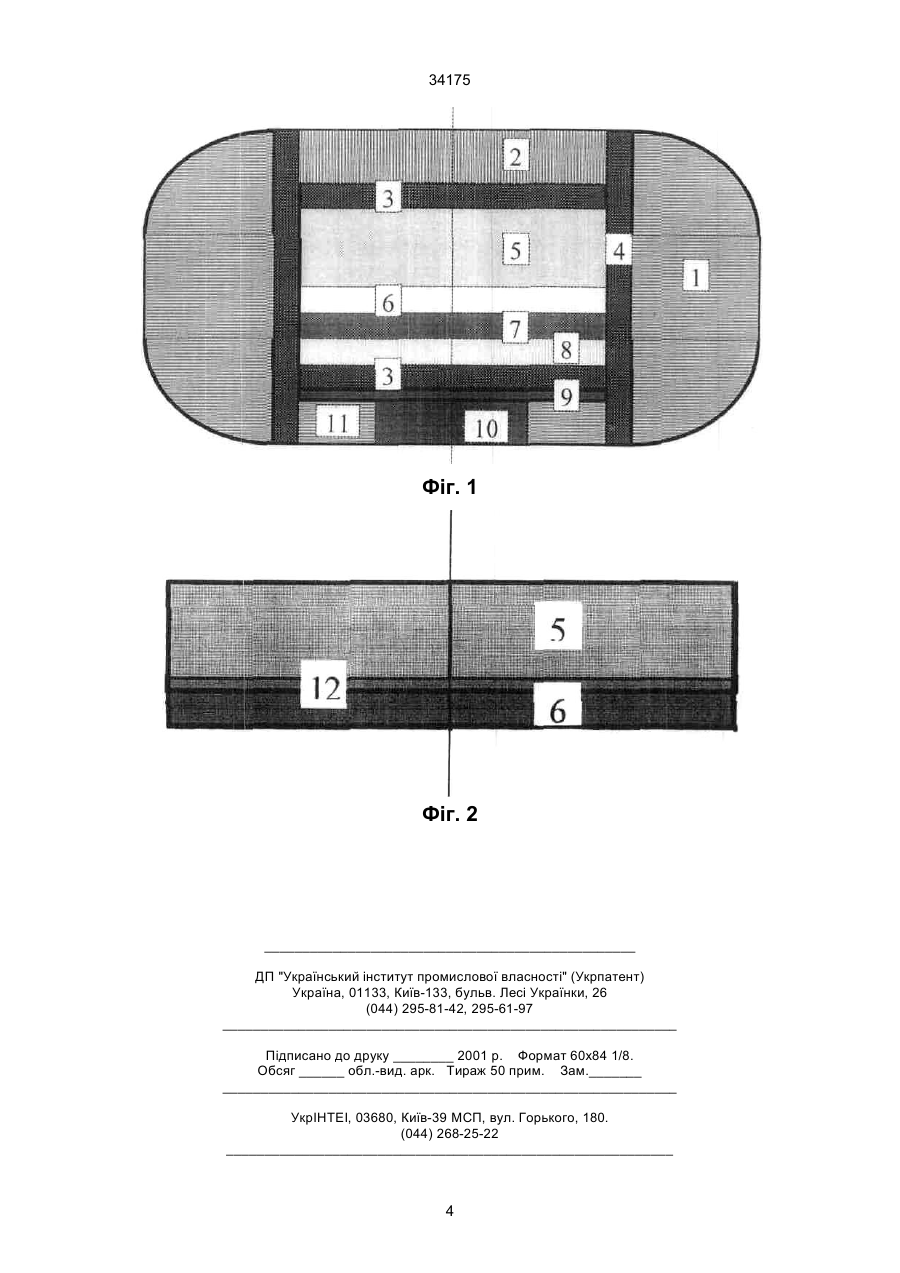

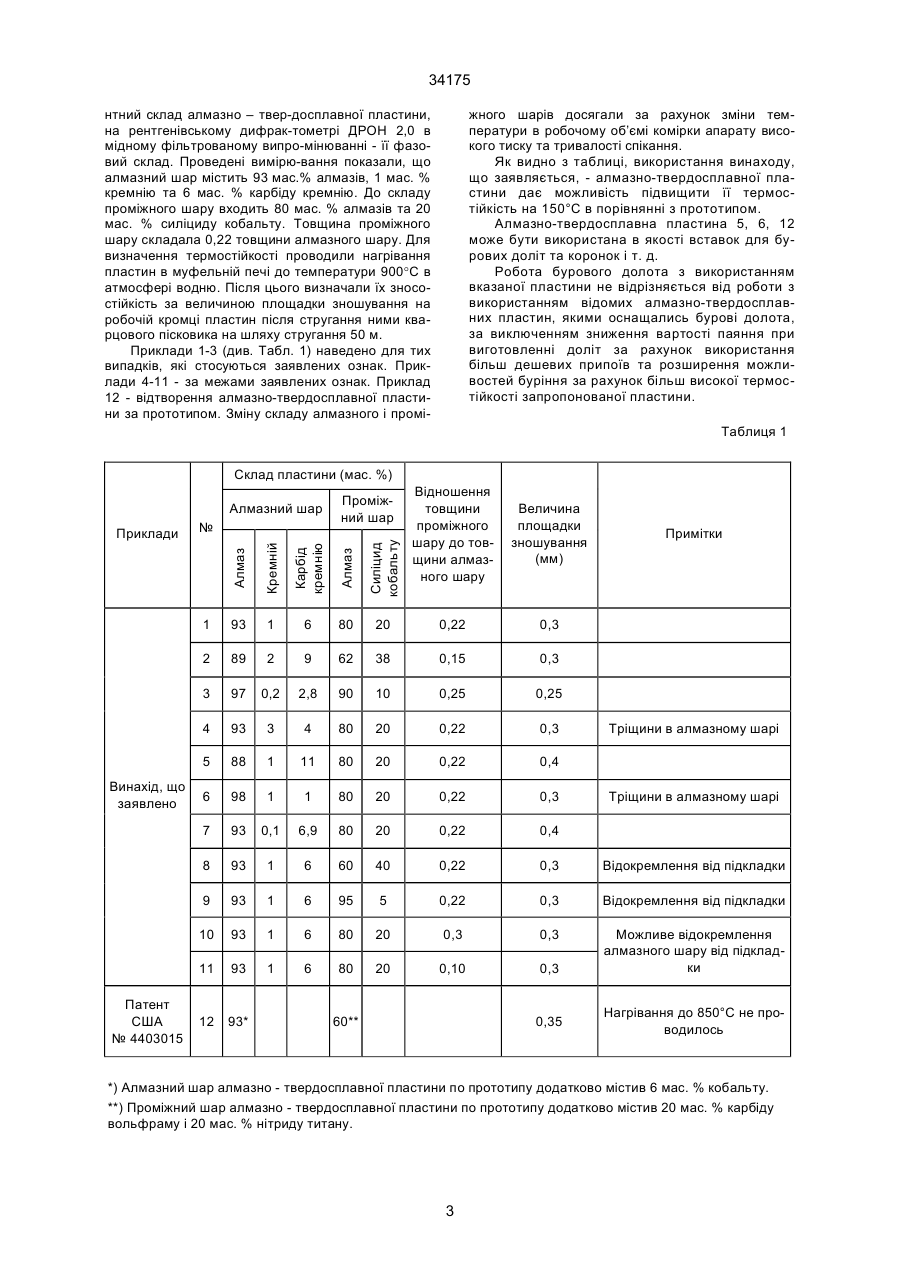

1. Алмазно-твердосплавна пластина, що містить алмазний шар і твердосплавну пластину, між якими розташовано проміжний шар, що містить алмази, яка відрізняється тим, що алмазний шар додатково містить карбід кремнію і кремній, а проміжний шар додатково містить силіцид кобальту при співвідношенні компонентів (мас. %): Винахід стосується області одержання керамічних матеріалів, а саме алмазно-твердо-сплавних пластин і може бути викорис-таним при спіканні шарових нероз'ємних з'єднань твердос-плавна підкладка - алмазний полікристал в умовах високих тиску й температури. Найбільш близькою за технічною суттю до запропонованої алмазно-твердосплавної пластини є алмазно-твердосплавна пластина, описана в способі одержання комбінованої спеченої вставки (див. Патент США № 4403015, МКИ В 22 F 3/4, 7/08, опубл., 6.09.83), що містить алмазний шар і твердосплавну пластину, між якими розташовано проміжний шар, що містить алмази, спосіб її виготовлення полягає в тому, що тверду спечену пресовку, яка містить алмаз або b-BN понад 20%, з’єднують з підкладкою із спеченого карбіду за допомогою проміжного шару товщиною
ДивитисяДодаткова інформація
Назва патенту англійськоюDiamond-hard metal alloy plate
Автори англійськоюNovikov Mykola Vasyliovych, Shulzhenko Oleksandr Oleksandrovych, Harhin Vladyslav Herasymovych, Bochechka Oleksandr Oleksandrovych
Назва патенту російськоюАлмазно - твердосплавная пластина
Автори російськоюНовиков Николай Васильевич, Шульженко Александр Александрович, Гаргин Владислав Герасимович, Бочечка Александр Александрович
МПК / Мітки
МПК: B24D 3/04, B32B 5/16, B22F 3/15, C23C 24/00, B22F 7/04
Мітки: пластина, алмазно-твердосплавна
Код посилання
<a href="https://ua.patents.su/4-34175-almazno-tverdosplavna-plastina.html" target="_blank" rel="follow" title="База патентів України">Алмазно-твердосплавна пластина</a>
Твердосплавна вставка для перфораторних коронок
Номер патенту: 32312
Опубліковано: 16.09.2002
Автор: Ліненко-Мельников Юрій Петрович
МПК: E21B 10/56
Мітки: перфораторних, вставка, коронок, твердосплавна
Формула / Реферат:
Твердосплавна вставка для перфораторних коронок, що містить робочу головку, сполучену з хвостовиком, що виконані у вигляді тіл обертання, яка відрізняється тим, що робоча головка має форму параболоїда або напівеліпсоїда, при цьому величини відношення висоти головки до радіуса її основи знаходяться у межах 1,1-1,3.
Твердосплавна вставка для коронок ударної дії
Номер патенту: 34176
Опубліковано: 16.12.2002
Автор: Ліненко-Мельников Юрій Петрович
МПК: E21B 10/56, E21B 10/46
Мітки: дії, твердосплавна, вставка, ударної, коронок
Формула / Реферат:
І. Твердосплавна вставка для коронок ударної дії, що містить робочу головку, сполучену з хвостовиком, які виконані у вигляді тіл обертання, яка відрізняється тим, що на робочій головці виконано центральне заглиблення.2. Вставка за п.1, яка відрізняється тим, що заглиблення має циліндричну або конічну форму.
Металева зв’язка алмазно-абразивного інструменту
Номер патенту: 13157
Опубліковано: 28.02.1997
Автори: Попов Віктор Петрович, Райченко Олександр Іванович, Кудашов Василь Якович, Кононенко Валерія Василівна, Буренков Геннадій Лук'янович, Істоміна Тетяна Іванівна, Волков Анатолій Євгенович, Канаєв Олександр Олексійович
Мітки: алмазно-абразивного, інструменту, зв'язка, металева
Формула / Реферат:
(57)1. Металлическая связка алмазно-абразивного инструмента, содержащая а-твердый раствор олова в меди, отличающаяся тем, что она дополнительно содержит медь и интерметаллидные соединения меди и олова при следующем соотношении компонентов, об.%: Медь ...
Спосіб виготовлення алмазно-твердосплавних пластин
Номер патенту: 20172
Опубліковано: 25.12.1997
Автори: Шульженко Олександр Олександрович, Полторацький Володимир Григорович, Уман Семен Мойсейович, Новіков Микола Васильович, Урюков Борис Олексійович, Манжар Василь Олексійович, Гаргін Вячеслав Герасимович, Нікітін Юрій Іванович
МПК: C01B 31/06
Мітки: алмазно-твердосплавних, виготовлення, пластин, спосіб
Текст:
...м/с) 30 За критерий износостойкости испытуемых пластин принимали величину площадки. Износ у алмазно-твердоeg сплавных пластин, полученных по предлагаемому способу, составляет 0,3 мм при пути строгания 300 м, а изделий, полученных по способу—прототипу 0,5 мм. 55 Таким образом, износостойкость пластины по предлагаемому способу в 1,5 раза выше, чем изделий, получен ных по способу-прототипу. Согласно технологии, изложенной в примере, был...
Пластина для остеосинтезу виростків великогомілкової кістки
Номер патенту: 38895
Опубліковано: 15.05.2001
Автори: Ладонько Юлій Леонідович, Столярчук Володимир Савович
МПК: A61F 2/28, A61F 2/30, A61F 2/32
Мітки: кістки, великогомілкової, остеосинтезу, пластина, виростків
Формула / Реферат:
(21) 2000116550 Дата прийняття(54) (57) рішення 20 лютого 2001 р. Пластина для остеосинтезу виростків великогомілкової кістки, що містить накісткову пластину з...
Попередній патент: Насадка термостатичного клапана і керуючий пристрій
Наступний патент: Захисна мітка (варіанти), спосіб її виготовлення і спосіб запису латентного зображення
Випадковий патент: Спосіб формування свердловинного заряду
