Спосіб визначення об’єму анатомічних структур

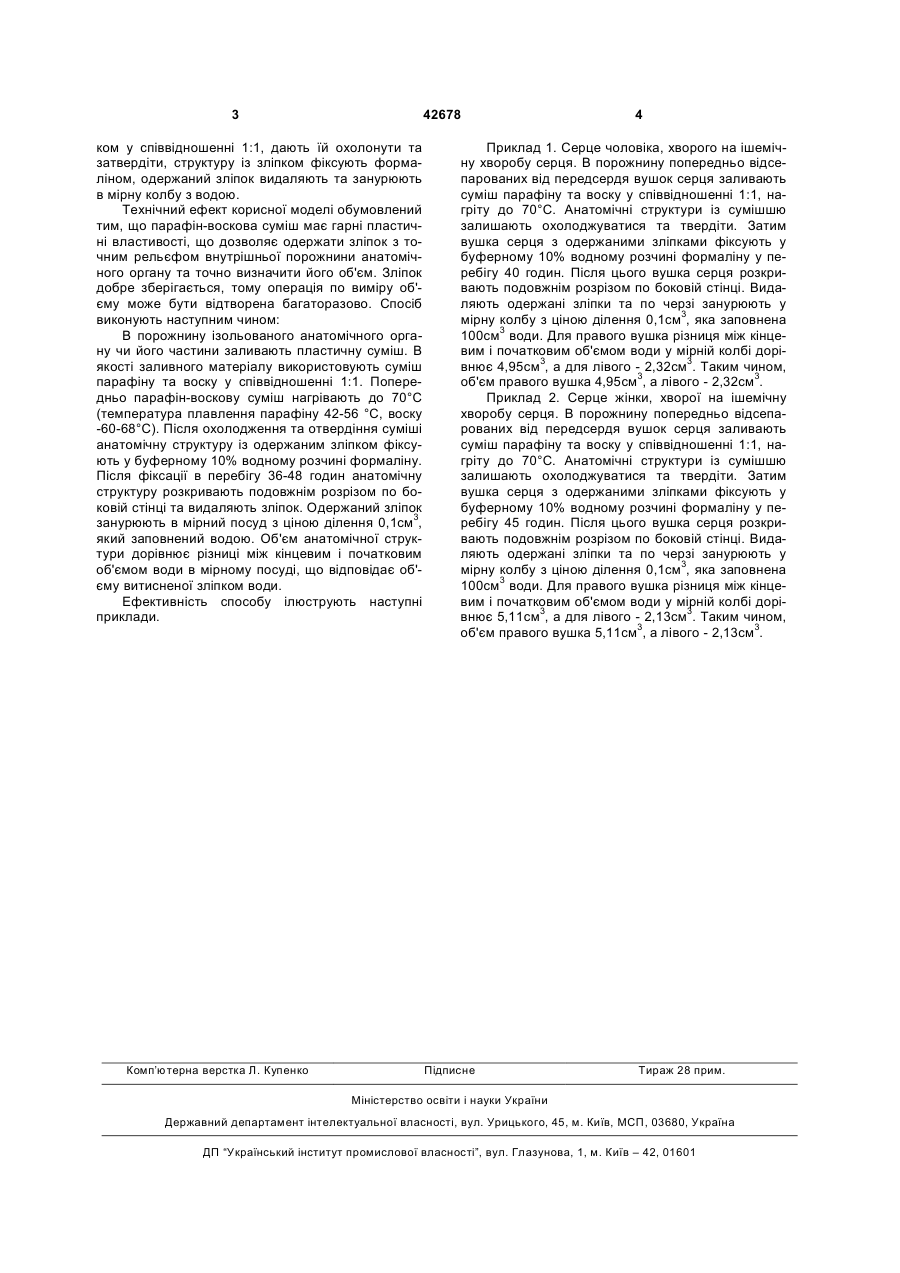

Спосіб визначення об'єму анатомічної структури, який включає вимір виплеснутої цією структурою води із градуйованої посудини, який відрізняється тим, що порожнину анатомічного органа попередньо заливають нагрітою до 70°С сумішшю парафіну з воском у співвідношенні 1:1, дають їй охолонути та затвердіти, структуру із зліпком фіксують формаліном, одержаний зліпок видаляють та занурюють в мірну колбу з водою. (19) (21) u200902995 (22) 30.03.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) МАРКОВСЬКИЙ ВОЛОДИМИР ДМИТРОВИЧ, НАУМОВА ОЛЬГА ВОЛОДИМИРІВНА, СИДОРЕНКО РУСЛАН ВАЛЕРІАНОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ 3 42678 ком у співвідношенні 1:1, дають їй охолонути та затвердіти, структуру із зліпком фіксують формаліном, одержаний зліпок видаляють та занурюють в мірну колбу з водою. Технічний ефект корисної моделі обумовлений тим, що парафін-воскова суміш має гарні пластичні властивості, що дозволяє одержати зліпок з точним рельєфом внутрішньої порожнини анатомічного органу та точно визначити його об'єм. Зліпок добре зберігається, тому операція по виміру об'єму може бути відтворена багаторазово. Спосіб виконують наступним чином: В порожнину ізольованого анатомічного органу чи його частини заливають пластичну суміш. В якості заливного матеріалу використовують суміш парафіну та воску у співвідношенні 1:1. Попередньо парафін-воскову суміш нагрівають до 70°С (температура плавлення парафіну 42-56 °С, воску -60-68°С). Після охолодження та отвердіння суміші анатомічну структуру із одержаним зліпком фіксують у буферному 10% водному розчині формаліну. Після фіксації в перебігу 36-48 годин анатомічну структуру розкривають подовжнім розрізом по боковій стінці та видаляють зліпок. Одержаний зліпок занурюють в мірний посуд з ціною ділення 0,1см3, який заповнений водою. Об'єм анатомічної структури дорівнює різниці між кінцевим і початковим об'ємом води в мірному посуді, що відповідає об'єму витисненої зліпком води. Ефективність способу ілюструють наступні приклади. Комп’ютерна верстка Л. Купенко 4 Приклад 1. Серце чоловіка, хворого на ішемічну хворобу серця. В порожнину попередньо відсепарованих від передсердя вушок серця заливають суміш парафіну та воску у співвідношенні 1:1, нагріту до 70°С. Анатомічні структури із сумішшю залишають охолоджуватися та твердіти. Затим вушка серця з одержаними зліпками фіксують у буферному 10% водному розчині формаліну у перебігу 40 годин. Після цього вушка серця розкривають подовжнім розрізом по боковій стінці. Видаляють одержані зліпки та по черзі занурюють у мірну колбу з ціною ділення 0,1см3, яка заповнена 100см3 води. Для правого вушка різниця між кінцевим і початковим об'ємом води у мірній колбі дорівнює 4,95см3, а для лівого - 2,32см3. Таким чином, об'єм правого вушка 4,95см3, а лівого - 2,32см3. Приклад 2. Серце жінки, хворої на ішемічну хворобу серця. В порожнину попередньо відсепарованих від передсердя вушок серця заливають суміш парафіну та воску у співвідношенні 1:1, нагріту до 70°С. Анатомічні структури із сумішшю залишають охолоджуватися та твердіти. Затим вушка серця з одержаними зліпками фіксують у буферному 10% водному розчині формаліну у перебігу 45 годин. Після цього вушка серця розкривають подовжнім розрізом по боковій стінці. Видаляють одержані зліпки та по черзі занурюють у мірну колбу з ціною ділення 0,1см3, яка заповнена 100см3 води. Для правого вушка різниця між кінцевим і початковим об'ємом води у мірній колбі дорівнює 5,11см3, а для лівого - 2,13см3. Таким чином, об'єм правого вушка 5,11см3, а лівого - 2,13см3. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
