Спосіб комбінованої електрофізикохімічної обробки металів і сплавів дротяним електродом
Номер патенту: 42824
Опубліковано: 27.07.2009
Автори: Осипенко Василь Іванович, Тригуб Оксана Анатоліївна, Ступак Денис Олегович, Білан Анатолій Валентинович
Формула / Реферат
Спосіб комбінованої електрофізикохімічної обробки металів і сплавів дротяним електродом, який реалізується шляхом обробки, при якій верстат здійснює непрофільованим електродом-інструментом один або декілька заздалегідь заданих різів, піддаючи заготовку двом попереднім грубим операціям і принаймні одній точній операції, який відрізняється тим, що для зменшення шорсткості поверхні, повного чи часткового усунення зони термічного впливу та підвищення точності обробки деталі на точній операції або операціях проводиться електрохімічне полірування поверхні до заданих кресленням розмірів та шорсткості без переустановки деталі тим же дротяним електродом, яким проводились попередні електроерозійні операції.
Текст

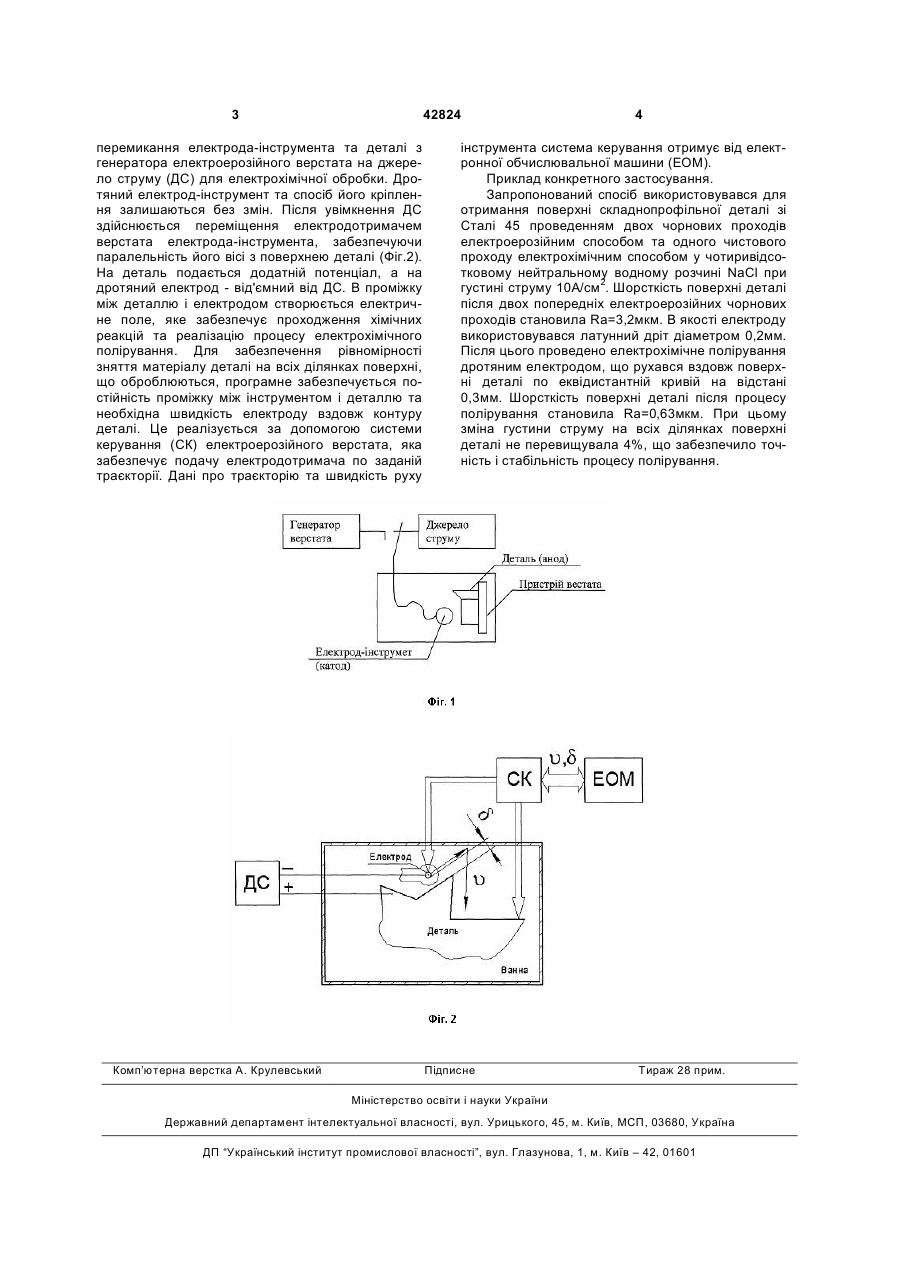

Спосіб комбінованої електрофізикохімічної обробки металів і сплавів дротяним електродом, який реалізується шляхом обробки, при якій верстат здійснює непрофільованим електродом 3 42824 перемикання електрода-інструмента та деталі з генератора електроерозійного верстата на джерело струму (ДС) для електрохімічної обробки. Дротяний електрод-інструмент та спосіб його кріплення залишаються без змін. Після увімкнення ДС здійснюється переміщення електродотримачем верстата електрода-інструмента, забезпечуючи паралельність його вісі з поверхнею деталі (Фіг.2). На деталь подається додатній потенціал, а на дротяний електрод - від'ємний від ДС. В проміжку між деталлю і електродом створюється електричне поле, яке забезпечує проходження хімічних реакцій та реалізацію процесу електрохімічного полірування. Для забезпечення рівномірності зняття матеріалу деталі на всіх ділянках поверхні, що оброблюються, програмне забезпечується постійність проміжку між інструментом і деталлю та необхідна швидкість електроду вздовж контуру деталі. Це реалізується за допомогою системи керування (СК) електроерозійного верстата, яка забезпечує подачу електродотримача по заданій траєкторії. Дані про траєкторію та швидкість руху Комп’ютерна верстка А. Крулевський 4 інструмента система керування отримує від електронної обчислювальної машини (ЕОМ). Приклад конкретного застосування. Запропонований спосіб використовувався для отримання поверхні складнопрофільної деталі зі Сталі 45 проведенням двох чорнових проходів електроерозійним способом та одного чистового проходу електрохімічним способом у чотиривідсотковому нейтральному водному розчині NaCl при густині струму 10А/см2. Шорсткість поверхні деталі після двох попередніх електроерозійних чорнових проходів становила Ra=3,2мкм. В якості електроду використовувався латунний дріт діаметром 0,2мм. Після цього проведено електрохімічне полірування дротяним електродом, що рухався вздовж поверхні деталі по еквідистантній кривій на відстані 0,3мм. Шорсткість поверхні деталі після процесу полірування становила Ra=0,63мкм. При цьому зміна густини струму на всіх ділянках поверхні деталі не перевищувала 4%, що забезпечило точність і стабільність процесу полірування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for combined electrophysical-chemical processing of metals and alloys by wire electrode
Автори англійськоюOsypenko Vasyl Ivanovych, Tryhub Oksana Anatoliivna, Bilan Anatolii Valentynovych, Stupak Denys Olehovych
Назва патенту російськоюСпособ комбинированной электрофизикохимической обработки металлов и сплавов проволочным электродом
Автори російськоюОсипенко Василий Иванович, Тригуб Оксана Анатольевна, Билан Анатолий Валентинович, Ступак Денис Олегович
МПК / Мітки
МПК: C25F 3/00
Мітки: спосіб, металів, сплавів, дротяним, електрофізикохімічної, комбінованої, електродом, обробки
