Спосіб розмірної обробки електричною дугою тіл обертання непрофільованим електродом-інструментом

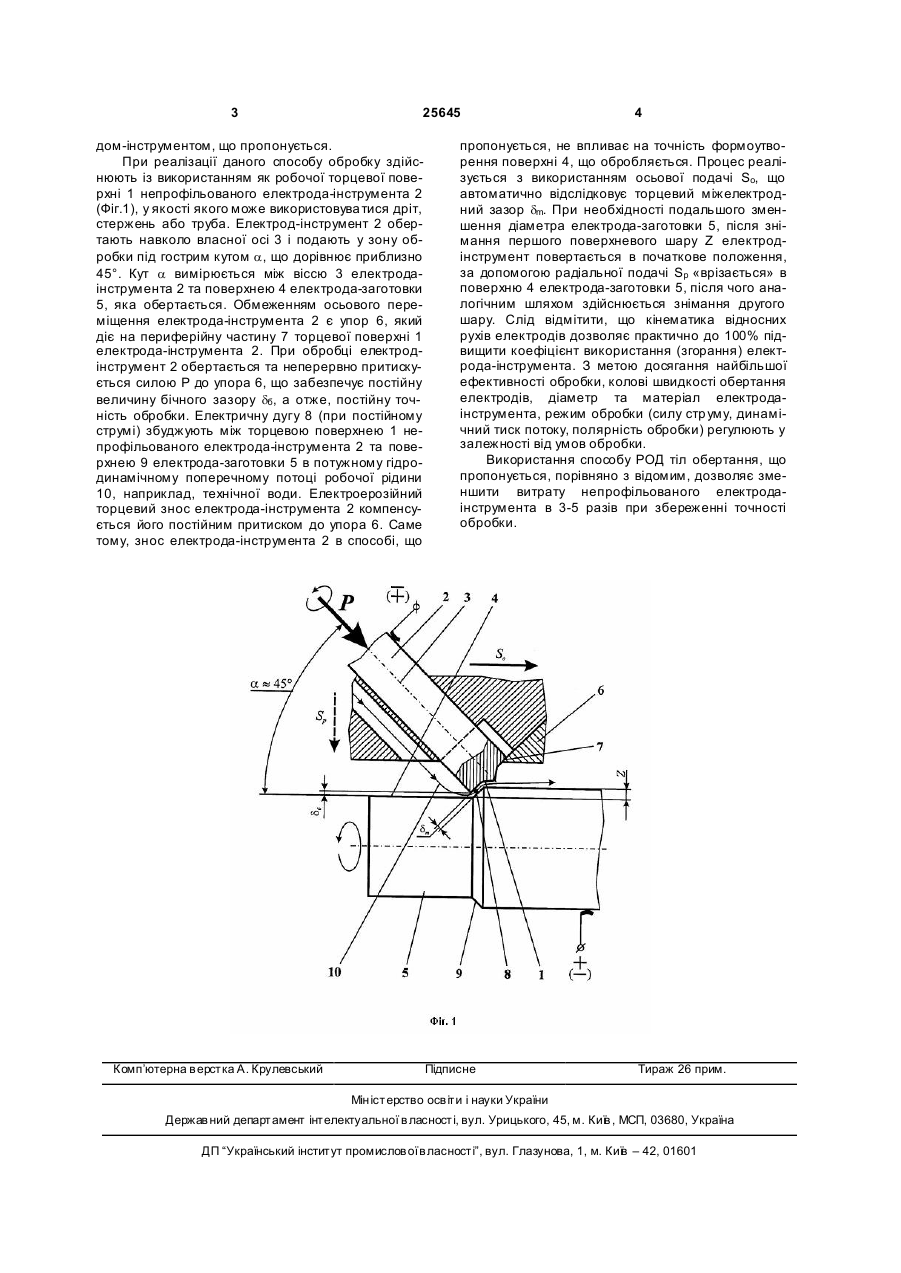

Спосіб розмірної обробки електричною дугою тіл обертання непрофільованим електродомінструментом з обертанням електрода-заготовки та радіальною й осьовою подачею електродаінструмента при потужному нагнітанні робочого 3 25645 дом-інструментом, що пропонується. При реалізації даного способу обробку здійснюють із використанням як робочої торцевої поверхні 1 непрофільованого електрода-інструмента 2 (Фіг.1), у якості якого може використовува тися дріт, стержень або труба. Електрод-інструмент 2 обертають навколо власної осі 3 і подають у зону обробки під гострим кутом a, що дорівнює приблизно 45°. Кут a вимірюється між віссю 3 електродаінструмента 2 та поверхнею 4 електрода-заготовки 5, яка обертається. Обмеженням осьового переміщення електрода-інструмента 2 є упор 6, який діє на периферійну частину 7 торцевої поверхні 1 електрода-інструмента 2. При обробці електродінструмент 2 обертається та неперервно притискується силою Р до упора 6, що забезпечує постійну величину бічного зазору dб , а отже, постійну точність обробки. Електричну дугу 8 (при постійному струмі) збуджують між торцевою поверхнею 1 непрофільованого електрода-інструмента 2 та поверхнею 9 електрода-заготовки 5 в потужному гідродинамічному поперечному потоці робочої рідини 10, наприклад, технічної води. Електроерозійний торцевий знос електрода-інструмента 2 компенсується його постійним притиском до упора 6. Саме тому, знос електрода-інструмента 2 в способі, що Комп’ютерна в ерстка А. Крулевський 4 пропонується, не впливає на точність формоутворення поверхні 4, що обробляється. Процес реалізується з використанням осьової подачі Sо, що автоматично відслідковує торцевий міжелектродний зазор dm. При необхідності подальшого зменшення діаметра електрода-заготовки 5, після знімання першого поверхневого шару Z електродінструмент повертається в початкове положення, за допомогою радіальної подачі Sp «врізається» в поверхню 4 електрода-заготовки 5, після чого аналогічним шляхом здійснюється знімання другого шару. Слід відмітити, що кінематика відносних рухів електродів дозволяє практично до 100% підвищити коефіцієнт використання (згорання) електрода-інструмента. З метою досягання найбільшої ефективності обробки, колові швидкості обертання електродів, діаметр та матеріал електродаінструмента, режим обробки (силу стр уму, динамічний тиск потоку, полярність обробки) регулюють у залежності від умов обробки. Використання способу РОД тіл обертання, що пропонується, порівняно з відомим, дозволяє зменшити витрату непрофільованого електродаінструмента в 3-5 разів при збереженні точності обробки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
