Спосіб травлення сталевих поверхонь

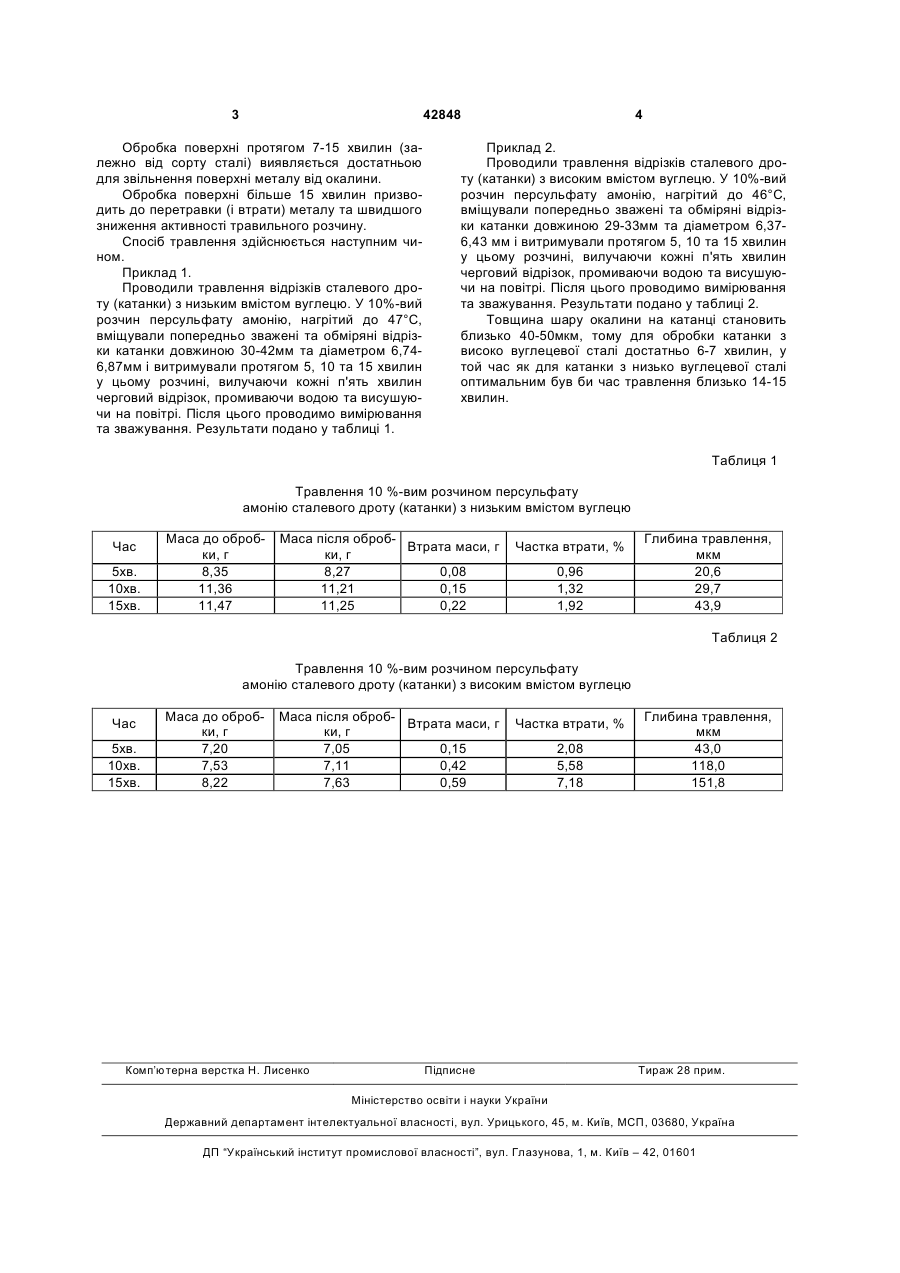

Спосіб травлення сталевих поверхонь, що передбачає обробку їх травильним розчином при підвищеній температурі, який відрізняється тим, що як травильний розчин використовують 10%-вий розчин персульфату амонію, а обробку проводять протягом 7-15 хвилин при температурі 45-55°С. (19) (21) u200901285 (22) 16.02.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) АНДРІЯНОВ ОЛЕКСАНДР ДМИТРОВИЧ, ЯНЧЕНКО КОСТЯНТИН АНАТОЛІЙОВИЧ, ПЕРВІЙ ЕЛЕОНОРА МИКОЛАЇВНА, ВАГАНОВА ГАЛИНА ВАСИЛІВНА 3 42848 Обробка поверхні протягом 7-15 хвилин (залежно від сорту сталі) виявляється достатньою для звільнення поверхні металу від окалини. Обробка поверхні більше 15 хвилин призводить до перетравки (і втрати) металу та швидшого зниження активності травильного розчину. Спосіб травлення здійснюється наступним чином. Приклад 1. Проводили травлення відрізків сталевого дроту (катанки) з низьким вмістом вуглецю. У 10%-вий розчин персульфату амонію, нагрітий до 47°С, вміщували попередньо зважені та обміряні відрізки катанки довжиною 30-42мм та діаметром 6,746,87мм і витримували протягом 5, 10 та 15 хвилин у цьому розчині, вилучаючи кожні п'ять хвилин черговий відрізок, промиваючи водою та висушуючи на повітрі. Після цього проводимо вимірювання та зважування. Результати подано у таблиці 1. 4 Приклад 2. Проводили травлення відрізків сталевого дроту (катанки) з високим вмістом вуглецю. У 10%-вий розчин персульфату амонію, нагрітий до 46°С, вміщували попередньо зважені та обміряні відрізки катанки довжиною 29-33мм та діаметром 6,376,43 мм і витримували протягом 5, 10 та 15 хвилин у цьому розчині, вилучаючи кожні п'ять хвилин черговий відрізок, промиваючи водою та висушуючи на повітрі. Після цього проводимо вимірювання та зважування. Результати подано у таблиці 2. Товщина шару окалини на катанці становить близько 40-50мкм, тому для обробки катанки з високо вуглецевої сталі достатньо 6-7 хвилин, у той час як для катанки з низько вуглецевої сталі оптимальним був би час травлення близько 14-15 хвилин. Таблиця 1 Травлення 10 %-вим розчином персульфату амонію сталевого дроту (катанки) з низьким вмістом вуглецю Час 5хв. 10хв. 15хв. Маса до обробки, г 8,35 11,36 11,47 Маса після обробВтрата маси, г ки, г 8,27 0,08 11,21 0,15 11,25 0,22 Частка втрати, % 0,96 1,32 1,92 Глибина травлення, мкм 20,6 29,7 43,9 Таблиця 2 Травлення 10 %-вим розчином персульфату амонію сталевого дроту (катанки) з високим вмістом вуглецю Час 5хв. 10хв. 15хв. Маса до обробки, г 7,20 7,53 8,22 Маса після обробВтрата маси, г ки, г 7,05 0,15 7,11 0,42 7,63 0,59 Комп’ютерна верстка Н. Лиcенко Частка втрати, % Підписне 2,08 5,58 7,18 Глибина травлення, мкм 43,0 118,0 151,8 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
