Машинка для миття ємкостей

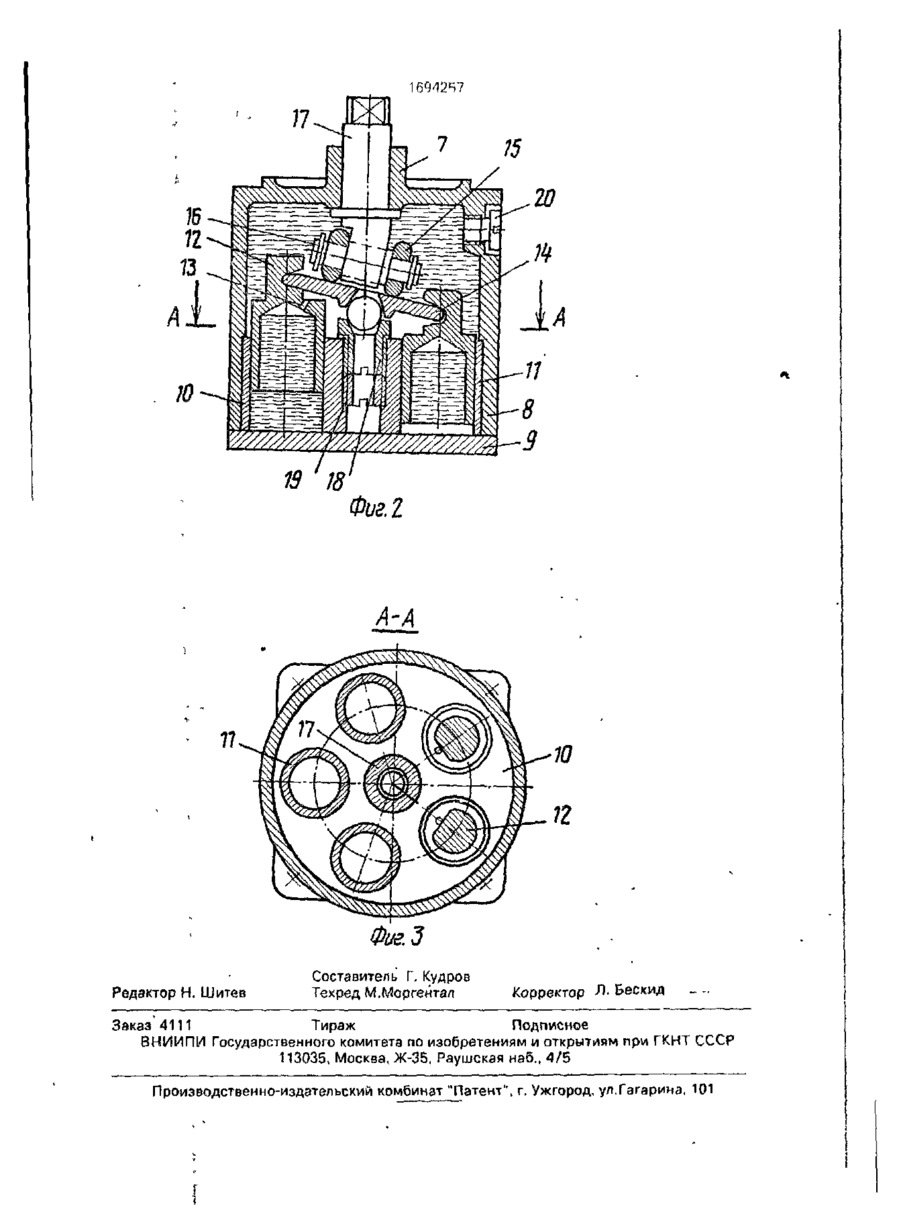

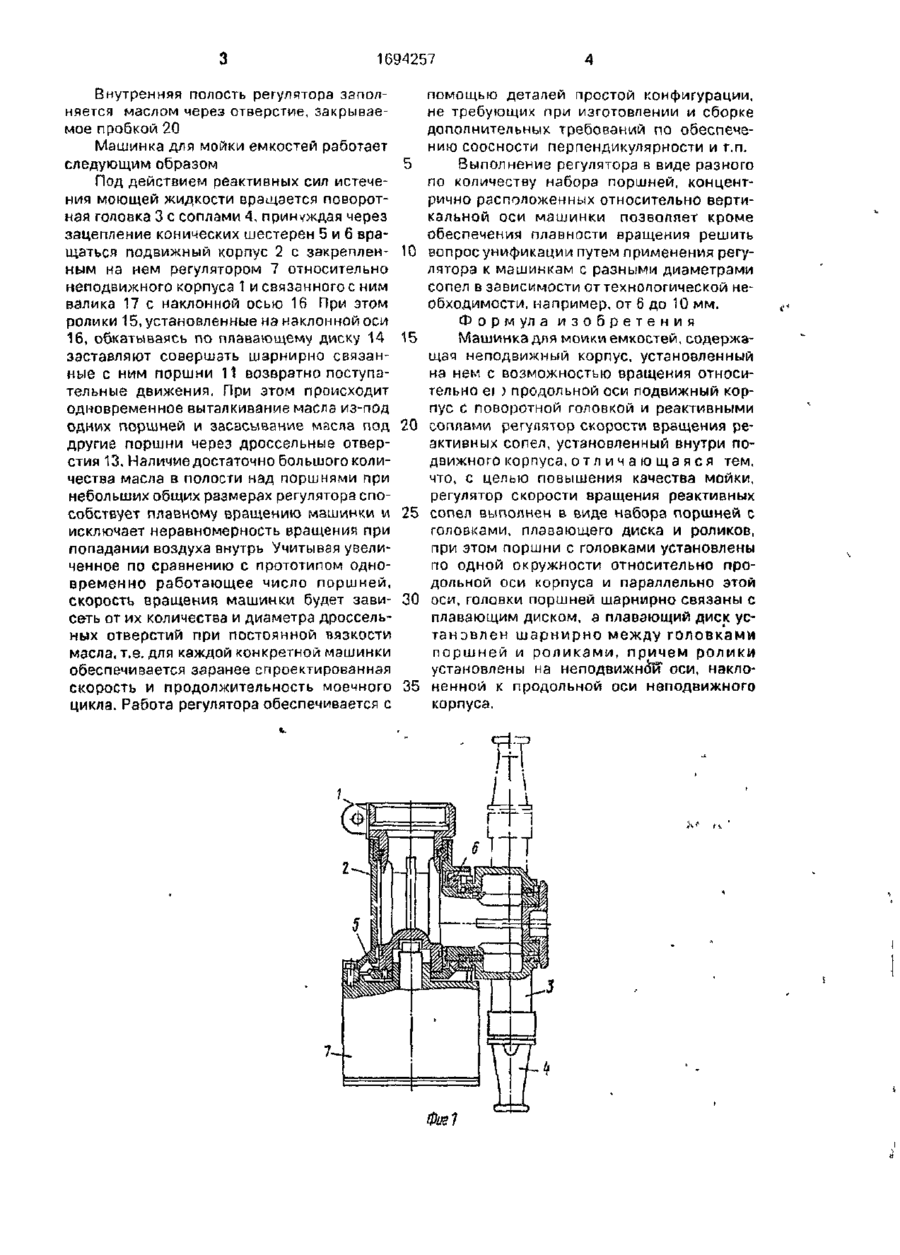

Изобретение относится к устройствам для очистки емкостей и обеспечивает повышение качества мойки. При вращении моеч Изобретение относится к устройствам для очистки емкостей, в частности для мойки топливных и масляных судовых танков, и может быть использовано для различных емкостей в других отраслях народного хозяйства. Цель изобретения - повышение качества мойки. На фиг 1 изображена машинка для мойки емкостей, общий вид, на фиг 2 - регулятор скорости вращения сопел, на фиг. 3 разрез А-А на фиг 2. Машинка для мойки емкостей содержит неподвижный корпус 1, установленный, на нем с возможностью вращения относительно продольной ( вертикальной) оси неподвижного корпуса 1 подвижный корпус 2 с поворотной головкой 3 и установленными на ней реактивными соплами 4, На неподвижном корпусе 1 закреплена коническая шестерня 5, находящаяся в за ной головки под действием реактивных con 5Л через коническую передачу приводится во вращение подвижный корпус относительно неподвижного С подвижным корпусом свя зан регулятор скорости вращения реактивных сопел, в котором поршни с дроссельными отверстиями при вращении перемещаются возвратно-поступательно за счет шарнирной связи с плавающим диском, установленным шарнирно между поршнями и роликами, установленными на неподвижной наклонной оси 3 ил цеплении с конической шестерней 6, закрепленной на поворотной голоаке 3 В нижней части подвижного корпуса 2 закреплен регулятор 7 скорости вращения сопел, состоящий из корпуса 8 закрытого крышкой 9, размещенной в корпусе 8 вставки 10 с установленными в ней поршнями 11 с головками 12, расположенными концентрично продольной (вертикальной) оси. Каждый из поршней 11 имеет дроссельное отверстие 13 и соединен шарнирное плавающим диском 14; ролики 15 установлены на наклонной оси 16 жестко связанной с валиком 17. Плавающий диск 14 сцентрирован с вертикальной осью регулятора с помощью центра 18, образованного втулкой с шариком, положение которого во вставке 10 фиксируется фиксатором 19 Количество поршней в наборе может быть различным, например 4-6 и зависит от мощности моечной машинки. 1694257 Внутренняя полость регулятора заполняется маслом через отверстие, закрываемое пробкой 20 Машинка для мойки емкостей работает следующим образом Под действием реактивных сил истечения моющей жидкости вращается поворотная головка 3 с соплами 4, принуждая через зацепление конических шестерен 5 и 6 вращаться подвижный корпус 2 с закрепленным на нем регулятором 7 относительно неподвижного корпуса 1 и связанного с ним валика 17 с наклонной осью 16 При этом ролики 15, установленные на наклонной оси 16, о&катываясь по плавающему диску 14 заставляют совершать шарнирно связанные с ним поршни 11 возвратно поступательные движения. При этом происходит одновременное выталкивание масла из-под одних поршней и засасывание масла под другие поршни через дроссельные отверстия 13. Наличие достаточно большого количества масла в полости над поршнями при небольших общих размерах регулятора способствует плавному вращению машинки и исключает неравномерность вращения при попадании воздуха внутрь Учитывая увеличенное по сравнению с прототипом одновременно работающее число поршней, скорость вращения машинки будет зависеть от их количества и диаметра дроссельных отверстий при постоянной вязкости масла, т.е. для каждой конкретной машинки обеспечивается заранее спроектированная скорость и продолжительность моечного цикла. Работа регулятора обеспечивается с 5 10 15 20 25 30 35 помощью деталей простой конфигурации, не требующих при изготовлении и сборке дополнительных требований по обеспечению соосности перпендикулярности и т.п. Выполнение регулятора в виде разного по количеству набора поршней, концентрично расположенных относительно вертикальной оси машинки позволяет кроме обеспечения плавности вращения решить вопрос унификации путем применения регулятора к машинкам с разными диаметрами сопел в зависимости от технопогической необходимости, например, от 6 до 10 мм. Формула изобретения Машинка для мойки емкостей, содержащая неподвижный корпус, установленный на нем с возможностью вращения относительно еі ) продольной оси подвижный корпус с поворотной головкой и реактивными соплами регулятор скорости вращения реактивных сопел, установленный внутри подвижного корпуса, о т л и ч а ю щ а я с я тем, что, с целью повышения качества мойки, регулятор скорости вращения реактивных сопел выполнен в виде набора поршней с головками, плавающего диска и роликов, при этом поршни с головкамиустановлены по одной окружности относительно продольной оси корпуса и параллельно этой оси, головки поршней шарнирно связаны с плавающим диском, а плавающий диск установлен шарнирно между головками поршней и роликами, причем ролики установлены на неподвижно"^ оси, наклоненной к продольной оси неподвижного корпуса. Фиг! П 19 18 Фиг. Фиг. З Редактор Н. Шитев Составитель Г- Кудров Техред М.Моргемтал Корректор Л . Бескид Заказ 4111 Тираж Подписное ВИИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
