Обвідний ролик прокатного стана
Номер патенту: 42918
Опубліковано: 27.07.2009
Автори: Ніколаєв Віктор Олександрович, Путнокі Олександр Юліусович, Жученко Станіслав Вікторович, Ніколенко Андрій Георгійович, Васильєв Олександр Геннадійович
Формула / Реферат
Обвідний ролик прокатного стана, який відрізняється тим, що твірна ролика має форму опуклої параболи з кривизною f/D=0,0024-0,021, де f - величина опуклості твірної, D - діаметр обвідного ролика.
Текст

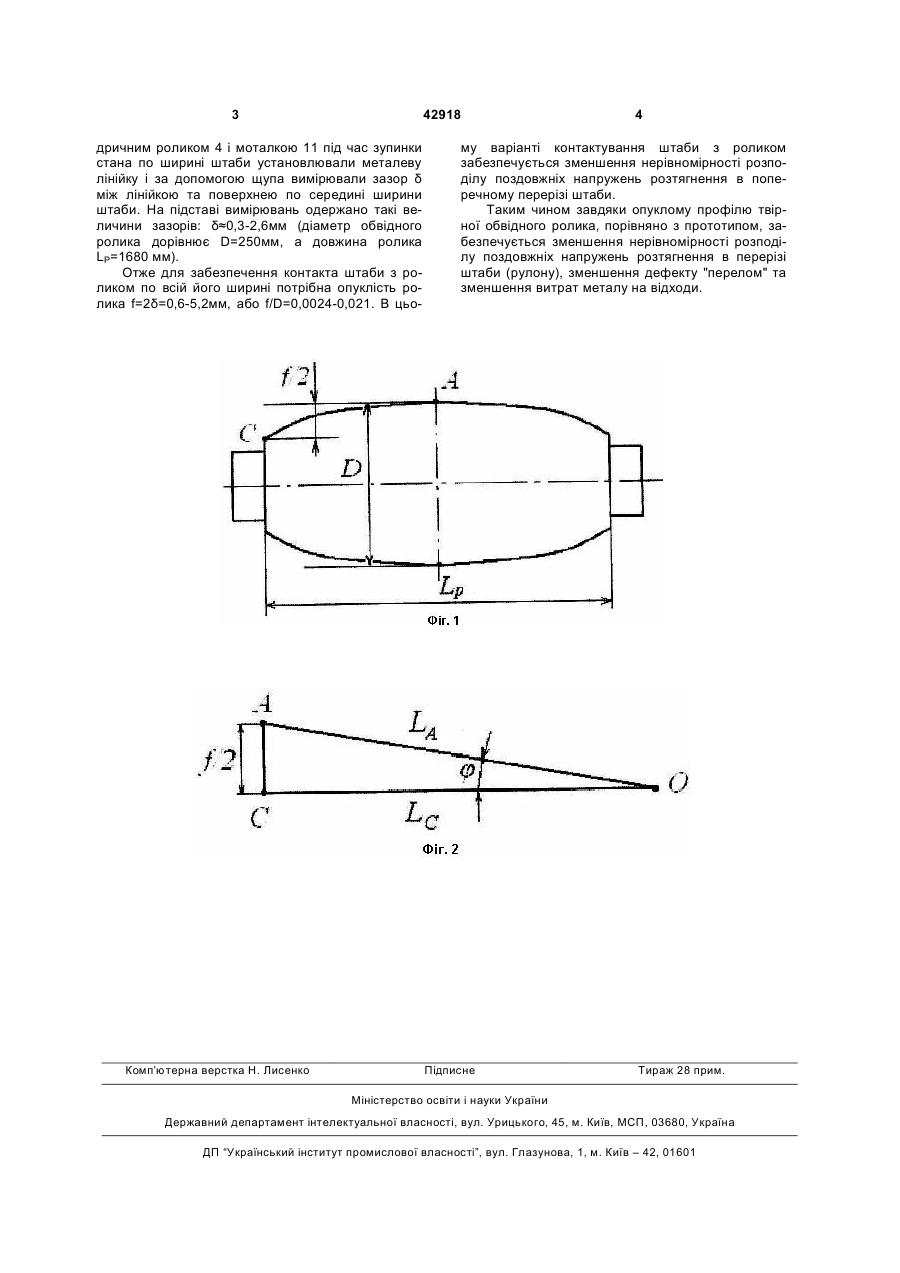

Обвідний ролик прокатного стана, який відрізняється тим, що твірна ролика має форму опук лої параболи з кривизною f/D=0,0024-0,021, де f величина опуклості твірної, D - діаметр обвідного ролика. (19) (21) u200902063 (22) 10.03.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) НІКОЛАЄВ ВІКТОР ОЛЕКСАНДРОВИЧ, ПУТНОКІ ОЛЕКСАНДР ЮЛІУСОВИЧ, НІКОЛЕНКО АНДРІЙ ГЕОРГІЙОВИЧ, ВАСИЛЬЄВ ОЛЕКСАНДР ГЕННАДІЙОВИЧ, ЖУЧЕНКО СТАНІСЛАВ ВІКТОРОВИЧ 3 42918 дричним роликом 4 і моталкою 11 під час зупинки стана по ширині штаби установлювали металеву лінійку і за допомогою щупа вимірювали зазор δ між лінійкою та поверхнею по середині ширини штаби. На підставі вимірювань одержано такі величини зазорів: δ≈0,3-2,6мм (діаметр обвідного ролика дорівнює D=250мм, а довжина ролика LР=1680 мм). Отже для забезпечення контакта штаби з роликом по всій його ширині потрібна опуклість ролика f=2δ=0,6-5,2мм, або f/D=0,0024-0,021. В цьо Комп’ютерна верстка Н. Лиcенко 4 му варіанті контактування штаби з роликом забезпечується зменшення нерівномірності розподілу поздовжніх напружень розтягнення в поперечному перерізі штаби. Таким чином завдяки опуклому профілю твірної обвідного ролика, порівняно з прототипом, забезпечується зменшення нерівномірності розподілу поздовжніх напружень розтягнення в перерізі штаби (рулону), зменшення дефекту "перелом" та зменшення витрат металу на відходи. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRunning roller of rolling mill
Автори англійськоюNikolaiev Viktor Oleksandrovych, Putnoki Oleksandr Yuliusovich, Nikolenko Andrii Heorhiiovych, Vasyliev Oleksandr Неnnаdшіоvусh, Zhuchenko Stanislav Viktorovych
Назва патенту російськоюОбводной ролик прокатного стана
Автори російськоюНиколаев Виктор Александрович, Путноки Александр Юлиусович, Николенко Андрей Георгиевич, Васильев Александр Геннадьевич, Жученко Станислав Викторович
МПК / Мітки
МПК: B21B 39/34
Мітки: ролик, обвідний, прокатного, стана
