Механізм відтяжки полотна круглов’язальної машини

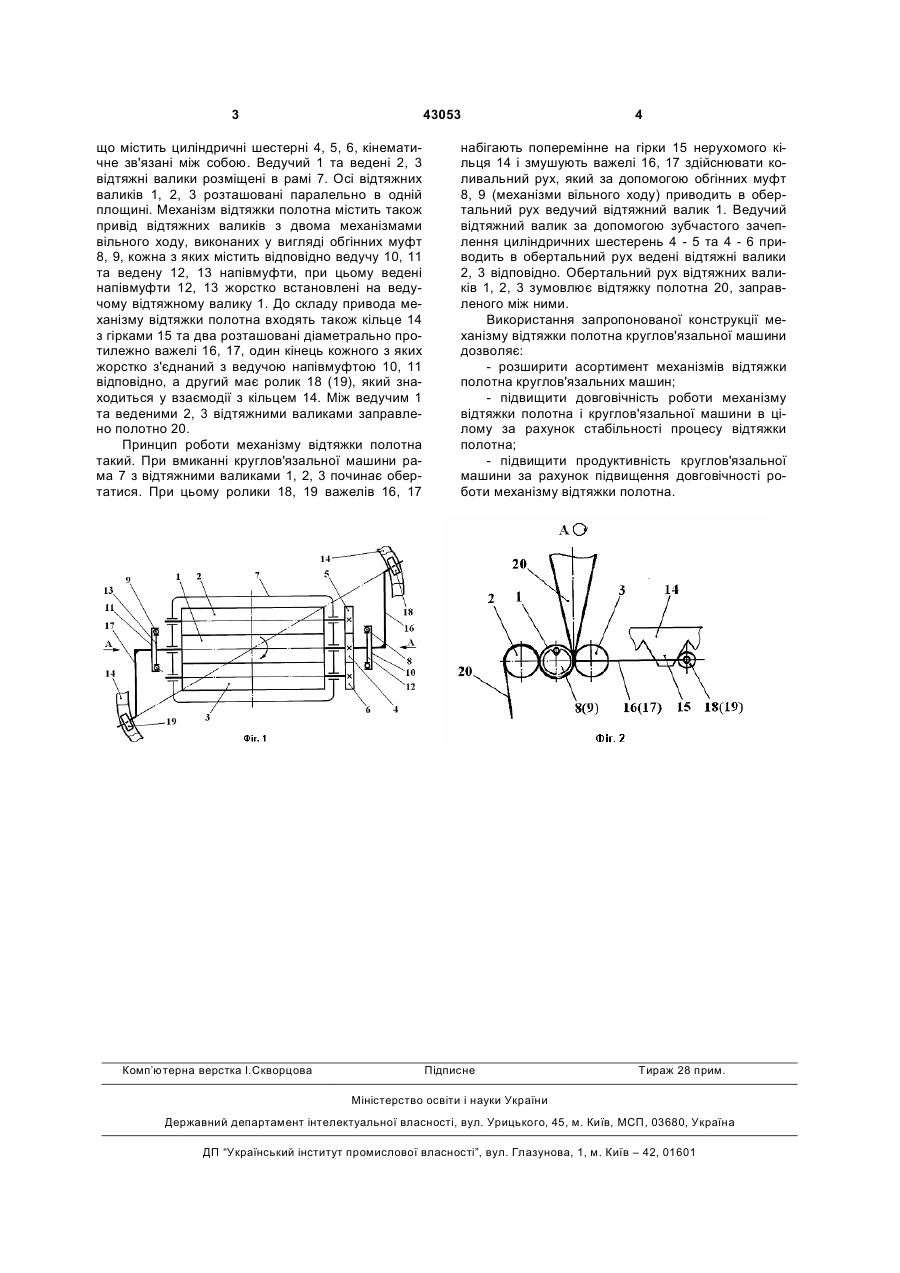

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично зв'язані між собою ведучий і два ведені відтяжні валики та привід, зв'язаний з ведучим відтяжним валиком двома механізмами вільного ходу, який відрізняється тим, що кожен механізм вільного ходу виконано у вигляді обгінної муфти. (19) (21) u200903066 (22) 01.04.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ОЛІЙНИК ОЛЕНА ЮРІЇВНА (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 43053 що містить циліндричні шестерні 4, 5, 6, кінематичне зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7. Осі відтяжних валиків 1, 2, 3 розташовані паралельно в одній площині. Механізм відтяжки полотна містить також привід відтяжних валиків з двома механізмами вільного ходу, виконаних у вигляді обгінних муфт 8, 9, кожна з яких містить відповідно ведучу 10, 11 та ведену 12, 13 напівмуфти, при цьому ведені напівмуфти 12, 13 жорстко встановлені на ведучому відтяжному валику 1. До складу привода механізму відтяжки полотна входять також кільце 14 з гірками 15 та два розташовані діаметрально протилежно важелі 16, 17, один кінець кожного з яких жорстко з'єднаний з ведучою напівмуфтою 10, 11 відповідно, а другий має ролик 18 (19), який знаходиться у взаємодії з кільцем 14. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлено полотно 20. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обертатися. При цьому ролики 18, 19 важелів 16, 17 Комп’ютерна верстка І.Скворцова 4 набігають поперемінне на гірки 15 нерухомого кільця 14 і змушують важелі 16, 17 здійснювати коливальний рух, який за допомогою обгінних муфт 8, 9 (механізми вільного ходу) приводить в обертальний рух ведучий відтяжний валик 1. Ведучий відтяжний валик за допомогою зубчастого зачеплення циліндричних шестерень 4 - 5 та 4 - 6 приводить в обертальний рух ведені відтяжні валики 2, 3 відповідно. Обертальний рух відтяжних валиків 1, 2, 3 зумовлює відтяжку полотна 20, заправленого між ними. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок стабільності процесу відтяжки полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
