Знімач
Номер патенту: 43059
Опубліковано: 27.07.2009
Автори: Шинкаренко Іван Тимофійович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Знімач, що містить корпус, виконаний у вигляді багатоплечої поперечини, на середині якого встановлена гайка, а на кінцях плеч - захвати, з'єднані з ними пальцями, і робочого гвинта з рукояткою, який відрізняється тим, що корпус виконаний конічно-циліндричної форми так, що з торця конічної вершини закріплений робочий гвинт з можливістю лише обертатися, а торцем зі сторони циліндра опирається на деталь, з якої випресовується втулка, робочий гвинт різьбою з одного торця з'єднаний зі штоком, який може переміщатись лише в осьовому напрямку по шпонці, закріпленій у корпусі, з другого торця штока виконаний проріз, в якому встановлені захвати і через отвір з'єднані з однієї сторони між собою і штоком віссю, а з другої сторони між захватами встановлена пружина.
Текст

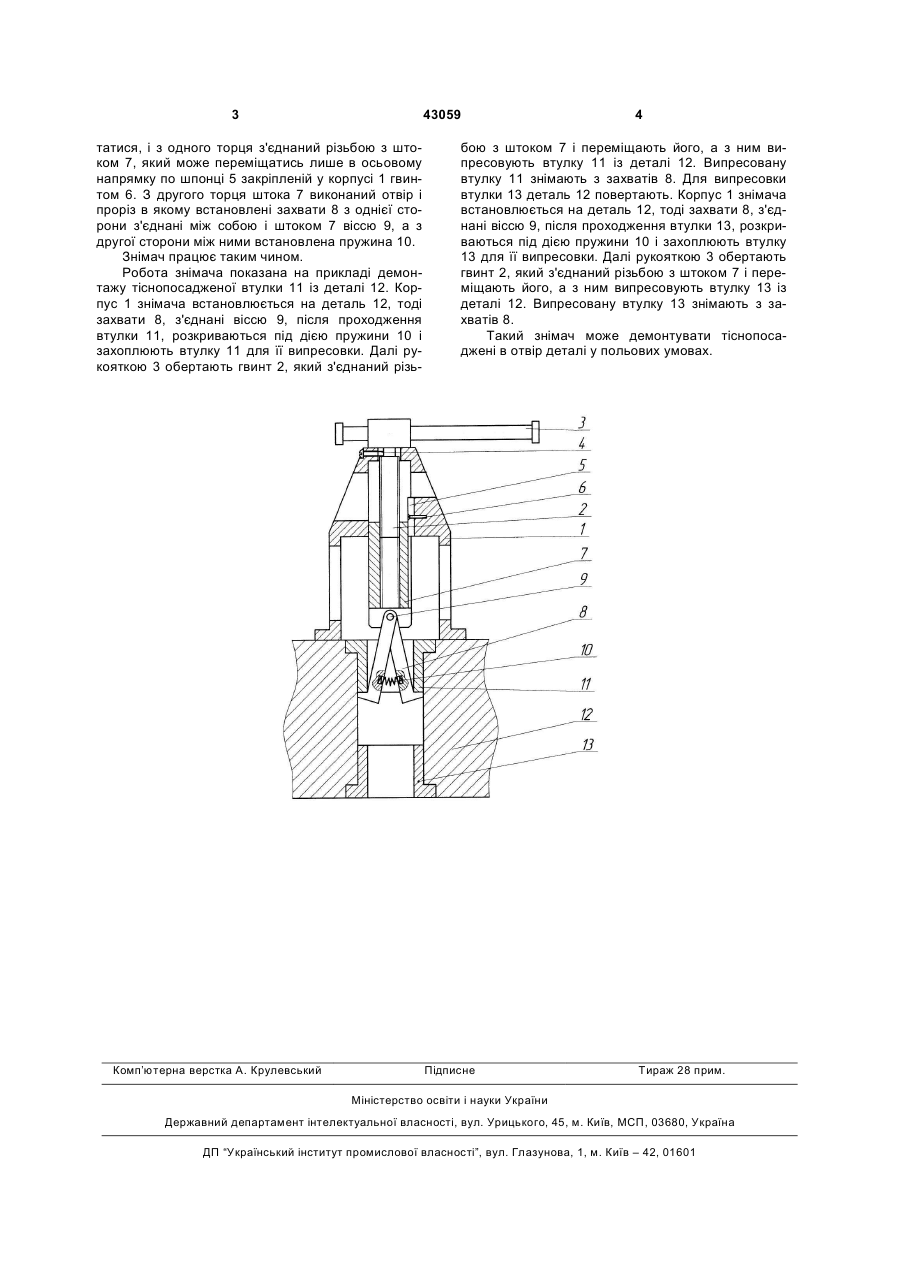

Знімач, що містить корпус, виконаний у вигляді багатоплечої поперечини, на середині якого встановлена гайка, а на кінцях плеч - захвати, з'єднані з ними пальцями, і робочого гвинта з ру 3 43059 татися, і з одного торця з'єднаний різьбою з штоком 7, який може переміщатись лише в осьовому напрямку по шпонці 5 закріпленій у корпусі 1 гвинтом 6. З другого торця штока 7 виконаний отвір і проріз в якому встановлені захвати 8 з однієї сторони з'єднані між собою і штоком 7 віссю 9, а з другої сторони між ними встановлена пружина 10. Знімач працює таким чином. Робота знімача показана на прикладі демонтажу тіснопосадженої втулки 11 із деталі 12. Корпус 1 знімача встановлюється на деталь 12, тоді захвати 8, з'єднані віссю 9, після проходження втулки 11, розкриваються під дією пружини 10 і захоплюють втулку 11 для її випресовки. Далі рукояткою 3 обертають гвинт 2, який з'єднаний різь Комп’ютерна верстка А. Крулевський 4 бою з штоком 7 і переміщають його, а з ним випресовують втулку 11 із деталі 12. Випресовану втулку 11 знімають з захватів 8. Для випресовки втулки 13 деталь 12 повертають. Корпус 1 знімача встановлюється на деталь 12, тоді захвати 8, з'єднані віссю 9, після проходження втулки 13, розкриваються під дією пружини 10 і захоплюють втулку 13 для її випресовки. Далі рукояткою 3 обертають гвинт 2, який з'єднаний різьбою з штоком 7 і переміщають його, а з ним випресовують втулку 13 із деталі 12. Випресовану втулку 13 знімають з захватів 8. Такий знімач може демонтувати тіснопосаджені в отвір деталі у польових умовах. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRemover
Автори англійськоюStrilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych, Shynkarenko Ivan Tymofiiovych
Назва патенту російськоюСъемник
Автори російськоюСтрилец Олег Романович, Стрилец Владимир Николаевич, Шинкаренко Иван Тимофеевич
МПК / Мітки
МПК: B25B 27/14
Мітки: знімач
Код посилання
<a href="https://ua.patents.su/2-43059-znimach.html" target="_blank" rel="follow" title="База патентів України">Знімач</a>
