Безуглий Леонід Іванович

Номер патенту: 29105

Опубліковано: 10.01.2008

Автор: Безуглий Леонід Іванович

МПК: B23B 7/00

Мітки: одношпиндельний, токарний, автомат, вертикальний

Формула / Реферат:

1. Вертикальний одношпиндельний токарний автомат для обробки деталей типу дисків, кілець, фланців з феромагнітного матеріалу, які мають припуск перемінного перерізу трикутної або фасонної форми, який містить станину, електропривод, шпиндель, кінематично зв'язаний з кулачковим валом, керуючим різанням; супорт з різцем; затискний пристрій, який відрізняється тим, що кулачок, керуючий подачею, має робочий профіль, який забезпечує постійність...

Номер патенту: 28345

Опубліковано: 10.12.2007

Автор: Безуглий Леонід Іванович

МПК: B23B 39/00, B23B 47/00, B23B 19/00 ...

Мітки: головка, неповноповоротна, шпиндельна, віялоподібна, фрезерно-свердлильна

Формула / Реферат:

1. Шпиндельна віялоподібна неповноповоротна фрезерно-свердлильна головка, що містить  встановлений на колоні корпус циліндричної форми, розташовані в його порожнині пневмодвигуни, вали яких кінематично зв'язані з шпинделями, оснащеними різними різальними інструментами, систему підведення до пневмодвигунів стиснутого повітря, запірні вентилі, яка відрізняється тим, що вона виконана неповноповоротною і, в даному випадку, має три шпинделі,...

Номер патенту: 28427

Опубліковано: 10.12.2007

Автор: Безуглий Леонід Іванович

МПК: F02B 23/00

Мітки: внутрішнього, двигун, лінійний, двотактний, згорання

Формула / Реферат:

Лінійний двотактний двигун внутрішнього згорання, який містить картер, декілька прикріплених до нього співвісних циліндрів, шток з поршнями, кривошип (кривошипи), нерухоме колесо з внутрішніми зубцями, зчеплений з ним сателіт, який разом з кривошипом встановлений на валу, розташованому в отворах поворотної втулки, рухливо змонтованої в корпусі двигуна і виконуючої функцію його вихідної ланки, який відрізняється тим, що радіус ділильного кола...

Номер патенту: 26156

Опубліковано: 10.09.2007

Автор: Безуглий Леонід Іванович

МПК: B23B 1/00

Мітки: спосіб, перемінного, розточування, припуском, перерізу, обточування, деталей

Формула / Реферат:

Спосіб обточування деталей з припуском перемінного перерізу, при якому частоту обертання деталі поступово змінюють, підтримуючи постійність швидкості різання, який відрізняється тим, що під час обробки змінюють не тільки частоту обертання деталі, але і величину подачі на її оберт за законом, який забезпечує постійність площі поперечного перерізу шару металу, зрізуваного за оберт деталі.

Номер патенту: 25295

Опубліковано: 10.08.2007

Автор: Безуглий Леонід Іванович

МПК: B21K 5/00

Мітки: свердлильний, ротаційний, верстат

Формула / Реферат:

1. Ротаційний свердлильний верстат, що містить електропривід, станину, встановлений на ній в підшипниках вал, жорстко з'єднаний з ротором, шпинделі якого несуть затискні пристрої з оброблюваними деталями, кінематично зв'язану з валом ротора зіркоподібну шпиндельну револьверну головку, вал якої також встановлений в підшипниках на станині паралельно валу ротора і кінематично зв'язаний з його шпинделями, який відрізняється тим, що кінематичний...

Номер патенту: 24631

Опубліковано: 10.07.2007

Автор: Безуглий Леонід Іванович

МПК: B23B 35/00

Мітки: отворів, спосіб, обробки

Формула / Реферат:

1. Спосіб обробки радіальних отворів переважно в деталях типу дисків, кілець і втулок, встановлених в затискних пристроях, рівнорозташованих навколо осі ротора, силовою головкою, при якому подачу здійснюють шляхом радіального зближення в одній площині деталі і інструмента, а точність отворів забезпечують збігом осей інструмента і оброблюваного ним отвору, який відрізняється тим, що пристрої оснащують паралельними валу ротора шпинделями,...

Номер патенту: 22237

Опубліковано: 25.04.2007

Автор: Безуглий Леонід Іванович

МПК: B23B 39/00

Мітки: верстат-автомат, свердлильний, роторний

Формула / Реферат:

1. Роторний свердлильний верстат-автомат, який містить станину, встановлений на ній ротор з шпинделями, які несуть затискні пристрої з оброблюваними деталями, а вал ротора кінематичнo з'єднаний з шпиндельною зіркоподібною револьверною головкою, вал якої кінематичнo з'єднаний з шпинделями ротора, який відрізняється тим, що верстат оснащено системами багаторазового повторення циклу його роботи і автоматичного ділення кола деталі на необхідну...

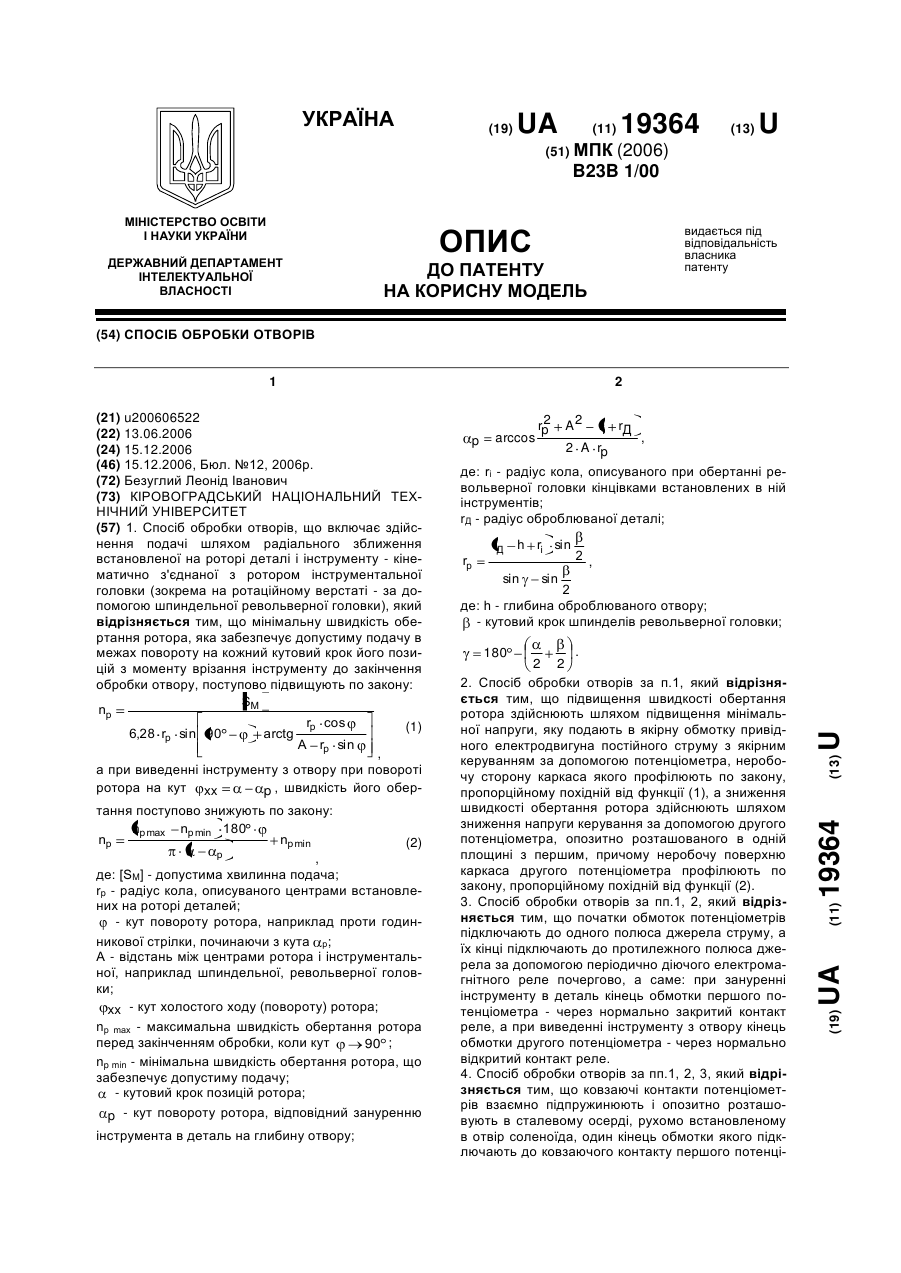

Номер патенту: 19364

Опубліковано: 15.12.2006

Автор: Безуглий Леонід Іванович

МПК: B23B 1/00

Мітки: обробки, отворів, спосіб

Формула / Реферат:

1. Спосіб обробки отворів, що включає здійснення подачі шляхом радіального зближення встановленої на роторі деталі і інструменту - кінематично з'єднаної з ротором інструментальної головки (зокрема на ротаційному верстаті - за допомогою шпиндельної револьверної головки), який відрізняється тим, що мінімальну швидкість обертання ротора, яка забезпечує допустиму подачу в межах повороту на кожний кутовий крок його позицій з моменту врізання...

Номер патенту: 19125

Опубліковано: 15.12.2006

Автор: Безуглий Леонід Іванович

МПК: B23Q 39/00

Мітки: завантажувач, шпинделів, ротора

Формула / Реферат:

1. Завантажувач шпинделів ротора, який включає шахту з заготовками, укладеними стопою, вбудовані в корпус шахти зубчасто-рейкові опозитно розташовані механізми поштучної видачі заготовок, з’єднані за допомогою важелів зі штоком прикріпленого до шахти поршневого приводу односторонньої дії, електродвигун, розташований на платформі, прикріпленій над ротором до станини, який відрізняється тим, що він оснащений двома паралельними, симетрично,...

Номер патенту: 19124

Опубліковано: 15.12.2006

Автор: Безуглий Леонід Іванович

МПК: B23C 3/00

Мітки: верстат, зубофрезерний

Формула / Реферат:

1. Зубофрезерний верстат, який містить станину, стіл, супорт, черв'ячну фрезу з забірним конусом, затискні пристрої, механізм головного руху, ділення і подачі, електропривід та інше, який відрізняється тим, що стіл верстата і супорт виконані у вигляді встановленого своїм пустотілим валом на колону ротора з трьома (або кратними трьом) наскрізними радіальними пазами, в яких рухливо змонтовані черв'ячні редуктори з паралельними осі колони...

Номер патенту: 16063

Опубліковано: 17.07.2006

Автор: Безуглий Леонід Іванович

МПК: B23Q 1/00

Мітки: верстата, компонування, вертикального, роторного, шпиндель

Формула / Реферат:

1. Шпиндель роторного верстата вертикального компонування, що містить корпус, силовий циліндр, пружину, виштовхувач, розташовані в порожнині корпуса кулачки, виконані у вигляді кутових важелів, короткі плечі яких взаємодіють зі штоком силового циліндра, а довгі - з закріплюваною деталлю, який відрізняється тим, що виштовхувач виконаний у вигляді трьох допоміжних, рівнорозташованих між кулачками, паралельно осі шпинделя, циліндрів...

Номер патенту: 11211

Опубліковано: 15.12.2005

Автор: Безуглий Леонід Іванович

МПК: B23Q 1/00

Мітки: вертикального, компонування, шпиндель, верстата

Формула / Реферат:

1. Шпиндель верстата вертикального компонування з самоцентруючим затискним пристроєм, який містить корпус, кулачки, механізм їх приводу, пружину, силовий циліндр, шестірню приводу, муфту для підведення до циліндра робочого середовища, який відрізняється тим, що кулачки змонтовані в порожнині головної частини корпуса і виконані у вигляді кутових триплечих важелів, встановлених на осях на закріпленому в цій порожнині базовому диску, а в тунелі...

Номер патенту: 10687

Опубліковано: 15.11.2005

Автор: Безуглий Леонід Іванович

МПК: B23Q 39/00

Мітки: укладених, стопою, завантажувач, деталей

Формула / Реферат:

1. Завантажувач укладених стопою деталей типу дисків висотою, набагато меншою, ніж  їх діаметр,  для завантаження ними переважно роторних верстатів вертикальної компоновки, що містить закріплений на валу ротора диск і шахту з механізмом поштучної видачі деталей, який відрізняється тим, що для  підвищення надійності роботи за рахунок виключення можливості перекосу і заклинювання таких деталей у вихідному отворі шахти під час їх поштучної...

Номер патенту: 9442

Опубліковано: 15.09.2005

Автор: Безуглий Леонід Іванович

МПК: B23C 3/00

Мітки: коліс, спосіб, зубців, обробки, черв'ячних

Формула / Реферат:

1. Спосіб тангенціального фрезерування зубів черв’ячних коліс черв’ячною фрезою з забірним конусом методом обкочування, який відрізняється тим, що операції завантаження, обробки і розвантаження принаймні трьох коліс здійснюють одночасно у трьох однакових несуміжних секторах безперервно обертового ротора, колову швидкість якого циклічно змінюють від мінімальної, яка дорівнює швидкості тангенціальної подачі під час виконання вищезазначених...

Номер патенту: 9416

Опубліковано: 15.09.2005

Автор: Безуглий Леонід Іванович

МПК: B21H 9/00

Мітки: роторний, знімач, деталей

Формула / Реферат:

1. Роторний знімач деталей, що містить встановлений з можливістю обертання на нерухомій осі ротор з рівно розташованими на ньому двогубчастими захоплювачами, закріплений на осі кулачок, закріплену на маточині ротора шестірню, пружини з гвинтовими натяжками, який відрізняється тим, що з метою забезпечення видалення з технологічного ротора незакріплених, попередньо розташованих у площині обертання захоплювачів деталей, губки захоплювачів...

Номер патенту: 7802

Опубліковано: 15.07.2005

Автор: Безуглий Леонід Іванович

МПК: F16H 27/00

Мітки: механізм, багатоцівковий, мальтійського, зачеплення, хреста, зовнішнього

Формула / Реферат:

1. Багатоцівковий механізм мальтійського хреста зовнішнього зачеплення, що містить водило з цівками і кінематично зв'язаний з ним мальтійський хрест з радіальними пазами, який відрізняється тим, що з метою підвищення точності відпрацьовування хрестом кута його повороту і, зокрема, точності позиціювання зв'язаних з хрестом органів верстата за рахунок усунення зазорів між цівками і пазами хреста, кожна цівка виконана у вигляді U- подібної...

Номер патенту: 7247

Опубліковано: 15.06.2005

Автор: Безуглий Леонід Іванович

МПК: B23H 9/14, B21K 5/00

Мітки: ротаційний, отворів, верстат, обробки

Формула / Реферат:

Ротаційний верстат для обробки отворів, що містить багатопозиційний стіл з шпинделями для розміщення оброблюваних деталей, багатоцівковий мальтійський механізм зовнішнього зчеплення, хрест якого зв'язаний з валом шпиндельної револьверної головки, зубчасті передачі та електроприводи стола і головки, який відрізняється тим, що на валу стола встановлена його зменшена в декілька разів копія, яка виконує функції водила, в якій шпинделі замінені...

Номер патенту: 7476

Опубліковано: 15.06.2005

Автор: Безуглий Леонід Іванович

МПК: B23B 19/00, B23B 39/00, B23B 3/00 ...

Мітки: головка, револьверна, шпиндельна, зіркоподібна

Формула / Реферат:

1. Шпиндельна зіркоподібна револьверна головка, яка містить корпус, шпинделі, які оснащені різними інструментами, мальтійський хрест, двигуни, конічні передачі, що з'єднують двигуни з шпинделями, і встановлена на верстаті з можливістю обертання навколо своєї осі за допомогою мальтійського хреста, яка відрізняється тим, що для зменшення габаритів, підвищення компактності конструкції і забезпечення можливості плавного регулювання швидкості...

Номер патенту: 2743

Опубліковано: 16.08.2004

Автор: Безуглий Леонід Іванович

МПК: F02B 75/00

Мітки: згоряння, двотактний, двигун, внутрішнього

Формула / Реферат:

1. Двотактний двигун внутрішнього згоряння, що складається з корпуса, циліндра з вихлопними вікнами, вала, поршня з поршневими кільцями перетворювача рухів поршня, патрубка подачі в циліндр паливної суміші, електрозапалювальної свічки, який відрізняється тим, що з метою підвищення питомої потужності, рівномірності крутного моменту, коефіцієнта корисної дії і покращення умов роботи поршневих кілець вихлопні вікна циліндра розташовані по...

Номер патенту: 34282

Опубліковано: 15.02.2001

Автори: Пестунов Володимир Михайлович, Безуглий Леонід Іванович

МПК: B23Q 3/00

Мітки: спосіб, базування, заготовки, верстаті

Текст:

...заготовки, що підходять для цього, які розташовані найближче до конструкторської бази, від якої задана вимога точності; - при опозитному розташуванні опорних точок, та (або ті) з них, від якої (або від яких) задана тільки вимога відносних поворотів, виконують такими, що регулюються в напрямку розміру між опозитно розташованими точками, в межах допуску на цей розмір, а після контакту баз заготовки з рештою точок координатної системи, точки,...
