Гідравлічний знімач для розбирання великогабаритних нерухомих з’єднань з натягом

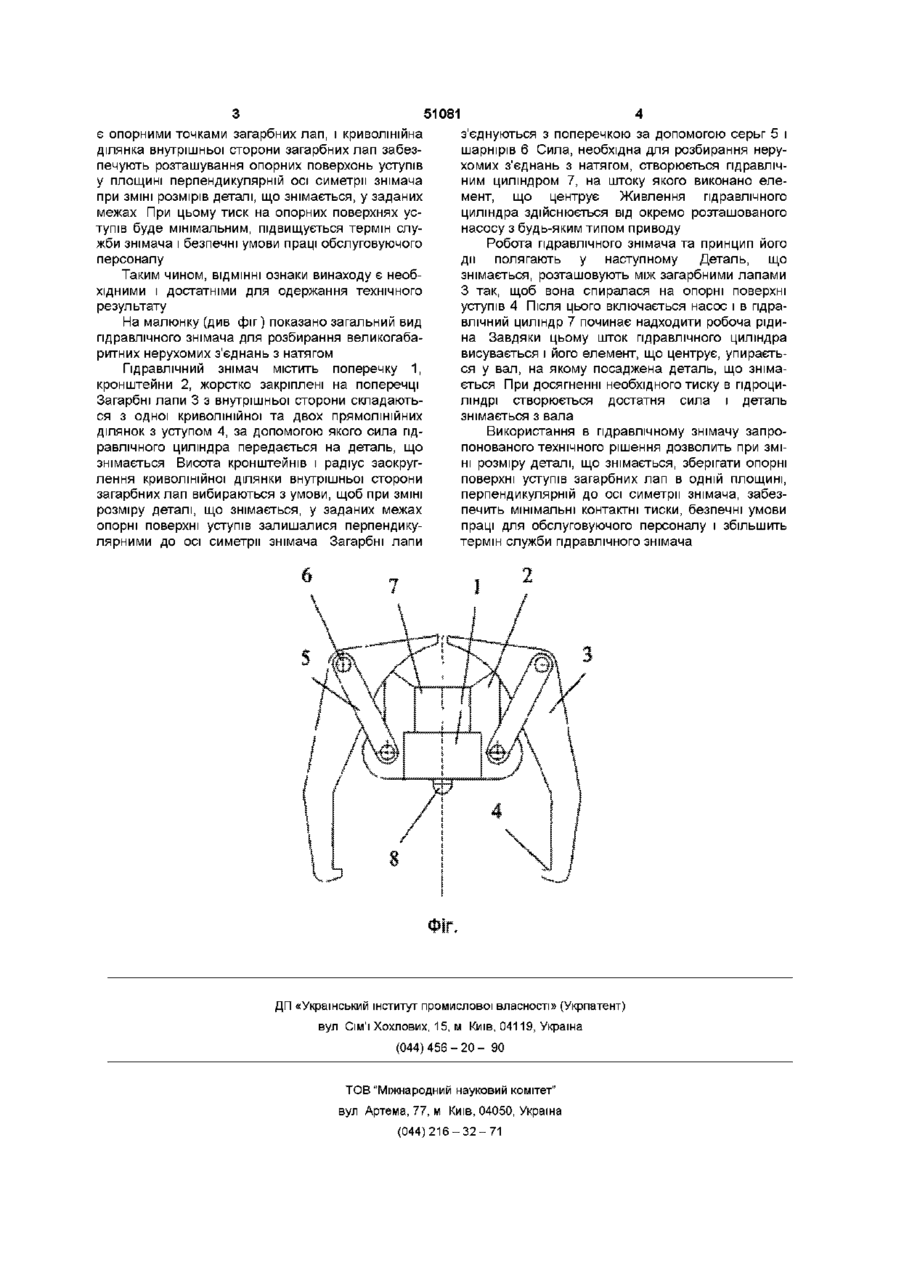

Гідравлічний знімач для розбирання габаритних нерухомих з'єднань з натягом, Віктор Віктор великощо міс Винахід відноситься до механо-монтажних інструментів для розбирання великогабаритних нерухомих з'єднань з натягом типу " вал - втулка ", що використовуються при ремонті металургійного, нафтогазового та іншого промислового обладнання ВІДОМІ гідравлічний знімач для демонтажу пресових з'єднань [ А с №1516335, СРСР ], знімач для демонтажу пресових з'єднань [ А с № 46244, СРСР ], знімач для демонтажу деталей [ А С № 1447653, СРСР ], гідравлічний знімач [ патент № 5896639, США ], гідравлічний знімач [патент № 908258, США] Найбільш близьким по технічній суті і досягнутому результату до гідравлічного знімача для розбирання великогабаритних нерухомих з'єднань з натягом, що являється, є знімач для демонтажу деталей [ А С № 1618323, СРСР ] Істотними ознаками відомого знімача для демонтажу деталей, які збігаються з ознаками гідравлічного знімача великогабаритних нерухомих з'єднань з натягом, що заявляється , є 1) поперечка з центральним отвором, 2) гідравлічний циліндр, жорстко закріплений у поперечці, 3) загарбні лапи, шарнірно закріплені з поперечкою Сукупність відомих ознак не забезпечує одержання позитивного технічного результату - збереження контакту по площині між деталлю , що знімається, і загарбними лапами при ЗМІНІ розміру деталі у заданих межах, підвищення терміну служби знімача і безпечних умов праці для обслуго видається під відповідальність власника патенту НЕРУХОМИХ З-ЄДНАНЬ З тить поперечку, гідравлічний циліндр, змонтований у поперечці, захоплювальні лапи, шарнірно з'єднані з поперечкою, і центрувальний елемент, виконаний на штоці гідроциліндра, який відрізняється тим, що на поперечці жорстко закріплені кронштейни, які є опорними точками для захоплювальних лап, а внутрішня сторона захоплювальних лап, шарнірно з'єднаних сергами з поперечкою, складається з двох прямолінійних та одної криволінійної ділянок вуючого персоналу-через наступні недоліки 1) при збільшенні розміру деталі, що знімається, загарбні лапи розходяться (ліва повертається по годинній стрілці щодо шарніра, а права - проти), що приводить до зміни характеру контакту, замість контакту по площині загарбні лапи і деталь, що знімається, починають контактувати по ЛІНИ, 2) при лінійному контакті можливе зіскакування загарбних лап, травмування обслуговуючого персоналу і зменшення терміну служби знімача за рахунок збільшення тисків між загарбними лапами і деталлю, що знімається В основу винаходу поставлено задачу удосконалення гідравлічного знімача для розбирання великогабаритних нерухомих з'єднань з натягом за рахунок збереження опорних поверхонь уступів загарбних лап перпендикулярними до осі симетрії знімача при ЗМІНІ розмірів деталі, яка знімається, що підвищить безпеку умов праці обслуговуючого персоналу і термін служби знімача Поставлена задача вирішується за рахунок того, що в гідравлічному знімачу, який містить поперечку, гідравлічний циліндр, загарбні лапи і елемент, що центрує, ВІДПОВІДНО до винаходу на поперечці жорстко закріплено кронштейни, що контактують з криволінійною ділянкою внутрішньої сторони загарбних лап, а шарнірне з'єднання загарбних лап з поперечкою виконано за допомогою серьг Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в тому, що встановлені на поперечці кронштейни, які 00 о ю 51081 є опорними точками загарбних лап, і криволінійна ділянка внутрішньої сторони загарбних лап забезпечують розташування опорних поверхонь уступів у площині перпендикулярній осі симетрії знімача при ЗМІНІ розмірів деталі, що знімається, у заданих межах При цьому тиск на опорних поверхнях уступів буде мінімальним, підвищується термін служби знімача і безпечні умови праці обслуговуючого персоналу Таким чином, ВІДМІННІ ознаки винаходу є необхідними і достатніми для одержання технічного результату На малюнку (див фіг) показано загальний вид гідравлічного знімача для розбирання великогабаритних нерухомих з'єднань з натягом Гідравлічний знімач містить поперечку 1, кронштейни 2, жорстко закріплені на поперечці Загарбні лапи 3 з внутрішньої сторони складаються з одної криволінійної та двох прямолінійних ділянок з уступом 4, за допомогою якого сила гідравлічного циліндра передається на деталь, що знімається Висота кронштейнів і радіус заокруглення криволінійної ділянки внутрішньої сторони загарбних лап вибираються з умови, щоб при ЗМІНІ розміру деталі, що знімається, у заданих межах опорні поверхні уступів залишалися перпендикулярними до осі симетрії знімача Загарбні лапи з'єднуються з поперечкою за допомогою серьг 5 і шарнірів 6 Сила, необхідна для розбирання нерухомих з'єднань з натягом, створюється гідравлічним циліндром 7, на штоку якого виконано елемент, що центрує Живлення гідравлічного циліндра здійснюється від окремо розташованого насосу з будь-яким типом приводу Робота гідравлічного знімача та принцип його дії полягають у наступному Деталь, що знімається, розташовують між загарбними лапами З так, щоб вона спиралася на опорні поверхні уступів 4 Після ЦЬОГО включається насос і в гідравлічний циліндр 7 починає надходити робоча рідина Завдяки цьому шток гідравлічного циліндра висувається і його елемент, що центрує, упирається у вал, на якому посаджена деталь, що знімається При досягненні необхідного тиску в гідроциліндрі створюється достатня сила і деталь знімається з вала Використання в гідравлічному знімачу запропонованого технічного рішення дозволить при ЗМІНІ розміру деталі, що знімається, зберігати опорні поверхні уступів загарбних лап в одній площині, перпендикулярній до осі симетрії знімача, забезпечить мінімальні контактні тиски, безпечні умови праці для обслуговуючого персоналу і збільшить термін служби гідравлічного знімача ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
