Формула / Реферат

Автоматичний одоризатор, який містить блок перепаду тиску, витратну ємність, зв'язану гідропроводом з витратоміром, що включає мірну ємність, електромагнітний клапан, дозуючий пристрій і систему керування, причому один з виходів блока перепаду тиску підключений до газових порожнин мірної й витратної ємностей, який відрізняється тим, що блок перепаду тиску підключений одним із входів до технологічного газопроводу установки виробництва зрідженого газу, іншим входом - до одорувального трубопроводу, на якому встановлений вузол обліку витрати, а дозуючий пристрій з'єднаний з одорувальним трубопроводом після вузла обліку витрати.

Текст

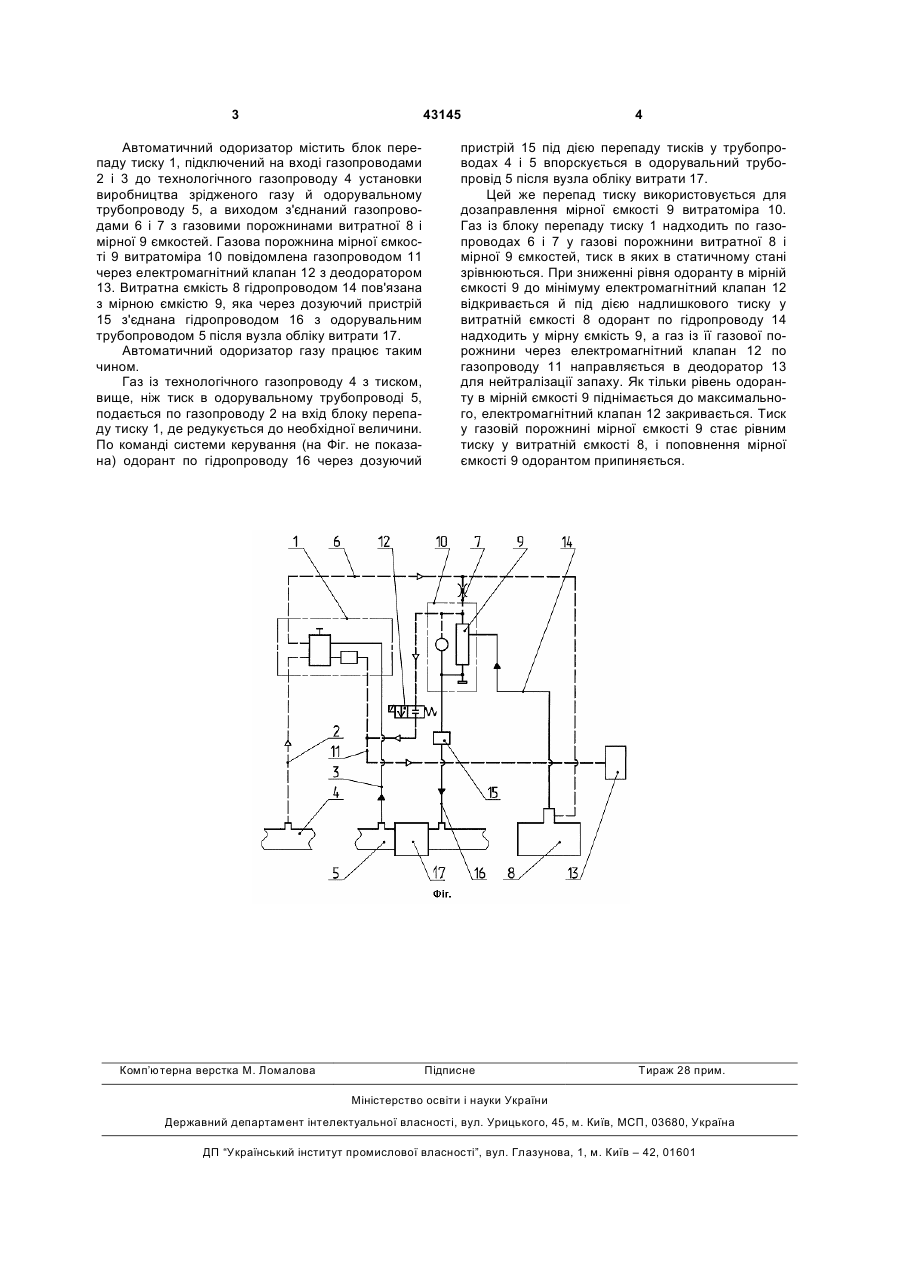

Автоматичний одоризатор, який містить блок перепаду тиску, витратну ємність, зв'язану гідро 3 43145 Автоматичний одоризатор містить блок перепаду тиску 1, підключений на вході газопроводами 2 і 3 до технологічного газопроводу 4 установки виробництва зрідженого газу й одорувальному трубопроводу 5, а виходом з'єднаний газопроводами 6 і 7 з газовими порожнинами витратної 8 і мірної 9 ємкостей. Газова порожнина мірної ємкості 9 витратоміра 10 повідомлена газопроводом 11 через електромагнітний клапан 12 з деодоратором 13. Витратна ємкість 8 гідропроводом 14 пов'язана з мірною ємкістю 9, яка через дозуючий пристрій 15 з'єднана гідропроводом 16 з одорувальним трубопроводом 5 після вузла обліку витрати 17. Автоматичний одоризатор газу працює таким чином. Газ із технологічного газопроводу 4 з тиском, вище, ніж тиск в одорувальному трубопроводі 5, подається по газопроводу 2 на вхід блоку перепаду тиску 1, де редукується до необхідної величини. По команді системи керування (на Фіг. не показана) одорант по гідропроводу 16 через дозуючий Комп’ютерна верстка М. Ломалова 4 пристрій 15 під дією перепаду тисків у трубопроводах 4 і 5 впорскується в одорувальний трубопровід 5 після вузла обліку витрати 17. Цей же перепад тиску використовується для дозаправлення мірної ємкості 9 витратоміра 10. Газ із блоку перепаду тиску 1 надходить по газопроводах 6 і 7 у газові порожнини витратної 8 і мірної 9 ємкостей, тиск в яких в статичному стані зрівнюються. При зниженні рівня одоранту в мірній ємкості 9 до мінімуму електромагнітний клапан 12 відкривається й під дією надлишкового тиску у витратній ємкості 8 одорант по гідропроводу 14 надходить у мірну ємкість 9, а газ із її газової порожнини через електромагнітний клапан 12 по газопроводу 11 направляється в деодоратор 13 для нейтралізації запаху. Як тільки рівень одоранту в мірній ємкості 9 піднімається до максимального, електромагнітний клапан 12 закривається. Тиск у газовій порожнині мірної ємкості 9 стає рівним тиску у витратній ємкості 8, і поповнення мірної ємкості 9 одорантом припиняється. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
