Гвинт повітряний каркасно-парусний (гпкп)
Формула / Реферат
1. Гвинт повітряний каркасно-парусний, що містить обтічник, лопаті вбираючої нагнітаючої дії потоку, який відрізняється тим, що лопаті виконані каркасно-парусними у вигляді трубчатих арочних дуг вхідного набігаючого і менших дуг вихідного потоку з просмикнутими на них через прострочені дугові кармани брезентовими, поліпропіленовими просоченими герметиком парусами, а дуги своїми торцевими кінцями приварені - з одного боку до обтічника у вигляді сферичної або плоскої тонколистової шайби, закріпленої нерухомо на трубчатому валу в центрі трубчатого кільця типу хула-хуп, до зовнішньої верхньої поверхні якого приварені інші кінці дуг.
2. Гвинт за п. 1, який відрізняється тим, що кругові кармани парусів просмикнуті на технологічно радіально розрізані частини трубчатого колового кільця хула-хуп, технологічно оголені для приварки каркасних дуг до частин кільця.
Текст

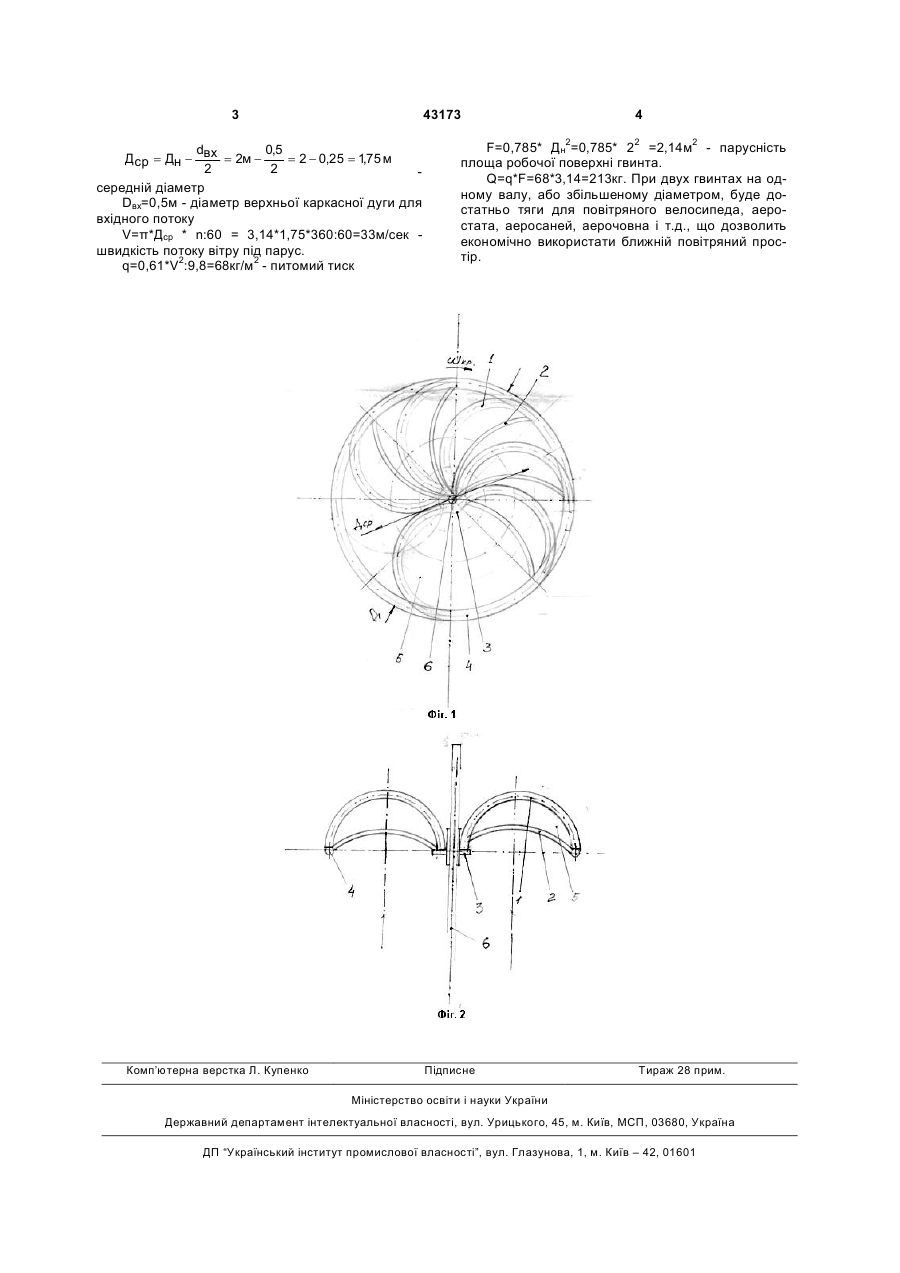

1. Гвинт повітряний каркасно-парусний, що містить обтічник, лопаті вбираючої нагнітаючої дії потоку, який відрізняється тим, що лопаті виконані каркасно-парусними у вигляді трубчатих арочних дуг вхідного набігаючого і менших дуг вихідного потоку з просмикнутими на них через прострочені дугові кармани брезентовими, полі 3 43173 d 0,5 Дср = Дн - вх = 2м = 2 - 0,25 = 1,75 м 2 2 середній діаметр Dвх=0,5м - діаметр верхньої каркасної дуги для вхідного потоку V=π*Дср * n:60 = 3,14*1,75*360:60=33м/сек швидкість потоку вітру під парус. q=0,61*V2:9,8=68кг/м2 - питомий тиск Комп’ютерна верстка Л. Купенко 4 F=0,785* Дн2=0,785* 22 =2,14м2 - парусність площа робочої поверхні гвинта. Q=q*F=68*3,14=213кг. При двух гвинтах на одному валу, або збільшеному діаметром, буде достатньо тяги для повітряного велосипеда, аеростата, аеросаней, аерочовна і т.д., що дозволить економічно використати ближній повітряний простір. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrame-sailed airscrew
Автори англійськоюSERHIIENKO HRYHORII YAKOVYCH
Назва патенту російськоюВинт воздушный каркасно-парусный
Автори російськоюСЕРГИЕНКО ГРИГОРИЙ ЯКОВЛЕВИЧ
МПК / Мітки
МПК: B64D 47/00
Мітки: гвинт, каркасно-парусний, повітряній, гпкп
