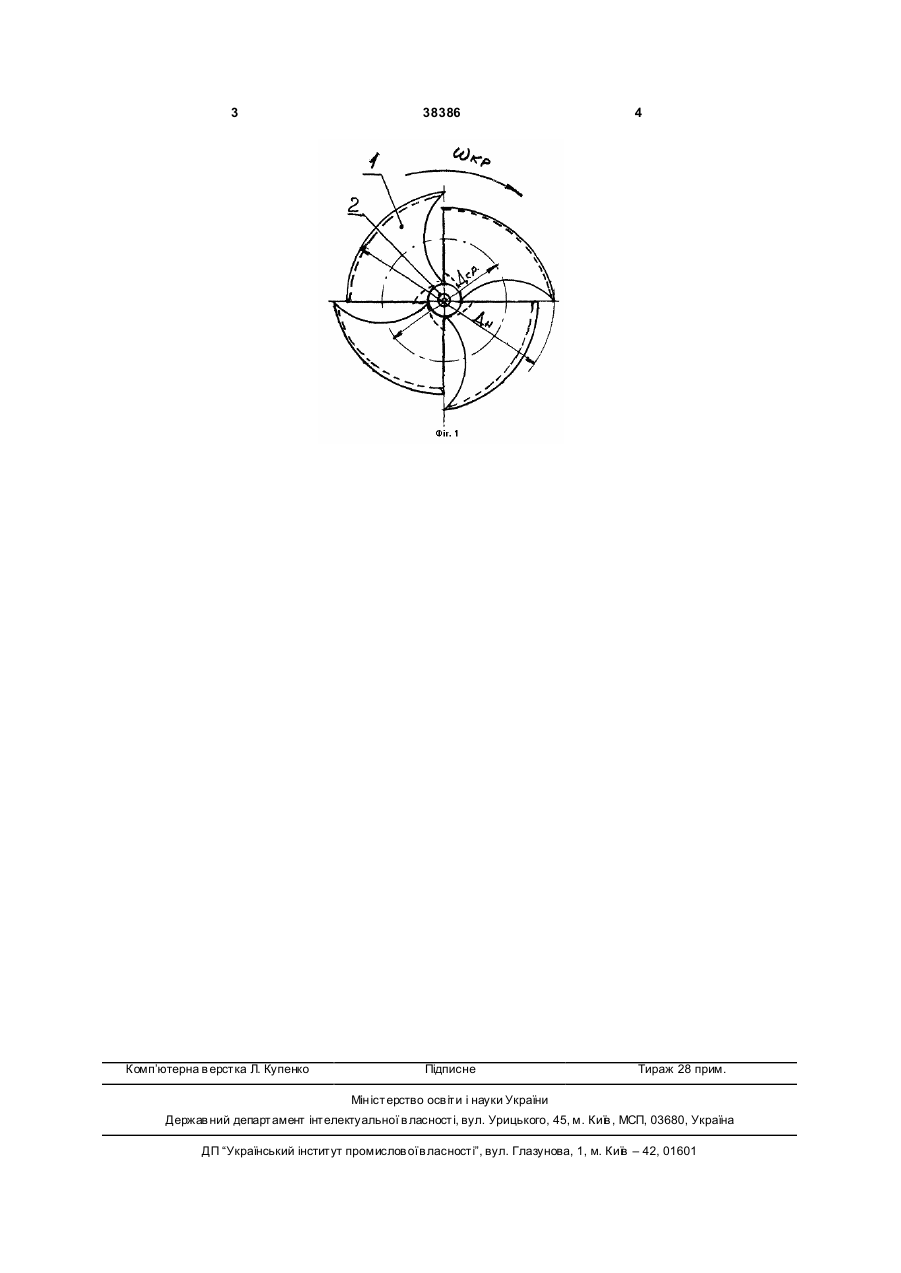

УКРАЇНА (19) UA (11) 38386 (13) U (51) МПК (2006) B64D 47/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС в идається під в ідпов ідальність в ласника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ГВИНТ ПОВІТРЯНИЙ ВОД ЯНИЙ 1 2 (13) 38386 (11) Ґвинт повітряний водяний (розрахунок тяги гвинта) Вихідні дані: 1. Гвинт чотирьохлопастний з лопастями у вигляді пустотілих усічених кругови х півконусів, див. Фіг.1 креслення до заявки. * - розміри довідкові. n = 3000 об/хв. - число обертів гвинта за хвилину. Д(н)=3...3,25 м. - зовнішній діаметр гвинта. Д(ср)=2 м. - середній діаметр гвинта по середній лінії кругових півконусів. (Д(вх)= 1,5м. - вхідний діаметр півконуса. d(BHx)=0,75...1 м. - вихідний діаметр півконуса. d(cep)=l,25 м. - середній діаметр півконуса. L=пі*Д(сер)=3,14*2=6,28 м. - довжина чотирьох півконусів (робочої поверхні по середній лінії). F=пi*d(cep):2*L=3,14* 1,25:2*6,28=12,3245 м. F~ 12 м*м - робоча поверхня гвинта із чотирьох лопастей-півконусів. V=пі*Д(сер)*п:60=3,14*2*3000:60=314 м/с. V - швидкість робочих лопастей набігаючих на повітря. q - вітрове навантаження на поверхню гвинта. q=0,61*v*v:9,8=0,61*314*314:9,8=6137 q=6137 кг/м*м~600кг/м*м~6тн/м*м P=q*F=6*12 (т/м*м)=72 тн - тяга гвинта. Р~75 тн. При числі обертів ґвинта 2 тисячі за хвилину тяга гвинта буде ~34тн, що достатньо для прямолінійного рівномірного (крейсерського) польоту важкого літака. При n=1200об/хв тяга буде - 12тн, тобто тяга прямопропорційна числу обертів. UA Відомий повітряний гвинт самольотновертолітного призначення, включаючий робочі лопасті аеродинамічного профілю і механізм управління кутом атаки лопасті. Суттєвими недоліками таких ґвинтів є: 1. Зрив потоку з лопасті в радіальному напрямку внаслідок великих відцентрових сил, що діють на потік із-за великого числа обертів гвинта. 2. Мала робоча поверхня лопасті на якій діє підвищений тиск, тому сила тяги такого гвинта невелика. Ці повітряні гвинти - є найближчим прототипом до заявляємої корисної моделі. Суть винаходу заключається в тому, що робочі поверхні лопастей виконані у вигляді поверхней "збираючої нагнітаючої дії потоку", наприклад, у вигляді пустотілих усічених кругови х півконусів 1, розміщених і приварених до корпусного обтікателя 2 послідовно в площині обертання гвинта, а вихідні отвори півконусів менші вхідних в ~ 1,5...2 рази (див. креслення, Фіг.1). Принцип роботи: Вхідними отворами кругових півконусів 1 потік захвату ється прискорюється і відкидається назад. При надлишковому нагнітанні частина потоку перерозподіляється між півконусами в площині обертання. Відрізняльні ознаки заявляємої корисної моделі: 1. Робочі поверхні лопастей гвинта виконані у вигляді поверхней "збираючої нагнітаючої дії потоку", наприклад, у вигляді пустотіли х усічених кругових півконусів розміщених і приварених до корпусного обтікателя послідовно в площині обертання ґвинта, а вихідні отвори півконусів менші вхідних в ~ 1,5...2 рази для збільшення перепаду тиску. U хні лопатей виконані у вигляді поверхонь збираючої нагнітаючої дії потоку, наприклад у вигляді пустотілих зрізаних кругових півконусів, розміщених і приварених до корпусного обтічника послідовно в площині обертання, а вихідні отвори півконусів менші вхідних в 1,5...2 рази. (19) (21) u200811011 (22) 09.09.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) СЕРГІЕНКО ГРИГОРІЙ ЯКОВИЧ, UA (73) СЕРГІЕНКО ГРИГОРІЙ ЯКОВИЧ, UA (57) Гвинт повітряний водяний, що включає робочі лопаті, який відрізняється тим, що робочі повер 3 Комп’ютерна в ерстка Л. Купенко 38386 4 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
