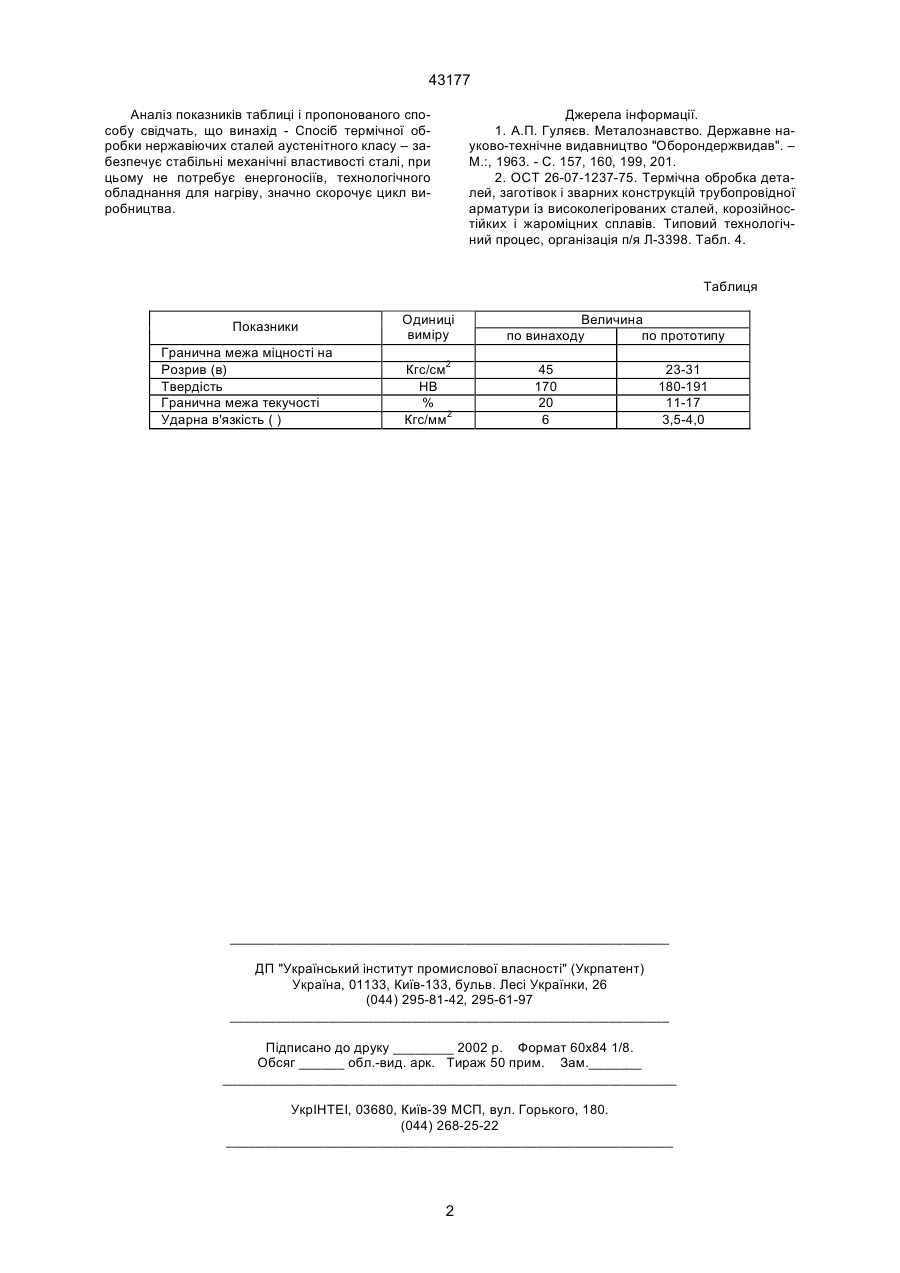

Спосіб термічної обробки нержавіючих сталей аустенітного класу

Номер патенту: 15980

Опубліковано: 29.08.1997

Автори: Тарасенко Віра Афанасіївна, Гордієнко Надія Степанівна, Коробочкін Іосиф Юльович, Клименко Фелікс Костянтинович, Бобух Людмила Васильовна, Уварова Раїса Євтихівна, Куценко Олександр Іванович

МПК: C21D 9/08

Мітки: виробів, сталей, обробки, нержавіючих, спосіб, аустенітного, класу

Формула / Реферат:

1. Способ обработки изделий из нержавею­щих сталей аустенитного класса, преимуществен­но труб, включающий нанесение защитного покрытия и термическую обработку путем нагрева до температури аустенизации, выдержки и охлаж­дения на воздухе, отличающийся тем, что, с целью снижения склонности к межкристаллитной корро­зии и упрощения процесса обработки, нанесение защитного покрытия проводят обработкой в хром-содержащем растворе, нагрев и выдержку...

Номер патенту: 7822

Опубліковано: 26.12.1995

Автори: Руфанов Юрій Георгійович, Панасенко Людміла Іванівна, Савченко Людміла Олександрівна, Семенякін Михайло Степанович, Підгорний Віктор Михайлович, Сербін Генадій Васильович, Байрака Михайло Миколайович, Костенко Анатолій Олександрович

МПК: C21D 1/78

Мітки: перлітного, термічної, спосіб, обробки, сталі, класу

Формула / Реферат:

1. Способ термической обработки сталей пер­литного класса, включающий нагрев до темпера­туры аустенитизации, выдержку, охлаждение в среде с температурой Мн + (5-50)°С, выдержку и окончательное охлаждение, отличающийся тем, что, с целью повышения вязкости и эксплуатаци­онной стойкости, перед нагревом осуществляют предварительный нагрев при Acl - (10-40)°С в те­чение 4-8 ч и охлаждение до 500°С со скоростью 0,02-0,03°С/с, далее на воздухе....

Номер патенту: 12943

Опубліковано: 28.02.1997

Автори: Моісєєв Владислав Федорович, Заблоцький Володимир Кирилович, Антонов Віктор Васильович, Шимко Олена Володимирівна

МПК: C21D 9/22

Мітки: термічної, інструменту, обробки, спосіб, сталей, середньолегованих

Формула / Реферат:

(57) Способ термической обработки инструмента из среднелегированных сталей, включающий предварительный подогрев, последующий нагрев до температуры закалки, выдержку, охлаждение и отпуск, отличающийся тем, что нагрев ведут до температуры, превышающей Асз на 30-40°С, а охлаждение проводят в воде с температурой 80-100°С и выдержкой в ней в течение 1-3 часов с последующим охлаждением на воздухе.

Номер патенту: 21001

Опубліковано: 07.10.1997

Автори: Чейлях Олександр Петрович, Дроздова Інна Генадійовна

МПК: C21D 1/34

Мітки: нержавіючих, спосіб, термообробки, сталей

Формула / Реферат:

Способ термообработки нержавеющих сталей, включающих высокотемпературный нагрев, охлаждение и низкотемпературный отпуск, отличающийся тем, что производят предварительный отжиг, а высокотемпературный кратковременный нагрев ведут со скоростью 20-30°С/с до температур 1200-1300°С.

Номер патенту: 21313

Опубліковано: 02.12.1997

Автори: Корольов Володимир Миколайович, Калєгов Валерій Васильович, Ганзуленко Сергій Михайлович, Євдокимов Геннадій Григорович, Шустов Борис Миколайович, Дворецький Олександр Анатолійович

МПК: C21D 9/54

Мітки: протяжних, сталей, установка, обробки, сплавів, безперервної, виробів, термічної

Формула / Реферат:

1. Установка для безперервної термічної об­робки протяжних виробів із сталей і сплавів; що містить послідовно розташовані розмотувальний пристрій, піч нагріву, камеру охолодження, що ви­конана у вигляді чсргуючихся секцій рідинного та  повітряного охолодження, пристрій ізотермічної витримки з датчиками температури, ванну охо­лодження-промивки, намотувальний пристрій, яка відрізняється тим, що установка додатково забезпечена датчиками...
