Патенти з міткою «аустенітного»

Номер патенту: 54455

Опубліковано: 10.11.2010

Автори: Кашков Геннадій Алимович, Бойко Володимир Семенович, Коробка Олег Володимирович, Климанчук Владислав Владиславович, Пушков Валерій Васильович, Лук'янчиков Олександр Миколайович, Дурнев Сергій Олександрович

МПК: B23K 9/00

Мітки: перлітного, спосіб, деталей, приварки, класу, теплотривкої, аустенітного, сталі

Формула / Реферат:

Спосіб приварки деталей зі сталі аустенітного класу до теплотривкої сталі перлітного класу зварювання, що проводять дугопресовим методом з використанням титану як розкиснювача, що міститься у кількості до 1 %, який відрізняється тим, що зварювання ведуть без попереднього підігріву, відкритою дугою без захисту від навколишнього середовища, при цьому вибирають мінімальний час горіння дуги, у межах 0,05-0,15 сек., а діаметр (d) деталей, що...

Номер патенту: 43795

Опубліковано: 25.08.2009

Автори: Писаренко Георгій Георгійович, Покровський Володимир Вікторович, Васинюк Іван Мойсейович, Войналович Олександр Володимирович

МПК: G01R 19/00, G01N 27/00

Мітки: механічних, наплавленого, параметризації, спосіб, складної, дефектів, форми, макрорельєфом, шару, великогабаритних, поліхромної, тріщиноподібних, аустенітного, металоконструкцій, поверхні, нерегулярним

Формула / Реферат:

Спосіб поліхромної параметризації тріщиноподібних механічних дефектів наплавленого аустенітного шару на поверхні великогабаритних металоконструкцій складної форми з нерегулярним макрорельєфом, що включає програмовано-кероване переміщення датчика сканувальної системи по ділянці структурних змін (тріщини) поверхні контрольованого об'єкта, генерування зондувальної хвилі, якою діють на поверхню об'єкта, формування цифрових кодів сигналів з...

Номер патенту: 79726

Опубліковано: 10.07.2007

Автор: Хаймович Павло Олександрович

МПК: C21D 1/78, C21D 8/00

Мітки: обробки, спосіб, нержавіючої, сталі, класу, аустенітного

Формула / Реферат:

Спосіб обробки нержавіючої сталі аустенітного класу, що включає пластичне деформування, що забезпечує одержання у сталі мартенситу, старіння одержаного мартенситу, нагрів до температури вище температури старіння, витримку при цій температурі до повного перетворення мартенситу в аустеніт і загартування на аустеніт, який відрізняється тим, що пластичне деформування проводять в умовах всебічного стиску при низьких температурах, а витримку перед...

Номер патенту: 66649

Опубліковано: 15.03.2007

Автори: Соколенко Володимир Іванович, Хаймович Павло Олександрович, Стародубов Яків Дмитрович, Неклюдов Іван Матвійович

МПК: C21D 1/78, C21D 8/00, C21D 8/06 ...

Мітки: нержавіючої, класу, обробки, спосіб, сталі, аустенітного

Формула / Реферат:

Спосіб обробки нержавіючої сталі аустенітного класу, який включає низькотемпературну пластичну деформацію та термообробку, який відрізняється тим, що низькотемпературну пластичну деформацію здійснюють шляхом квазігідростатичного екструдування із ступенем деформації, який забезпечує створення у сталі не менше 85 мас. % мартенситу, а термообробку ведуть при температурі, яка забезпечує повне старіння створеного мартенситу, але не більше...

Номер патенту: 43177

Опубліковано: 15.11.2001

Автор: Мироненко Володимир Володимирович

МПК: C21C 1/00

Мітки: обробки, нержавіючих, класу, сталей, термічної, спосіб, аустенітного

Формула / Реферат:

Спосіб термічної обробки нержавіючих сталей аустенітного класу, який включає в себе охолодження у воді нагрітих до температур 950 - 11000С заготовок, який відрізняється тим, що заготовки виготовляють литтям, заливаючи форму розплавом сталі, при досягненні заготовками у формі в процесі твердіння температур 1100-9500С, їх виймають з форми при цій температурі і занурюють у воду.

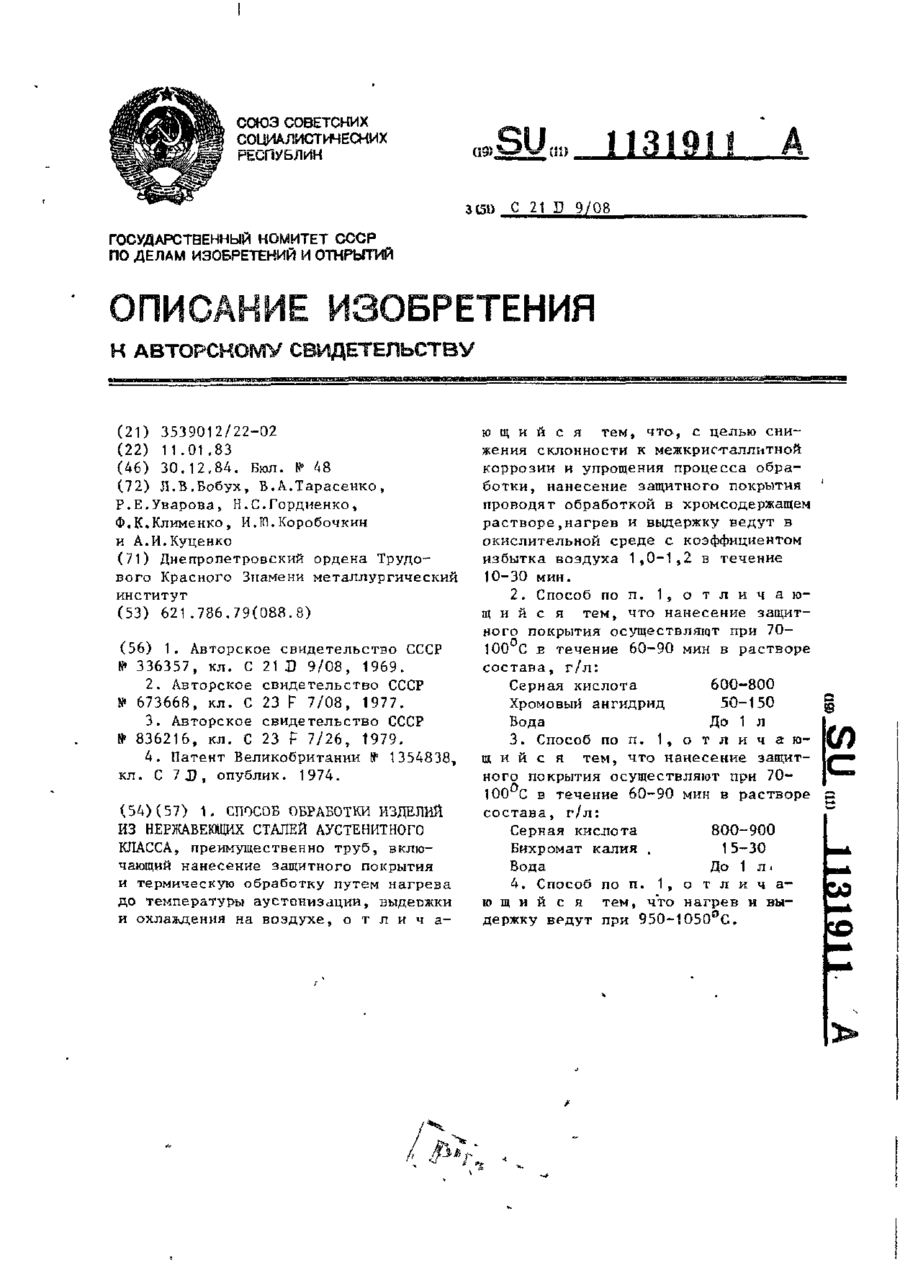

Номер патенту: 15980

Опубліковано: 29.08.1997

Автори: Клименко Фелікс Костянтинович, Гордієнко Надія Степанівна, Коробочкін Іосиф Юльович, Уварова Раїса Євтихівна, Куценко Олександр Іванович, Бобух Людмила Васильовна, Тарасенко Віра Афанасіївна

МПК: C21D 9/08

Мітки: обробки, спосіб, виробів, нержавіючих, класу, сталей, аустенітного

Формула / Реферат:

1. Способ обработки изделий из нержавею­щих сталей аустенитного класса, преимуществен­но труб, включающий нанесение защитного покрытия и термическую обработку путем нагрева до температури аустенизации, выдержки и охлаж­дения на воздухе, отличающийся тем, что, с целью снижения склонности к межкристаллитной корро­зии и упрощения процесса обработки, нанесение защитного покрытия проводят обработкой в хром-содержащем растворе, нагрев и выдержку...
